關于MOSFET的問題

ID:978416 · 發表于 2023-10-24 17:03

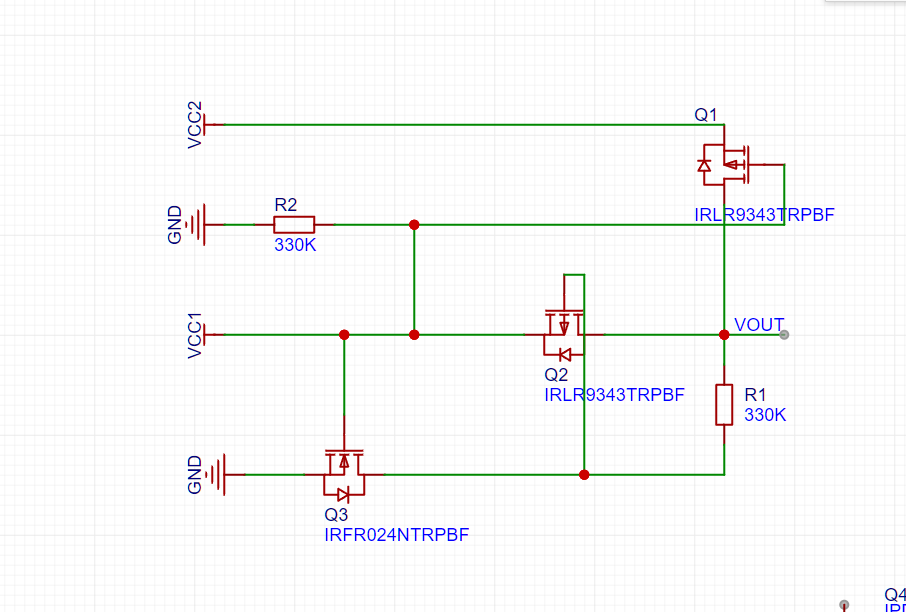

最近想做一個雙電源切換的電路，看見網上一個電路，如圖，我買的P溝道m(xù)osfet，，從s源到d漏控制正常，，但是從d流到s的電流太大導致modfet不能正常切換，，各位給看一下這個電路還可以怎么修改一下

ID:491875 · 發表于 2023-10-24 17:23

PMOS管電流本來就是設計從S-D,因為寄生二極管的陰極在S極，所以電流從D-S由于內部寄生二極管導通，不受控。

ID:582276 · 發表于 2023-10-24 21:37

由于有寄生二極管，在二極管正向?qū)〞r你當然無法控制了。想要對雙向控制，可認參考鋰電的保護電路用兩個MOS管進行背靠背連接。

ID:978416 · 發表于 2023-10-25 08:57

nanfuB 發表于 2023-10-24 21:37
由于有寄生二極管，在二極管正向?qū)〞r你當然無法控制了。想要對雙向控制，可認參考鋰電的保護電路用兩個MO ...

感謝您的思路，試了一下可行

ID:978416 · 發表于 2023-10-25 08:57

老愚童63 發表于 2023-10-24 17:23
PMOS管電流本來就是設計從S-D,因為寄生二極管的陰極在S極，所以電流從D-S由于內部寄生二極管導通，不受控。

好的，感謝

ID:88256 · 發表于 2023-10-25 10:04

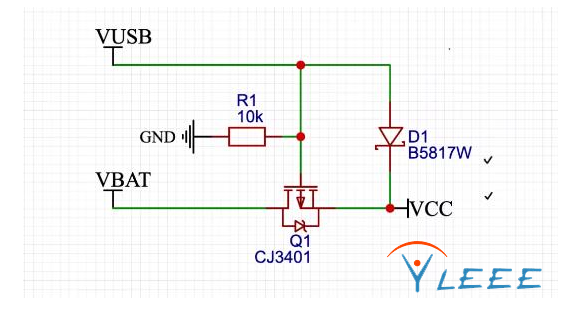

這線路太復雜了，看看我網上抄的

ID:1097337 · 發表于 2023-10-26 10:47

VCC1和2有電壓差時，不是要通過Diode倒灌么……
