關于仿真，pnp驅動共陽數碼管動態顯示問題

ID:1097516 · 發表于 2023-10-27 15:14

材料：6個PNP， 1個7SEG-MPX6-CA， 6個7SEG-MPX1-CA，芯片STM32F103R6
具體連接如圖所示，
現在有些問題：
1. pnp的連接著地線的一端，同時連接著其中一個7SEG-MPX1-CA的引腳，以及7SEG-MPX6-CA的其中一個引腳，為什么7SEG-MPX1-CA 和 7SEG-MPX6-CA 亮度不一樣？（比如當設置延時較小時，6個7SEG-MPX1-CA，亮起不同的數字，但7SEG-MPX6-CA 卻始終為暗，當延時過大時，都會亮起）
2. 如果想讓兩者一致亮度，需要做些什么。這邊有采用設置電阻，但是效果似乎不大行。
3. 如果想設置7SEG-MPX6-CA的六位與6個7SEG-MPX1-CA，亮起相同內容（即6個7SEG-MPX1-CA顯示123456， 7SEG-MPX6-CA也顯示123456）該怎么做？（這邊采用過延時，但是效果不太好。

ID:332444 · 發表于 2023-10-27 18:36

覺得仿真當中不需要用到三極管，實際電路如果需要擴電流才會用到三極管等。

ID:1097516 · 發表于 2023-10-27 22:48

xianfajushi 發表于 2023-10-27 18:36
覺得仿真當中不需要用到三極管，實際電路如果需要擴電流才會用到三極管等。

你好，如果仿真實在需要用到三極管，是否有辦法改正目前的問題

ID:332444 · 發表于 2023-10-28 08:42

逍遙客001 發表于 2023-10-27 22:48
你好，如果仿真實在需要用到三極管，是否有辦法改正目前的問題

看描述與三極管無關倒是與數碼管驅動是否有消隱有些關系以及延時時間有關系。

ID:332444 · 發表于 2023-10-28 08:44

看了一下電路圖10K電阻參數過大了你計算一下流經電阻的電流就知道是否符合LED電流

ID:332444 · 發表于 2023-10-28 08:49

可見得對硬件電路不熟悉，流經三極管的電流必須符合LED電流，按貼出的電路電阻參數不是擴流，倒變?yōu)橄蘖髁�，�?shù)字電路中三極管工作在開關狀態即飽和狀態，電阻參數不必精確計算也是可以大概計算的即可。

ID:712097 · 發表于 2023-10-28 09:37

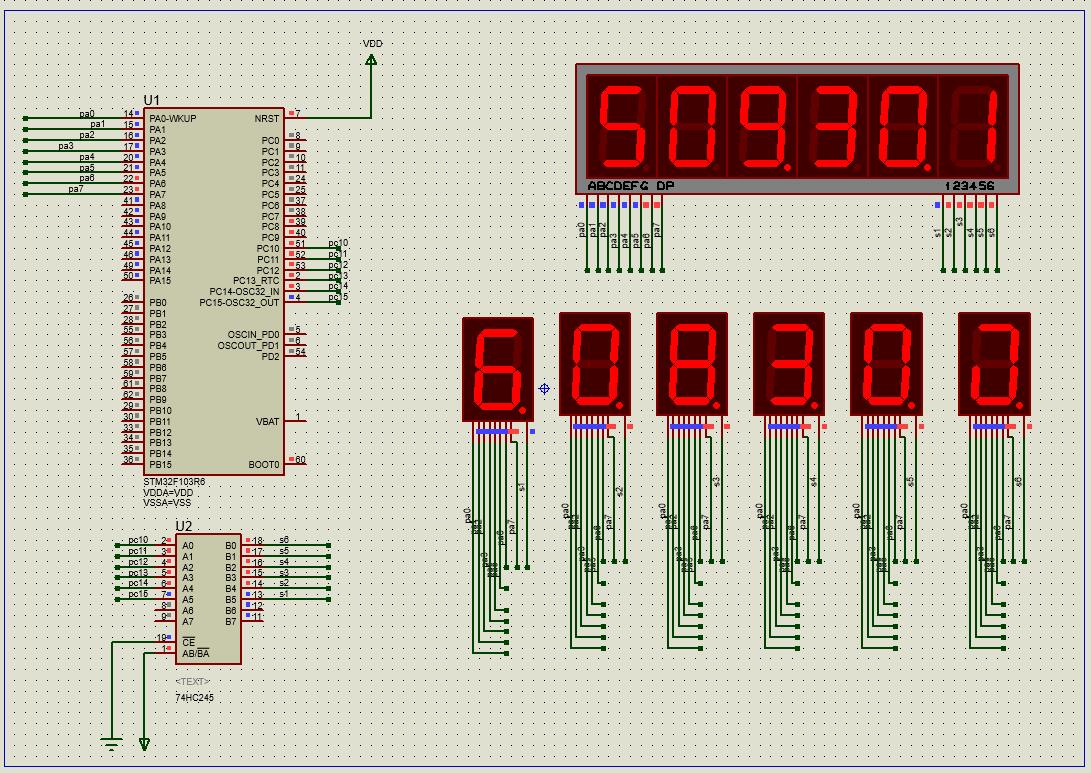

可能是仿真的BUG，我的軟件8.10版本，用三極管驅動，6位數碼管根本不。改成74HC245驅動1位和6位的都能亮，但顯示不一致，如下圖。實際用三極管驅動應該能正常工作。

51黑論壇_PnP驅動.rar (476.67 KB, 下載次數: 3)

ID:712097 · 發表于 2023-10-28 09:46

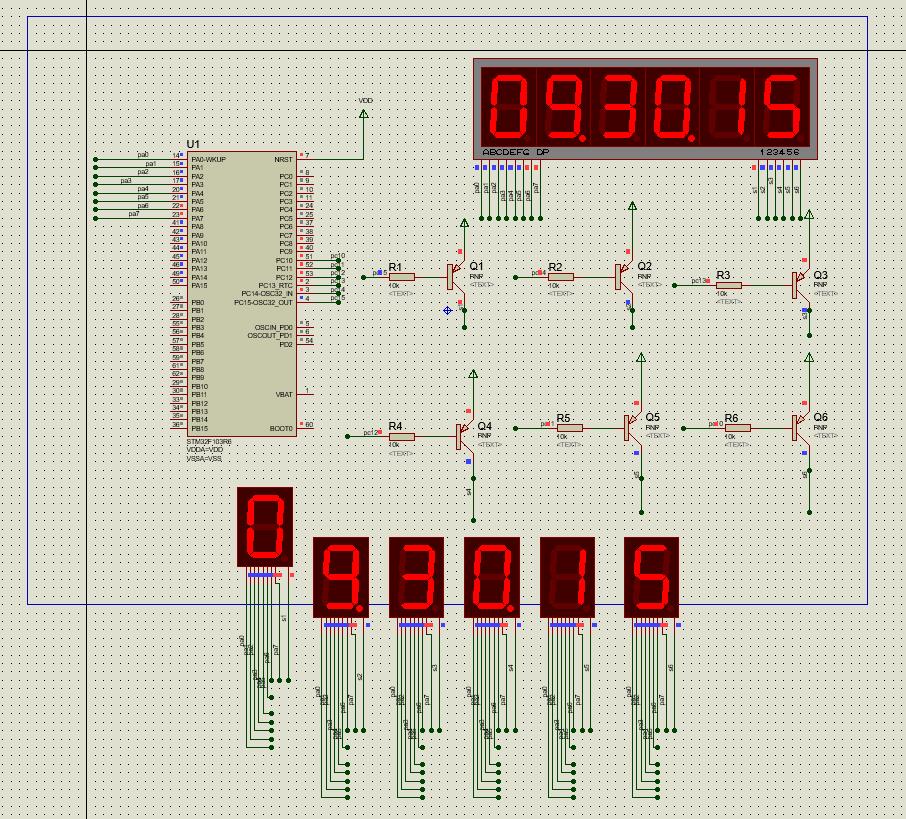

受樓上幾位壇友啟發，刪除C極到地10K電阻，基極1K電阻改10K，就可以正常顯示了。 51hei截圖20231028094455.jpg

ID:1097516 · 發表于 2023-10-28 10:38

xianfajushi 發表于 2023-10-28 08:49
可見得對硬件電路不熟悉，流經三極管的電流必須符合LED電流，按貼出的電路電阻參數不是擴流，倒變?yōu)橄蘖髁?...

感謝大佬，確實是因為這個電阻參數的問題，導致所經過的電流減少，進而導致數碼管的亮度變低。

ID:1097516 · 發表于 2023-10-28 10:39

chxelc 發表于 2023-10-28 09:37
可能是仿真的BUG，我的軟件8.10版本，用三極管驅動，6位數碼管根本不。改成74HC245驅動1位和6位的都能亮， ...

目前已經解決了，是上面大佬所說的電阻參數顯示不全的原因

ID:1097516 · 發表于 2023-10-28 10:41

chxelc 發表于 2023-10-28 09:37
可能是仿真的BUG，我的軟件8.10版本，用三極管驅動，6位數碼管根本不。改成74HC245驅動1位和6位的都能亮， ...

顯示不一致，我有遇到過一次，呢次的主要是共陽極和共陰極選錯，導致兩邊屏幕顯示不一樣。不清楚這邊的話是不是同一個問題

ID:69038 · 發表于 2023-10-28 10:47

不明白R7~R12是做什么用的？

ID:1097516 · 發表于 2023-10-28 14:34

zhuls 發表于 2023-10-28 10:47
不明白R7~R12是做什么用的？

這個的話，好像記得當時為了調節三極管pnp，其中兩端的電流所分得的電流比例設置

ID:1097516 · 發表于 2023-10-28 14:36

chxelc 發表于 2023-10-28 09:46
受樓上幾位壇友啟發，刪除C極到地10K電阻，基極1K電阻改10K，就可以正常顯示了。

是的，后面受上面大佬啟發，我將C級到地電阻調小，這樣通過C級電流增大，從而加強了數碼管的亮度，進而也實現了效果。

ID:69038 · 發表于 2023-10-28 15:04

逍遙客001 發表于 2023-10-28 14:34
這個的話，好像記得當時為了調節三極管pnp，其中兩端的電流所分得的電流比例設置

分流？不對！
10K直接接到地，那怕是5V，電流也才0.5mA,這樣的電路會差那么半mA的電流嗎？
分壓更無從說起。
既非分流也非分壓，純粹是蛇足！

ID:69038 · 發表于 2023-10-28 15:28

就你這個電路正常的做法是這樣的：6位管陽極串入100R電阻；
1位管陽極也串入100R電阻; 靠這12個電阻來調節電流以適配顯示亮度，當然調節顯示亮度還可以通過占空比。
開關管基極上拉10k到電源;
