FR9850 2A同步降壓DC/DC轉換器

ID:874201 · 發表于 2023-11-21 11:32

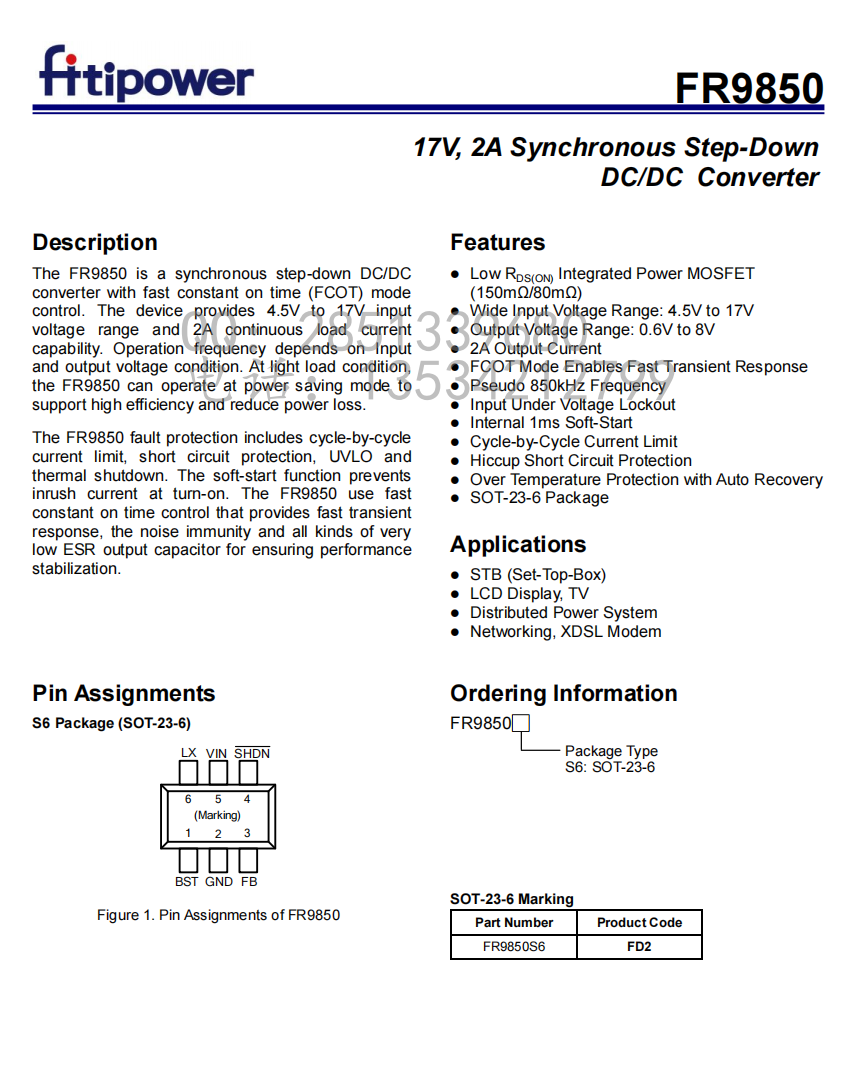

概述
FR9850是一種同步降壓DC/DC轉換器，具有快速恒定的時間（FCOT）模式控制。該裝置提供4.5V至17V的輸入電壓范圍和2A的連續負載電流能力。工作頻率取決于輸入和輸出電壓條件。在輕負荷條件下，FR9850可以在省電模式，以支持高效率和減少功率損耗。
FR9850故障保護包括逐循環電流限制、短路保護、UVLO和熱停機。軟啟動功能防止開啟時涌電流。FR9850使用快速常數的時間控制，提供快速的瞬態響應，抗噪聲性和各種非常低的ESR輸出電容器，以確保性能穩定。

特征
低RDS（開）集成功率MOSFET（150mΩ/80mΩ）
寬輸入電壓范圍： 4.5V到17V
輸出電壓范圍： 0.6V到8V
2A輸出電流
FCOT模式使快速瞬態響應
偽850 kHz頻率
輸入電壓鎖定
內部1 ms軟啟動
循環電流限制
Hiccup短路保護
溫度保護與自動恢復
SOT-23-6包

應用
STB（機頂盒）
液晶顯示器，電視
分布式電源系統
網絡，XDSL調制解調器
