PL2700 限流配電開關

ID:874201 · 發表于 2023-11-24 18:08

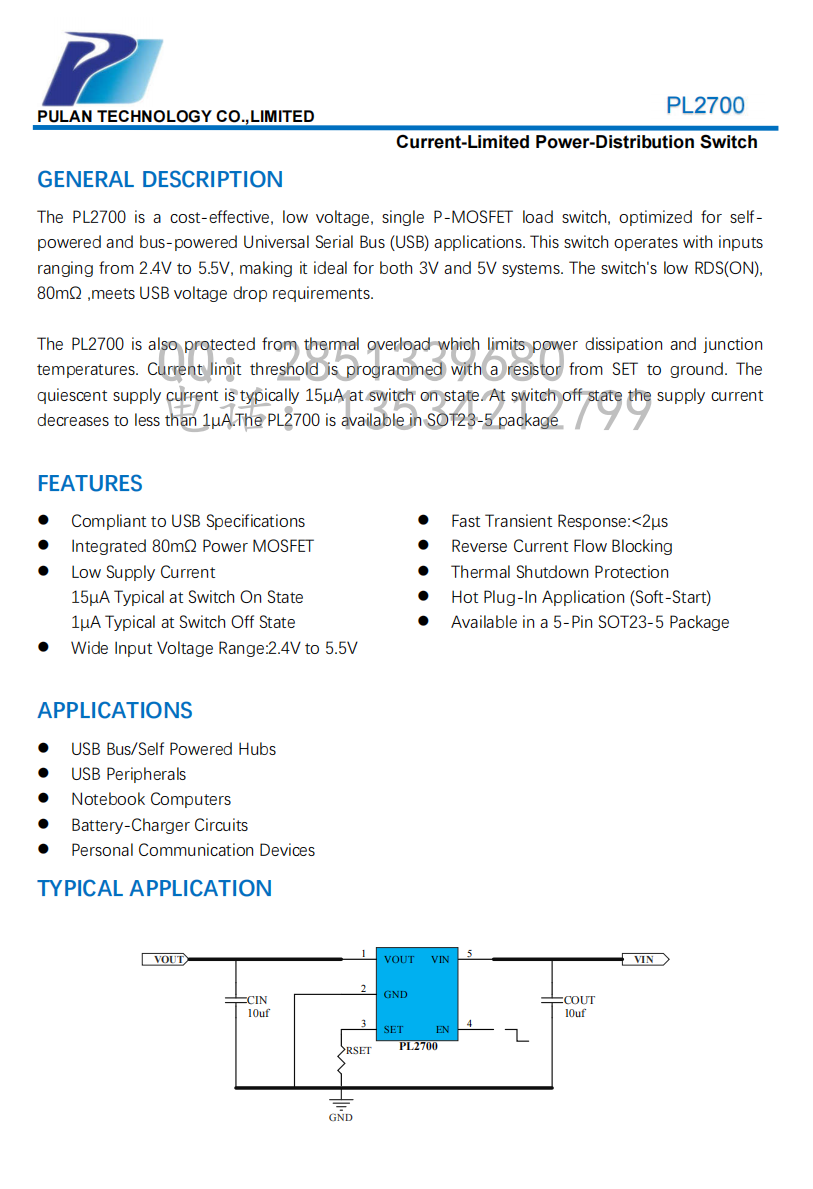

產品概述
PL2700是一種經濟有效、低電壓、單P-MOSFET負載開關，為自供電和總線供電的通用串行總線（USB）應用進行了優化。該開關的輸入范圍從2.4V到5.5V，使它非常適合3V和5V系統。該開關的低RDS（ON），80mΩ，滿足USB電壓降要求。
PL2700還可以防止熱過載，這限制了功率耗散和結溫度。電流極限閾值是編程與一個電阻從設置到地面。在開啟狀態下的靜止電源電流通常為15μA。在關閉狀態下，電源電流下降小于1μA。PL2700有SOT23-5軟件包。

特征
符合USB規范
集成80mΩ電源MOSFET
低電源電流
15μA典型在開關狀態
1μA典型在開關關閉狀態
寬輸入電壓Range：2.4V至5.5V
快速瞬態響應：<2μs
反向電流流阻塞
熱關閉保護
熱插件應用程序（軟啟動）
可在一個5針SOT23-5包

應用
USB總線/自供電集線器
USB外設
筆記本電腦
電池-充電器電路
個人通信設備
