電路描述：此電路為左半部分 JP1 JP2 可以理解為一個滑動變阻器采集S1 S2 的電壓值通過又ADG719選擇輸出 SOUT 到 PA6到STM32中。
其中左半部分由431二極管 將電壓穩(wěn)定在5V（原理圖中R4為20k 因R12 R13間電壓達不到2.5V 所以將R4改為了100歐）。這樣講2904的5引腳電壓穩(wěn)定在5V。兩個運放我理解為都是電壓跟隨器（不知道對不對，不對請大佬指點一下）。

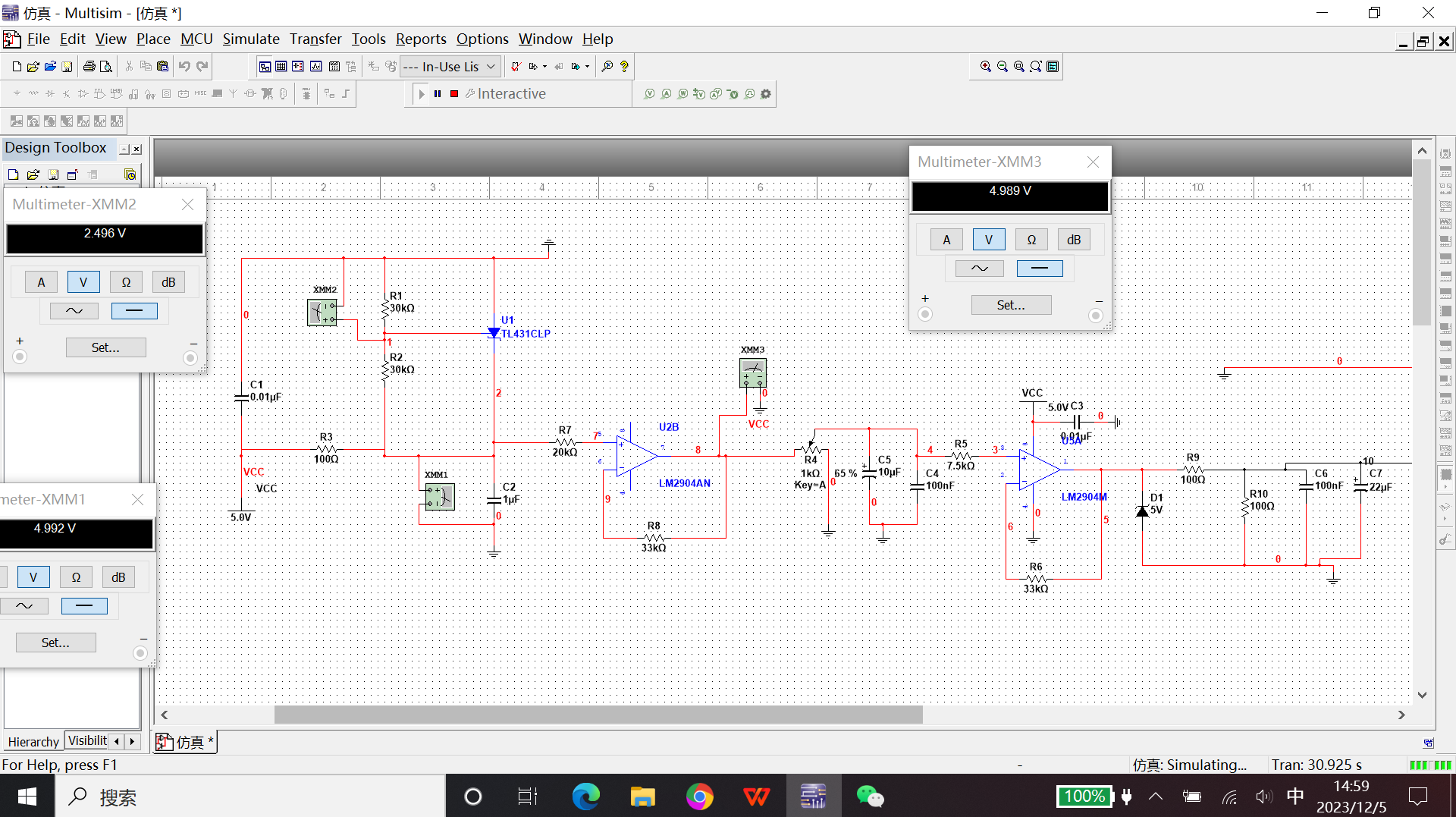

問題1. 2904的6引腳電壓為什么不和5引腳電壓一致？ （仿真是一致的但是在電路中萬用表測量不一致）
問題2.PA6采集到的電壓平均值一直在上升（噪聲較大）
問題3.ADG719芯片在未接S1 S2的情況下 5引腳為何有電壓？
最后如果能有大神詳細講一下這兩個運放是如何工作的就更好了 萬分感謝！
|
|
