MPPT充電CN3791單節鋰電池芯片方案電路原理圖PCB文件

ID:935795 · 發表于 2023-12-27 09:08

CN3791 具有涓流，恒流和恒壓充電模式，非常適合鋰電池充電管理。在恒壓充電模式，CN3791將電池電壓調制在 4.2V；在恒流充電模式，充電電流通過一個外部電阻設置。當輸入電源的電流輸出能力降低時，內部電路能夠自動跟蹤太陽能板的最大功率點，用戶不需要考慮最壞情況，可最大限度地利用太陽能板的輸出功率，非常適合利用太陽能板供電的應用。

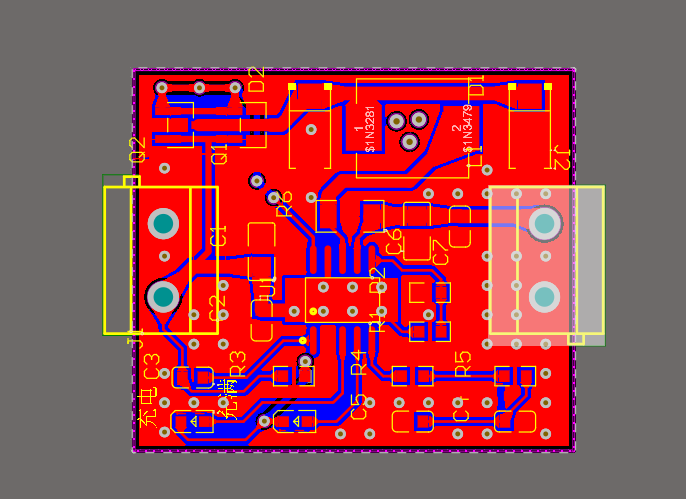

Altium Designer畫的PCB圖如下：(51hei附件中可下載工程文件)

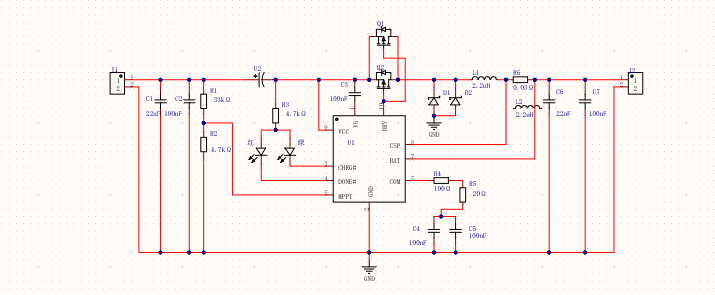

電路原理圖如下：

原理圖:

CN3791原理圖.rar (30.6 KB, 下載次數: 28)
PCB文件:

CN3791.7z (581.28 KB, 下載次數: 25)

ID:962485 · 發表于 2024-3-6 09:58

謝謝，正要找呢
