自己做的全自動燒錄測試機，用于公司拼板（10片/板）貼片電路板的程序批量燒錄和測試。方案單片機選用STC8H系列
單片機包含modbus通訊協議和下載測試控制程序
內容包含：
1.測試探針板，探針板單片機控制電路

2.探針板電路原理圖
3.探針板程序源碼
4.測試機結構設計圖
5.上位機軟件
今日先上電路圖和設計圖，下周送上程序源碼和實物圖

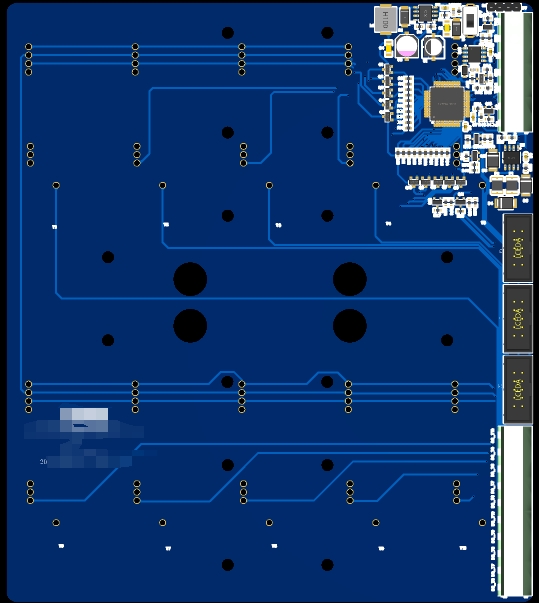

測試機帶探針主控板

測試機帶探針主控板

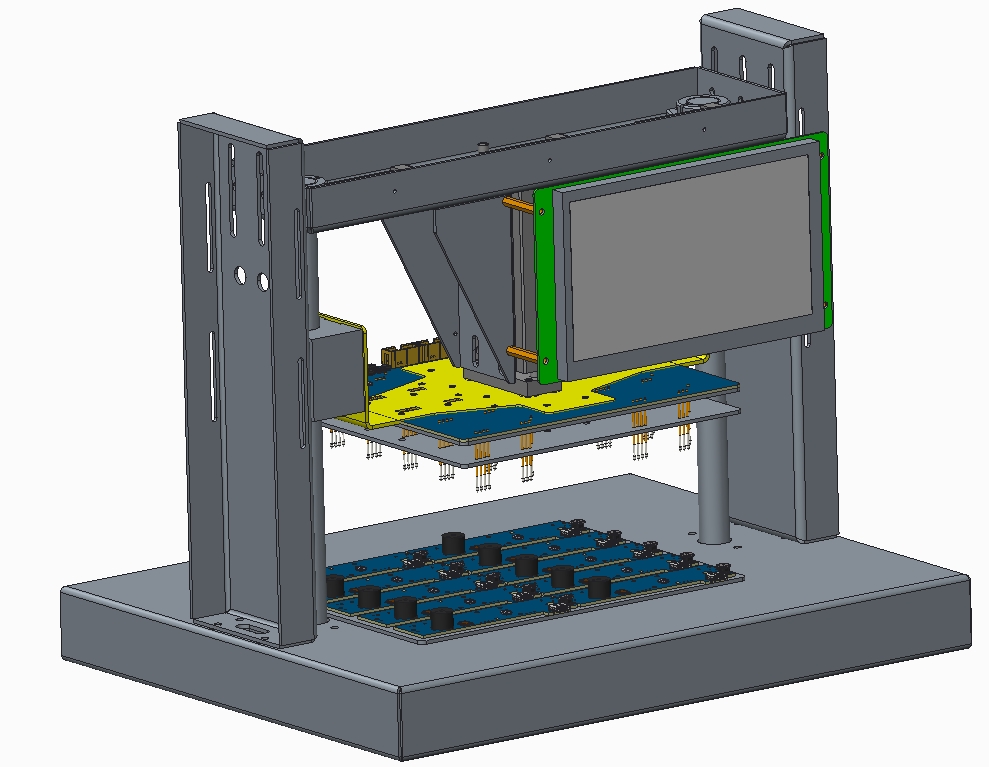

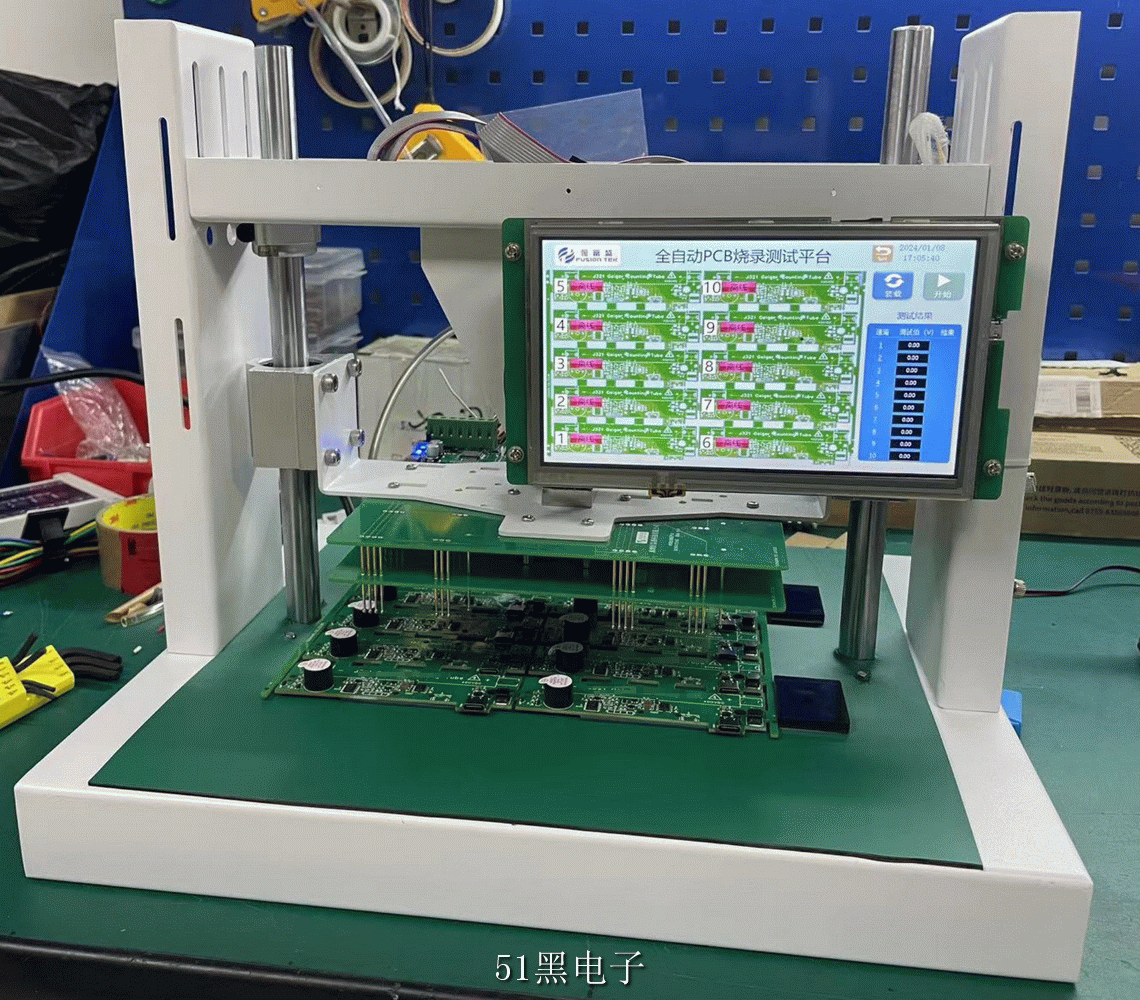

測試機主體

測試機主體
