單片機晶振工作時電壓多少算正常？

ID:205485 · 發表于 2024-1-28 15:27

最近檢修一臺儀器，能開機，不工作，屏幕一直停在開機畫面。初步判斷是單片機沒有工作。進一步檢測到單片機晶振，兩個引腳電壓一個是0.3V，一個是3v。請教大家這種情況一般是晶振壞了還是單片機壞了呢？單片機是STM32F103，晶振是無源晶振8M.

ID:883242 · 發表于 2024-1-30 17:38

海闊天空8 發表于 2024-1-30 14:38
是1K還是1M？

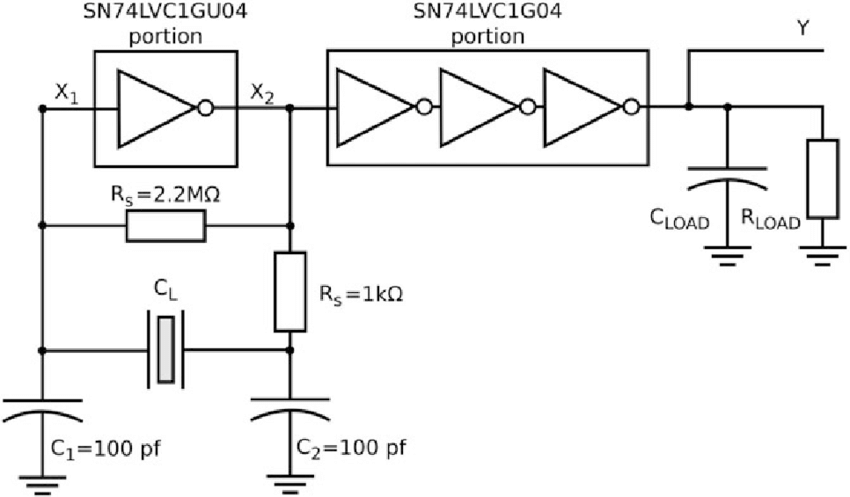

我發的圖紙寫的很清楚，請親自用眼睛看。

ID:883242 · 發表于 2024-1-30 17:31

老愚童63 發表于 2024-1-30 15:40
有時測試設備會導致晶振停振出現誤判。不能以此為判斷依據

32768晶振往往要一塊電池用幾年，功率極其微弱，如你所言。高頻晶振只要不錯誤的使用x1探頭等低級錯誤，用示波器測試沒有問題。

ID:491875 · 發表于 2024-1-30 15:40

海闊天空8 發表于 2024-1-29 12:17
我這個也是差別很大一邊2.3V一邊0.3V。

有時測試設備會導致晶振停振出現誤判。不能以此為判斷依據

ID:460466 · 發表于 2024-1-30 14:38

Hephaestus 發表于 2024-1-30 11:11
兩個引腳一個高電平一個低電平，就在中間加一個1M左右的電阻好了。

是1K還是1M？

ID:883242 · 發表于 2024-1-30 11:11

海闊天空8 發表于 2024-1-29 15:19
我替換好幾次了！就3個元件，一個晶體，2個電容，就是兩端電壓差別很大？還能替換什么？


兩個引腳一個高電平一個低電平，就在中間加一個1M左右的電阻好了。

ID:883242 · 發表于 2024-1-30 04:15

海闊天空8 發表于 2024-1-29 15:19
我替換好幾次了！就3個元件，一個晶體，2個電容，就是兩端電壓差別很大？還能替換什么？

你不是樓主，不要進來插嘴。

ID:460466 · 發表于 2024-1-29 15:19

Hephaestus 發表于 2024-1-29 13:45
換吧，替換法是最簡單的排故辦法。

我替換好幾次了！就3個元件，一個晶體，2個電容，就是兩端電壓差別很大？還能替換什么？

ID:883242 · 發表于 2024-1-29 13:45

紅花無常發表于 2024-1-29 08:51
謝謝各位，晶振兩端的電壓不正常已經是事實，像這種情況，一般是晶振還是單片機的問題呢？

換吧，替換法是最簡單的排故辦法。

ID:205485 · 發表于 2024-1-29 12:53

wgsd 發表于 2024-1-29 11:21
晶振壞的可能性不大，也不是沒有可能，難道你連幾毛錢的晶振都懶得動手換一下看看，猜是解決不了問題的。晶 ...

謝謝，手上確實剛好沒有8M的晶振了，4M的倒是有，我一會用它試試

ID:460466 · 發表于 2024-1-29 12:17

我這個也是差別很大一邊2.3V一邊0.3V。

ID:492709 · 發表于 2024-1-29 11:21

晶振壞的可能性不大，也不是沒有可能，難道你連幾毛錢的晶振都懶得動手換一下看看，猜是解決不了問題的。晶振兩端的電容、反饋電阻及單片機有問題都可能造成不啟振。
手邊沒有8MHz的晶振，4M的10M的12M的.....都可以換上看看是否啟振。

ID:205485 · 發表于 2024-1-29 08:51

謝謝各位，晶振兩端的電壓不正常已經是事實，像這種情況，一般是晶振還是單片機的問題呢？

ID:1097337 · 發表于 2024-1-29 06:54

樓主還是去弄個示波器或者能測量頻率的萬用表吧。現在這些東西還真不貴的。還有，網上出售的自DIY頻率計也可以，便宜。

ID:731755 · 發表于 2024-1-28 23:14

wgsd 發表于 2024-1-28 18:30
晶振啟振后一般輸入電壓和輸出電壓即兩腳電壓基本相同，在電源電壓的一半左右。

樓上的介紹對的，你的電壓不對，一般兩端電壓近似一致，偏差很小。

ID:492709 · 發表于 2024-1-28 18:30

晶振啟振后一般輸入電壓和輸出電壓即兩腳電壓基本相同，在電源電壓的一半左右。

ID:1057978 · 發表于 2024-1-28 18:24

換個晶振試試，很便宜，貼片的，直插的

ID:883242 · 發表于 2024-1-28 18:15

你要的不是晶振電壓，而是芯片放大器偏置電壓，應該在電源中點電壓附近。

ID:57657 · 發表于 2024-1-28 17:29

你要用示波器或萬用表的頻率檔檢測才能確定晶振是否工作
