有關三極管開關電路設計

[復制鏈接]
ID:526108 發表于 2024-1-29 12:03 | 顯示全部樓層 |閱讀模式

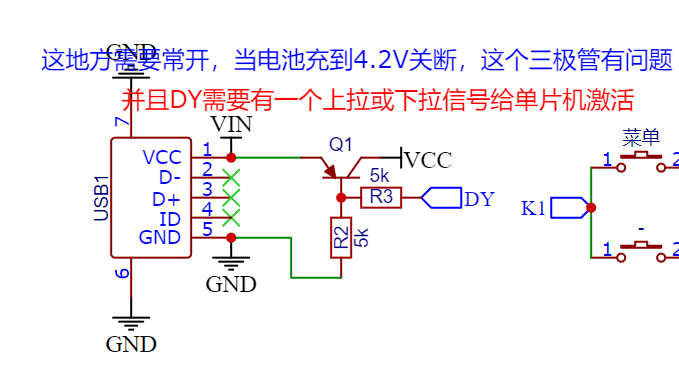

這里的三極管是一個常開管，VCC接的是電池，當電池充滿4.2V時斷開三極管。
同時我希望插入USB是DY有一個高脈沖或者低脈沖信號
這里不管用NPN還是PNP都無法達到我想要的效果，不知道還有什么方法
回復

使用道具 舉報

ID:1089167 發表于 2024-1-29 13:30 | 顯示全部樓層
方法有很多，看你成本考慮
回復

使用道具 舉報

ID:291549 發表于 2024-1-29 16:05 | 顯示全部樓層
用充電IC吧，三極管很難達到要求，你的圖紙用了三個原件，管理IC用了四個原件，多個電容，IC大小也和三極管差不多，成本也不高，臨時勾畫，僅供參考用。
屏幕截圖 2024-01-29 160054.png
回復

使用道具 舉報

ID:526108 發表于 2024-1-29 19:39 | 顯示全部樓層
jinyudz 發表于 2024-1-29 16:05
用充電IC吧，三極管很難達到要求，你的圖紙用了三個原件，管理IC用了四個原件，多個電容，IC大小也和三極管 ...

BAT是輸出吧
回復

使用道具 舉報

ID:291549 發表于 2024-1-29 21:08 | 顯示全部樓層

是的，電壓到4.2V輸出截止，輸入5V。
回復

使用道具 舉報

ID:1110383 發表于 2024-1-30 09:51 | 顯示全部樓層
DY信號和4.2V關斷動作可以考慮分開2路設計，同步的
回復

使用道具 舉報

ID:712097 發表于 2024-1-30 10:02 | 顯示全部樓層
用充電管理IC，例如TC4056A。
