單片機無線遙控波形圖解碼求助

ID:1102016 · 發表于 2024-1-29 14:19

請教各位大神，這是一個接收機收到無線遙控器其中一個按鍵后的從DATA口的輸出波形圖，我想用STM32單片機的一個IO腳來接收并解碼這個信號，低電平表示0碼，高電平表示1碼，存儲到一組數據中，我參考了stm32紅外接收解碼的教程，但是NEC的0碼1碼的位寬是不相同的，而這個是0碼1碼位寬都相同，現在陷入困境中，望各位大師幫小弟看看有什么方法可以寫出解碼，謝謝！

ID:161164 · 發表于 2024-1-29 14:46

如果第一個位元一定是0
那就設置一個420us中斷
連續掃到高電平就代表收到頭幀
然后就可以讀40個電平

ID:828160 · 發表于 2024-1-29 16:38

把邏輯分析儀測到的波形數據保存一下，然后上傳，這樣別人才方便看到更多細節，你這個圖片一放大就看不清了。

ID:828160 · 發表于 2024-1-29 16:39

把每個按鍵的數據都用邏輯分析儀測一下，然后對比，找出共同點和不同點，然后才好寫解碼程序

ID:450849 · 發表于 2024-1-29 17:10

先找到頭，再記錄分別記錄每個高低電平寬度，再統計高低電平個數。

ID:1102016 · 發表于 2024-1-29 21:40

這個是波形數據

ID:73992 · 發表于 2024-1-30 00:30

依次是0x7F,0X52,0XD1,0XF3,0X84,0XB5一共6個字節。我根據第一幅圖猜的

ID:828160 · 發表于 2024-1-30 12:35

lyonkon 發表于 2024-1-30 00:30
依次是0x7F,0X52,0XD1,0XF3,0X84,0XB5一共6個字節。我根據第一幅圖猜的

明顯是錯的，不要在這誤導人

ID:828160 · 發表于 2024-1-30 12:37

我看了你發的波形，大概知道怎么解了，如果愿意%，我可以提供程序和思路

ID:73992 · 發表于 2024-1-30 15:47

單片機研究協會發表于 2024-1-30 12:35
明顯是錯的，不要在這誤導人

逆向工程，允許猜測，允許測試錯誤。我按照上圖直觀的猜測，按高低脈沖平均時間，作為1bit時間。圖上顯示是47位。我按照最高位補0或者最低位補0進行分析。如果錯了，你可以指明。

ID:828160 · 發表于 2024-1-30 18:15

lyonkon 發表于 2024-1-30 15:47
逆向工程，允許猜測，允許測試錯誤。我按照上圖直觀的猜測，按高低脈沖平均時間，作為1bit時間。圖上顯示 ...

你猜錯了，不是你想的那樣

ID:73992 · 發表于 2024-1-30 20:51

單片機研究協會發表于 2024-1-30 18:15
你猜錯了，不是你想的那樣

或許我猜錯了，但是可以用。用單片機以我說的值，模擬這段波形時序，發送或者接受。就可以不需要知道具體的值。如果這個值能用你說是錯的嗎。
我也可以隨便說，某某錯了如何如何。但是，我說某人哪里錯了的時候，我必須拿出依據。

ID:828160 · 發表于 2024-1-31 02:06

lyonkon 發表于 2024-1-30 20:51
或許我猜錯了，但是可以用。用單片機以我說的值，模擬這段波形時序，發送或者接受。就可以不需要知道具體 ...

也許你以前做過類似的解碼，不過這個跟你之前做過的不一樣。
因為我知道正確答案，所以可以確定你猜錯了。

ID:73992 · 發表于 2024-1-31 13:00

單片機研究協會發表于 2024-1-31 02:06
也許你以前做過類似的解碼，不過這個跟你之前做過的不一樣。
因為我知道正確答案，所以可以確定你猜錯了 ...

正確的值，也要符合時序。相同的時序，可以用不同的系統和編碼來實現。上圖時序可以按自己的方式，或者符合自己單片機的方式進行編碼。保持發送和接收時序正確。
至于你說的什么正確的值，我絲毫不會介意。因為優化系統和時序的時候，用到你說的那個值的幾率不高。
你硬要說別人的值或者方案是錯的。那你繼續

ID:1102016 · 發表于 2024-1-31 13:45

Session 11.zip (7.18 KB, 下載次數: 7)
我把一共9個按鍵的波形都放上來，麻煩各位老師幫我指點一下

ID:1102016 · 發表于 2024-2-21 00:54

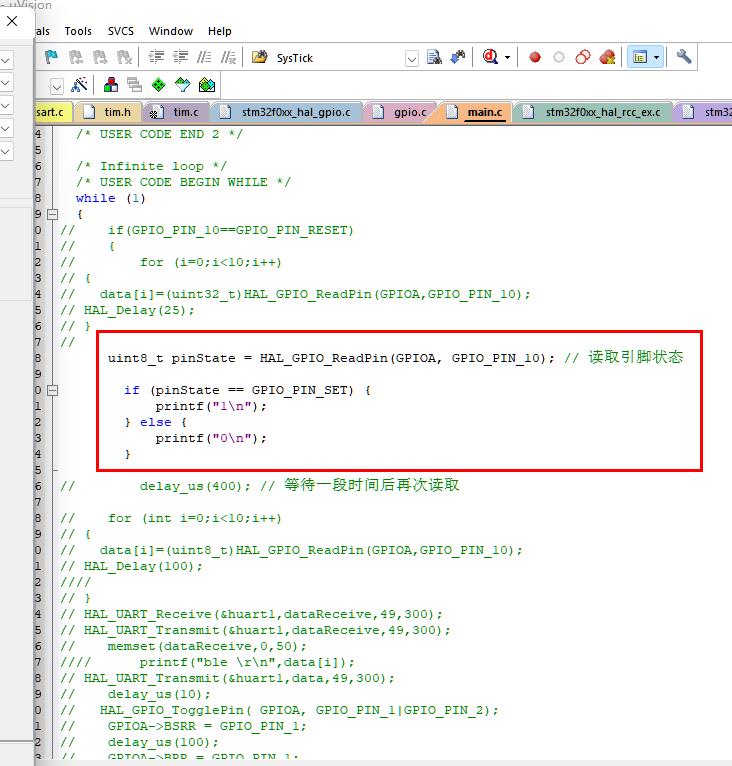

各位老師，我用這個代碼勉強能顯示出來，請問該怎樣寫函數把這些數據保存到一個數組里？

ID:73992 · 發表于 2024-2-21 19:41

weispan 發表于 2024-2-21 00:54
各位老師，我用這個代碼勉強能顯示出來，請問該怎樣寫函數把這些數據保存到一個數組里？

可以用stm32 usart 假設一個波特率然后嘗試接受遙控器數據。接受到的數據用dma存入片內sram 。然后在線調試，可以在內存里查看接受到的值，然后微調波特率直到滿意為止。

ID:828160 · 發表于 2024-2-22 09:05

這個波形其實很簡單的，你們都想復雜了，如果頂帖到100樓，我就公布解碼方法和解碼出的正確數據

ID:1102016 · 發表于 2024-2-23 02:00

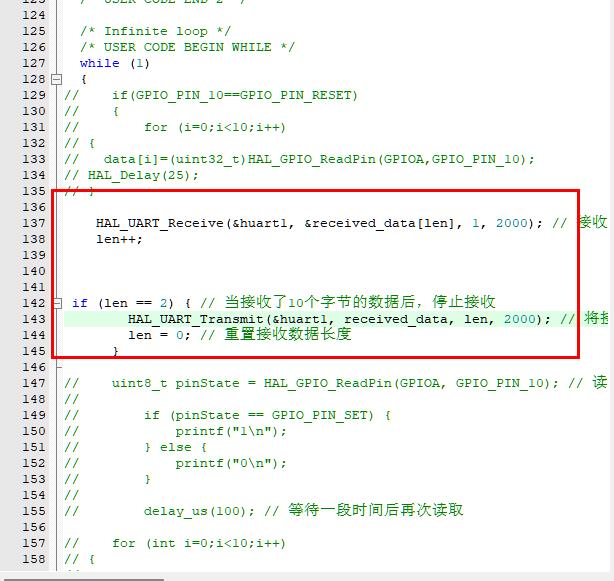

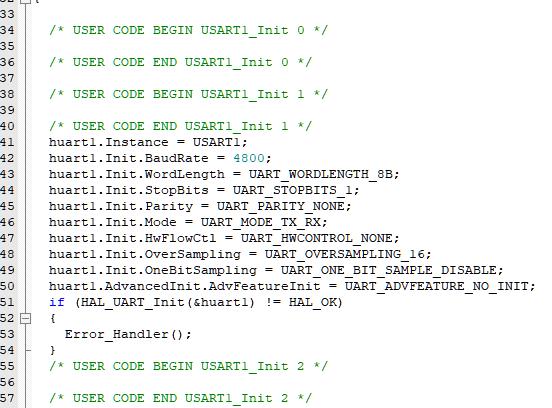

各位老師，我改成 usart接收只有把波特率改到4800，一直按住遙控的一個按鍵才能收到這些碼，其它波特率都顯示都是兩個重復數字，我看到這些碼有相同的，但通過計算器轉換發現和這個按鍵的邏輯分析儀捕捉的數據又不一樣，不知如何是好？

ID:73992 · 發表于 2024-2-23 17:26

weispan 發表于 2024-2-23 02:00
各位老師，我改成 usart接收只有把波特率改到4800，一直按住遙控的一個按鍵才能收到這些碼，其它波特率 ...

比如每按下左鍵，STM32usrat總是接收到 0x70 82 33 66 55.然后將這一組數據寫入程序。
usart每收到一組數據，與你設定的數據對比。如果相同燈亮。如果不同，進行下一組數據對比。

ID:828160 · 發表于 2024-2-23 17:34

lyonkon 發表于 2024-2-23 17:26
比如每按下左鍵，STM32usrat總是接收到 0x70 82 33 66 55.然后將這一組數據寫入程序。
usart每收到一組 ...

這是錯誤的數據

ID:73992 · 發表于 2024-2-23 19:07

單片機研究協會發表于 2024-2-23 17:34
這是錯誤的數據

我不愿意再為這個方案去爭，我只是說出來我的方法。樓主愿意用哪種方案去逆向，是樓主自己決定。
但是我不認為，我的方案不行。

ID:828160 · 發表于 2024-2-26 09:55

lyonkon 發表于 2024-2-23 19:07
我不愿意再為這個方案去爭，我只是說出來我的方法。樓主愿意用哪種方案去逆向，是樓主自己決定。
但是我 ...

不愿意爭就不要再回復了

ID:73992 · 發表于 2024-2-26 21:22

單片機研究協會發表于 2024-2-26 09:55
不愿意爭就不要再回復了

是說以我的這個方案不和你爭。但人家愿意問，我就愿意回答。有原理說原理，有依據說依據�？茖W是大家的，螳臂擋車是徒勞且無效的。

ID:828160 · 發表于 2024-2-27 10:01

昨天看了一個短視頻讓我深有感觸《我不幫你誰幫你》，回想自己剛入門的時候也是遇到了很多困難，也得到過很多熱心前輩的幫助。這里我就公布正確答案，這個波形是UART，是大多數入門單片機所學的第一個通訊接口，這個UART的波特率是2400。

從上面這個圖片可以看出最小的頻率是2425，由此可以看出波特率是2400。

這樣設置解碼，就可以用UART，2400波特率解碼這個協。

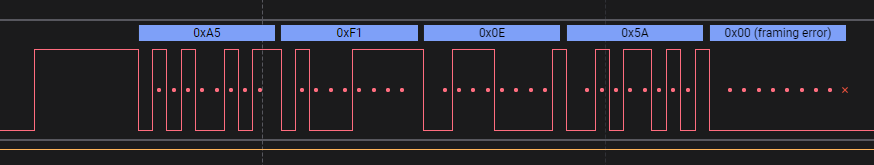

這樣就得到了解碼后的數據，
一共4個字節，0xA5,0xF1,0x0E,0x5A
很明顯0xA5和0x5A是反碼，0xF1和0x0E是反碼，就是由這點我可以確定我這個方法解碼出的數據就是正確的數據。

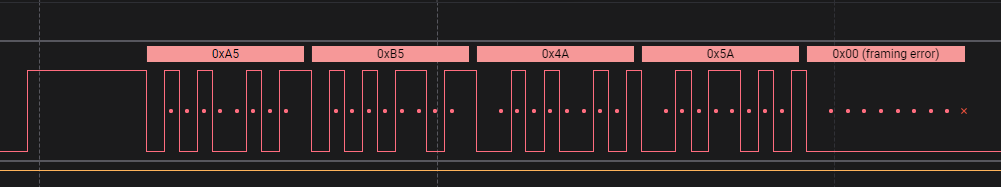

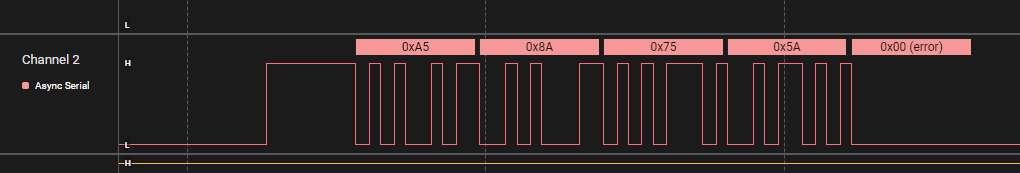

另一個波形圖解碼出的數據，
1、0xA5，0x8A，0x75，0x5A
2、0xA5，0xB5，0x4A，0x5A
由此可以看出第1個數據是搖控器的地址，第2個數據是搖控器的鍵碼，第3個數據是搖控器鍵碼的反碼，第4個數據是搖控器地址的反碼。

ID:1102016 · 發表于 2024-2-28 00:05

感謝各位老師在百忙中抽空來熱情指導，分析研究指正幫助小弟，真的很感激不盡！另外，
特別感謝單片機研究協會老師的分享！令小弟茅塞頓開，謝謝老師!但是小弟有個地方不是很理解，如圖中老師所說第二個數據這里是0XB5,可是通過計算器轉換和圖中邏輯分析儀的顯示的波形不是很相同，請問是什么導致的？

ID:828160 · 發表于 2024-2-28 15:09

你只需要計算打點的位置，UART的數據包含起始信號（固定為0），8位數據，停止信號（固定為1），UART一個字節有10位數據

ID:1102016 · 發表于 2024-2-28 15:24

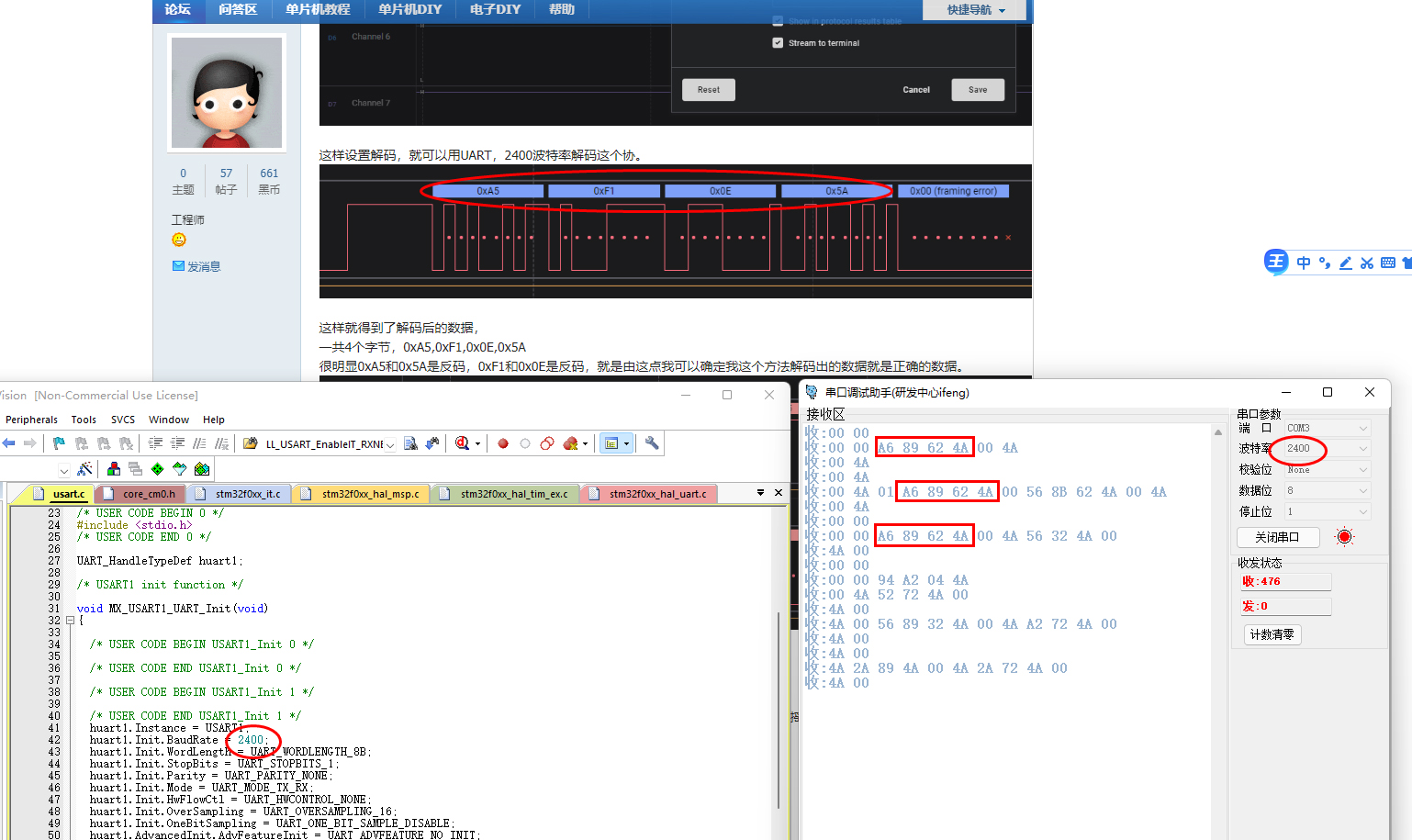

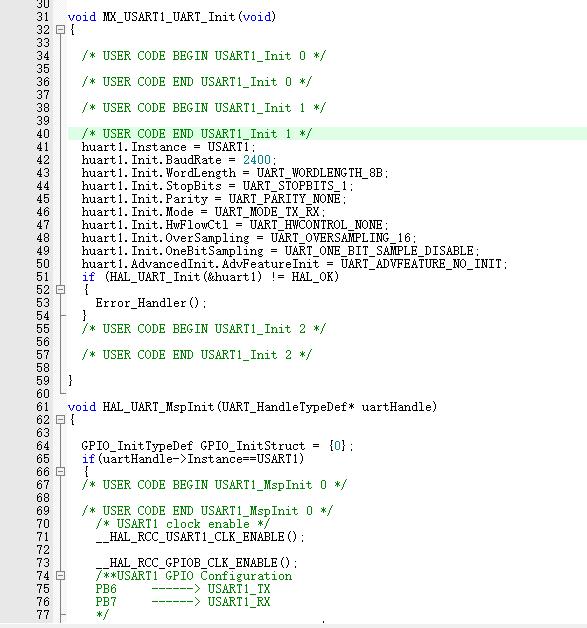

單片機研究協會老師你好，按你的指導把UART設置成2400 按這個波形對應的按鍵，但收到的和邏輯分析的數據不一樣，請問是會是什么原因導致的？

ID:1102016 · 發表于 2024-2-28 16:11

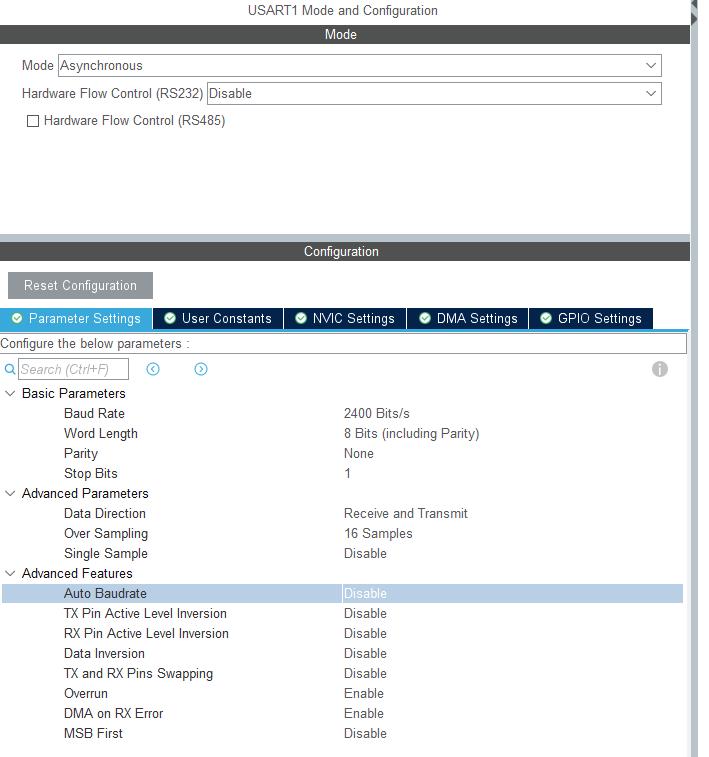

老師你好，我這兩個地方是不是還需要設置才能正確顯示嗎？

ID:828160 · 發表于 2024-2-28 22:12

你先試一下能不能用2400的波特率發數據，如果不能用2400波特率發數據，也就不能用2400波特率接收數據，有可能是波特率太低了，UART所在的APB時鐘太高了，降低UART所在的APB時鐘試一下。

ID:1102016 · 發表于 2024-2-29 14:34

老師你好，按照你的提示，在USART1這里由48改成8后能正確顯示出來了，太感謝！

ID:828160 · 發表于 2024-2-29 18:03

很少見到無線搖控器用UART發數據的，這樣收發的程序都比較簡單了
