各位大佬幫忙檢查檢查原理圖,特別是單片機管腳的使用,感謝

[復制鏈接]
跳轉到指定樓層
樓主
ID:976573 發表于 2024-2-16 15:42 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

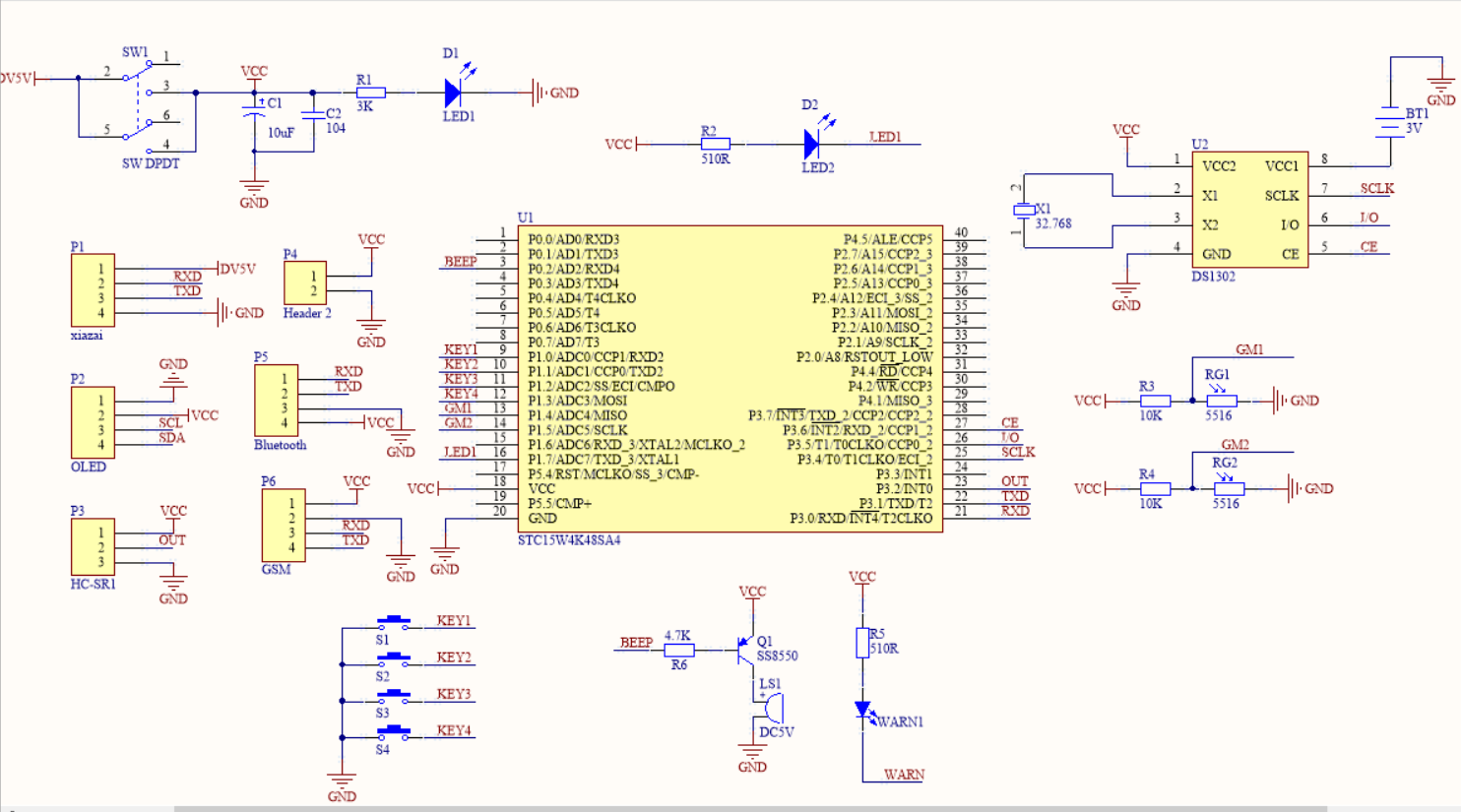

第一次自己設計原理圖,害怕有錯誤,特別是單片機管腳的使用,希望大佬們幫我看看,有錯誤的地方還請指出,感謝感謝


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:1085441 發表于 2024-2-16 20:25 | 只看該作者
大概看了一下,下載,藍牙,GSM都用一個串口啊,可以將藍牙和GSM分別接到串口3和串口4,P00~P03,還有DS1302的晶振需要并聯2個小電容,一般是6p,否則時間誤差會比較大。
回復

使用道具 舉報

板凳
ID:976573 發表于 2024-2-17 11:15 來自觸屏版 | 只看該作者
cnfloatleaf 發表于 2024-2-16 20:25
大概看了一下,下載,藍牙,GSM都用一個串口啊,可以將藍牙和GSM分別接到串口3和串口4,P00~P03,還有DS130 ...

好的,就是把藍牙的TXD和RXD接到P00和P01,把gsm的TXD和RXD接到P02和P03,知道了,感謝感謝
