關于tlv2374運放的電路

ID:1108750 · 發表于 2024-2-28 21:32

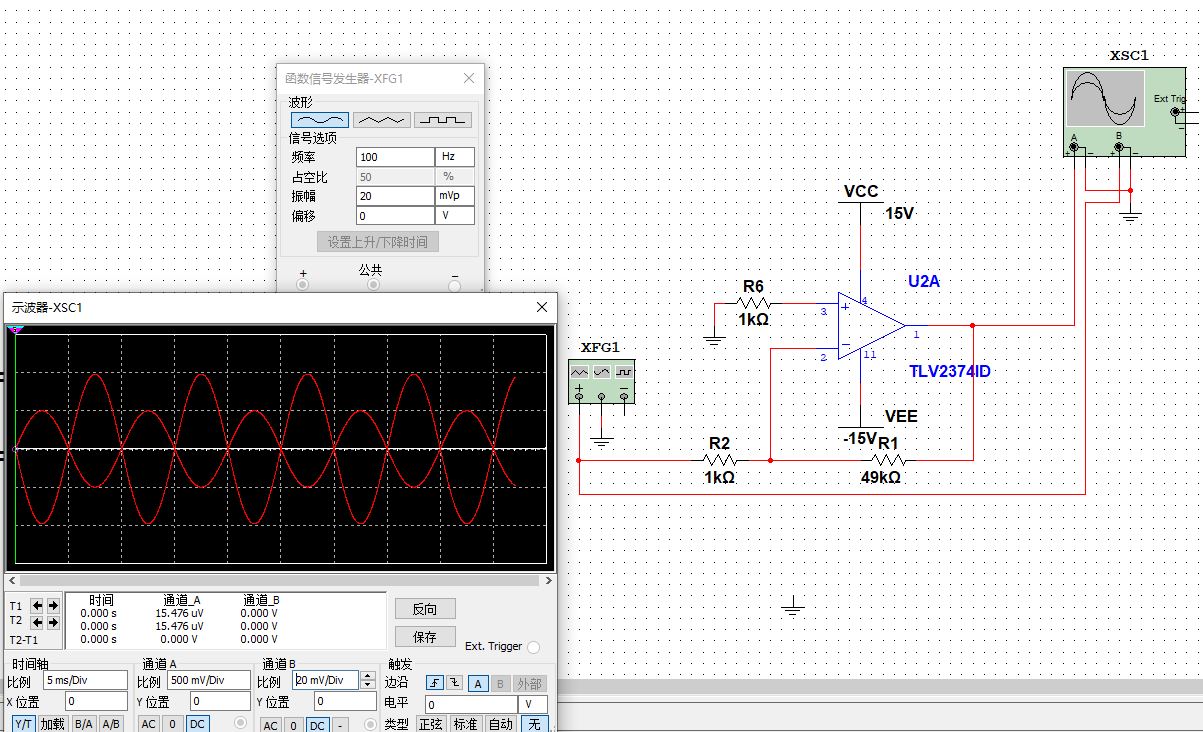

大佬們，設計了這樣一個運放電路，想將一個小電壓20mv放大50倍，為什么電壓一直不對

ID:1066092 · 發表于 2024-2-29 01:19

理論上不懂，但是看別人的圖然后自仿了下，感覺你這用的時單電源所以運放負端要加偏置或改成正負電源，然后運放正端不能直接接電源加一個與負端同值的電阻。

ID:916499 · 發表于 2024-2-29 01:37

我也不懂，到你的圖在哪里輸入信號的，沒看明白

ID:1038657 · 發表于 2024-2-29 08:25

在multisim里面，VCC的電源保持一致，你放兩個，改其中一個兩個都會變的，正相換一個電源模擬20MV就可以了；另外盡量讓輸出到接近5V，也就是說盡量接近滿量程比較合適

ID:814525 · 發表于 2024-2-29 08:33

輸入明明是5V，談何20MV

ID:1110945 · 發表于 2024-2-29 09:55

另加249k電阻接5V，1k電阻接地，中間串起來產生20mV信號接
放大器同相(+)端再試。

在實際電路中還要考慮運放的失調電壓等問題，比如說某LM358
的失調電壓是2mV，你給它輸入20mV，它實際只能給18mV做放
大，那2mV就“失”掉了。

ID:1108750 · 發表于 2024-2-29 11:04

hisun 發表于 2024-2-29 01:19
理論上不懂，但是看別人的圖然后自仿了下，感覺你這用的時單電源所以運放負端要加偏置或改成正負電源，然后 ...

大佬，我是想把20MV放大50倍，是不是運放正相應該輸入20mv，那運放正負端還需要接電源這些嗎？

ID:1108750 · 發表于 2024-2-29 12:23

hisun 發表于 2024-2-29 01:19
理論上不懂，但是看別人的圖然后自仿了下，感覺你這用的時單電源所以運放負端要加偏置或改成正負電源，然后 ...

大佬，還有就是您這樣接的話怎么輸入我采集的電壓20mv呢？

ID:883242 · 發表于 2024-2-29 13:00

hc2002 發表于 2024-2-29 11:04
大佬，我是想把20MV放大50倍，是不是運放正相應該輸入20mv，那運放正負端還需要接電源這些嗎？

你先把20mV畫到電路圖上才能談什么修改。

ID:1108750 · 發表于 2024-2-29 13:20

Hephaestus 發表于 2024-2-29 13:00
你先把20mV畫到電路圖上才能談什么修改。

大佬，圖片已經更新，有時間的話可以查看我最新的帖子，謝謝！
