有人試過用ULN2003輸出端控制不同電壓的負載嗎?

  [復制鏈接]
ID:965189 發表于 2024-4-27 22:47 | 顯示全部樓層 |閱讀模式
謝謝大家
回復

使用道具 舉報

ID:883242 發表于 2024-4-28 01:19 | 顯示全部樓層
就是個三極管,接不同電壓有什么問題嗎?
回復

使用道具 舉報

ID:1109793 發表于 2024-4-28 07:10 | 顯示全部樓層
問題是2003的+要接哪個?
回復

使用道具 舉報

ID:491875 發表于 2024-4-28 07:16 | 顯示全部樓層
不能!因?yàn)橛泄餐腣CC端,如果電壓不同,可能導致內部的二極管導通鉗位到最低電壓處
回復

使用道具 舉報

ID:965189 發表于 2024-4-28 08:18 | 顯示全部樓層
老愚童63 發表于 2024-4-28 07:16
不能!因?yàn)橛泄餐腣CC端,如果電壓不同,可能導致內部的二極管導通鉗位到最低電壓處

謝謝你,同你的解譯不謀而合,我也是看到泄放二極管在內部連在一起的。電流會“串通”。
回復

使用道具 舉報

ID:491875 發表于 2024-4-28 09:40 | 顯示全部樓層
君工創 發表于 2024-4-28 08:18
謝謝你,同你的解譯不謀而合,我也是看到泄放二極管在內部連在一起的。電流會“串通”。

當然,如果不需要泄放二極管的功能,VCC懸空不接,也可以使用。但這種情況不多見。
回復

使用道具 舉報

ID:420836 發表于 2024-4-28 10:06 | 顯示全部樓層
這似乎不可能做到。
回復

使用道具 舉報

ID:41656 發表于 2024-4-28 15:13 | 顯示全部樓層
里面就是達靈頓晶體管根據原理應用就好了
回復

使用道具 舉報

ID:858964 發表于 2024-4-28 16:06 | 顯示全部樓層
ULN2003有7個輸出端口(腳10~16),
最多可控制7個繼電器(例如MY2,MY4,線包工作電壓12v)工作,用某個繼電器控制某種電壓的負載工作。
回復

使用道具 舉報

ID:344848 發表于 2024-4-28 16:40 | 顯示全部樓層
可以實現,芯片使用LM317HV,而不是LM317,使用ULN2003控制微型繼電器,短接電阻的方式,進行調壓。

LM317HV.pdf

2.65 MB, 下載次數: 2

回復

使用道具 舉報

ID:344848 發表于 2024-4-28 16:46 | 顯示全部樓層
另一簡單方法,芯片還是LM317HV,使用數字電位器,單片機控制數字電位器,得到不同阻值,從而得到不同的電壓。
回復

使用道具 舉報

ID:1079566 發表于 2024-4-28 17:01 | 顯示全部樓層
如果有這個需要, 是可以的, 一是COM空著, 二是COM或接最高電壓.

如果COM空著,而輸出接繼電器負載的,也可以考慮另外接二極管(OUT X 自加二極管)
回復

使用道具 舉報

ID:344848 發表于 2024-4-28 17:12 | 顯示全部樓層
上傳數字電位型號,單片機+MCP41100+LM317HV方案可以實現一個負載提供幾十個甚至一百個電壓的功能

MCP41100-I.PDF

903.04 KB, 下載次數: 2

回復

使用道具 舉報

ID:344848 發表于 2024-4-28 17:20 | 顯示全部樓層
說明一點,上述回復是經過NI公司MultiSim電路仿真軟件驗證。
回復

使用道具 舉報

ID:491577 發表于 2024-4-28 19:06 | 顯示全部樓層
明確回答樓主,可以接不同電壓,注意事項:1:不同電壓必須共地;2:COM必須接最高電壓。COM主要是防止反向電壓太高擊穿2003芯片,如果不能確定那路電壓最高就接到最高電源電壓,不能超過2003芯片最高電壓。
回復

使用道具 舉報

ID:491875 發表于 2024-4-28 19:36 | 顯示全部樓層
ZSJM 發表于 2024-4-28 17:01
如果有這個需要, 是可以的, 一是COM空著, 二是COM或接最高電壓.

如果COM空著,而輸出接繼電器負載的,也可 ...

這個解讀合理!可以另接二極管在各自供電高端。原VCC只接最高供電負載回路電壓或者棄用。
回復

使用道具 舉報

ID:344848 發表于 2024-4-28 19:43 | 顯示全部樓層
hhh402 發表于 2024-4-28 19:06
明確回答樓主,可以接不同電壓,注意事項:1:不同電壓必須共地;2:COM必須接最高電壓。COM主要是防止反向 ...

1、沒有問題,負載接地。你使用LM317芯片,接一個電位器,不能對負載調壓?LM317HV和LM317的區別是LM317HV是高壓芯片,LM317是低壓芯片,不妨買一個LM317芯片和電位器做一下試驗。
2、樓主提問是:有人試過用ULN2003輸出端控制不同電壓的負載嗎?
3、你是樓主?
回復

使用道具 舉報

ID:344848 發表于 2024-4-28 20:01 | 顯示全部樓層
hhh402 發表于 2024-4-28 19:06
明確回答樓主,可以接不同電壓,注意事項:1:不同電壓必須共地;2:COM必須接最高電壓。COM主要是防止反向 ...

我的方案是:ULN2003控制多組微型繼電器,繼電器的輸出端與LM317用于調壓的電阻并聯,實現電位器的功能。微型繼電器完成了ULN2003工作電壓與輸出電壓的隔離。
回復

使用道具 舉報

ID:344848 發表于 2024-4-28 20:20 | 顯示全部樓層
hhh402 發表于 2024-4-28 19:06
明確回答樓主,可以接不同電壓,注意事項:1:不同電壓必須共地;2:COM必須接最高電壓。COM主要是防止反向 ...

我們手機快速充電器,通過USB口傳輸通訊協議,完成上述功能。論壇有工程師談到此事,為避嫌,我準備使用單片機+Usb+開關電源,作一個快速充電器,通過USB發指令控制輸出不同電壓,歡迎指正!
回復

使用道具 舉報

ID:965189 發表于 2024-4-29 08:15 | 顯示全部樓層
donglw 發表于 2024-4-28 17:12
上傳數字電位型號,單片機+MCP41100+LM317HV方案可以實現一個負載提供幾十個甚至一百個電壓的功能

我對你使用的數字電位器感興趣,請問價錢多少?她里買到正品?謝謝!
回復

使用道具 舉報

ID:965189 發表于 2024-4-29 08:25 | 顯示全部樓層
ZSJM 發表于 2024-4-28 17:01
如果有這個需要, 是可以的, 一是COM空著, 二是COM或接最高電壓.

如果COM空著,而輸出接繼電器負載的,也可 ...

看來這個方法可行,COM只接最高電壓,低電壓的不接COM,需要泄放回路的另加二極管�;蛘哒f,COM只能接一組最高電壓。
回復

使用道具 舉報

ID:491577 發表于 2024-4-29 11:29 | 顯示全部樓層
ULN2003輸出端控制不同電壓的負載是很常用的,比如驅動不同電壓的繼電器,5v、12v和24v繼電器同時驅動,com要接到24v就好,千萬不能接12v或5v,會燒!�。�,COM在內部是連在一起的,不存在COM只接最高電壓,低電壓的不接COM,當然COM不接,另加二極管也可以,但是這樣會多用二極管,沒有必要。看看ULN2003內部結構圖就明白了。
回復

使用道具 舉報

ID:1109793 發表于 2024-4-29 11:48 | 顯示全部樓層
君工創 發表于 2024-4-29 08:25
看來這個方法可行,COM只接最高電壓,低電壓的不接COM,需要泄放回路的另加二極管�;蛘哒f,COM只能接一組 ...

不行的,只能選擇COM不接才行,否則你那個最高電壓會透過負載施加到低電壓的負載上面,這樣當?shù)蛪贺?fù)載的那個三極管導通時,高壓這個就可能有問題。
回復

使用道具 舉報

ID:344848 發表于 2024-4-29 11:52 | 顯示全部樓層
看來你不懂硬件,這正是西方希望,也達到了目的。計算機軟件方面:微軟通過套件,使軟件開發者不需要了解硬件,使軟件開發者依賴他們提供的工具;32位單片機,ST公司也慣用此手段,使硬件開發者不需要對硬件深入了解底層的硬件,使硬件開發者依賴他們提供的工具。中心目的是培養殘廢(一腿長,一腿短)。
附件提供了示意圖。

ULN2003輸出端控制不同電壓的負載示意圖.doc

20 KB, 下載次數: 4

回復

使用道具 舉報

ID:344848 發表于 2024-4-29 12:32 | 顯示全部樓層
hhh402 發表于 2024-4-29 11:29
ULN2003輸出端控制不同電壓的負載是很常用的,比如驅動不同電壓的繼電器,5v、12v和24v繼電器同時驅動,com ...

ULN2003輸出端控制不同電壓的負載,沒說控制不同電壓的繼電器,作為一個硬件工程師,有必要在一個電路板上使用不同電壓的繼電器嗎?例如:一個快速充電器它需要提供5種電壓:5V、9V、10V、12V、20V輸出電壓,你的方案是使用5個不同電壓的繼電器去控制它們的輸出電壓?使用五個20V電壓的繼電器可以完成上述功能。我已經上傳實現的電路示意圖,這里講繼電器是泛稱,手機充電器使用的是SIC  MOSFET。
回復

使用道具 舉報

ID:344848 發表于 2024-4-29 13:04 | 顯示全部樓層
作為一個工程師設計產品要考慮性能和價格的平衡,在保證性能及售后成本的前提下,追求最高的性價比。咱們喜歡降低,而且沒有底線,西方售價有底線,達到一定價格后,大家不再降價,形成價格聯盟。最典型的案例是越南電動自行車市場,沒有底線的降價,它們?cè)谌毡竞臀覀冎g最初選擇我們,一分錢一分貨,由于質量問題,最終退出越南市場。
   接著上面的話題,采用5個不同電壓的繼電器,備料需要5個不同儲備,料少價格高。采購的量越大,價格越便宜,如IC芯片采購一個30元,采購10K每個3元,一個芯片不可能的利潤是30元,10K芯片一個一塊,利潤是一萬。采購一個和10K的人工成本和花費的時間相差不同。
回復

使用道具 舉報

ID:965189 發表于 2024-4-29 14:01 | 顯示全部樓層

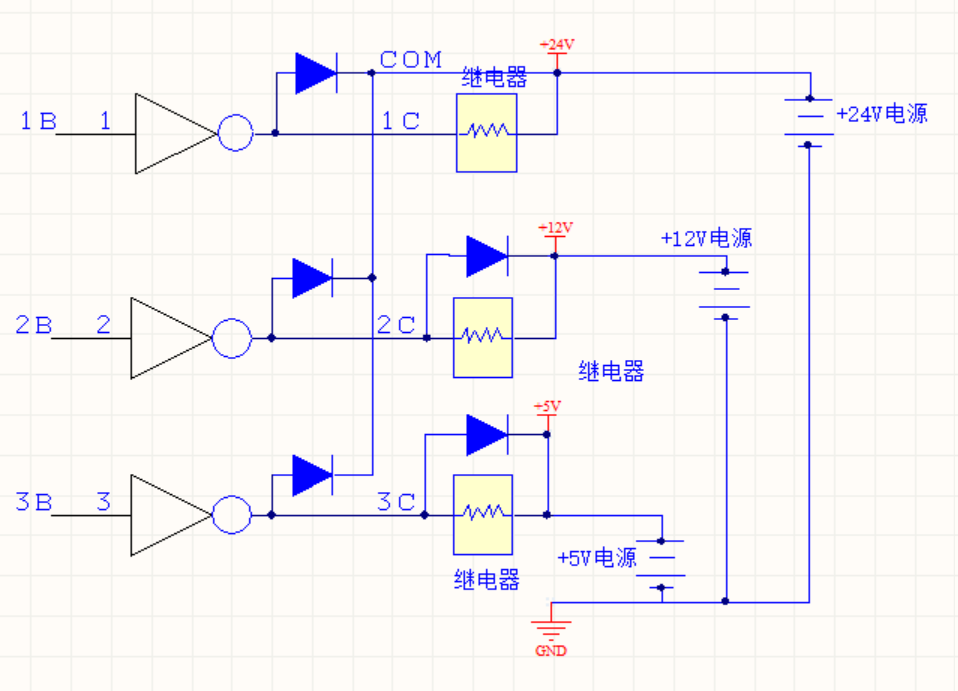

可否這樣使用

ULN2003應用示意圖

ULN2003應用示意圖
回復

使用道具 舉報

ID:624769 發表于 2024-4-29 14:21 | 顯示全部樓層
君工創 發表于 2024-4-29 08:25
看來這個方法可行,COM只接最高電壓,低電壓的不接COM,需要泄放回路的另加二極管�;蛘哒f,COM只能接一組 ...

不可以的! 必須不同的設備單獨接泄流二極管!
舉個簡單的例子,你5V電壓的馬達,達靈頓斷開以后,瞬間電壓達到了10V, 你泄流二極管接在5V上可以瞬間把電放到5V形成電機兩端電壓相等,電機停止。那么,如果你把泄流二極管接到24V上,你覺得能把10V的瞬間電壓從24V電源放掉降到5V么?
所以,只用COM接最高電壓是無效的!必須每個設備單獨接泄流二極管到各自的電源正極。
回復

使用道具 舉報

ID:965189 發表于 2024-4-29 14:42 | 顯示全部樓層
188610329 發表于 2024-4-29 14:21
不可以的! 必須不同的設備單獨接泄流二極管!
舉個簡單的例子,你5V電壓的馬達,達靈頓斷開以后,瞬間 ...

最高電壓接COM,使用內部的二極管,低電壓的另加匯放二極管。
回復

使用道具 舉報

ID:344848 發表于 2024-4-29 15:58 | 顯示全部樓層

無語,這也是XX號稱的幾天學會單片機最典型案例,如果真是這樣,不需要念大學、研究生,太燒錢;一切拿來主義。
回復

使用道具 舉報

ID:344848 發表于 2024-4-29 16:34 | 顯示全部樓層
君工創 發表于 2024-4-29 08:15
我對你使用的數字電位器感興趣,請問價錢多少?她里買到正品?謝謝!

一步一個腳印吧。
回復

使用道具 舉報

ID:965189 發表于 2024-4-29 16:36 | 顯示全部樓層
再來一圖給大學生和研究生們研究。

回復

使用道具 舉報

ID:491875 發表于 2024-4-29 19:40 | 顯示全部樓層
君工創 發表于 2024-4-29 16:36
再來一圖給大學生和研究生們研究。

這個可行
