Proteus仿真 LCD1602顯示問題

ID:1113925 · 發表于 2024-4-30 19:07

用52單片機做作息時間控制器

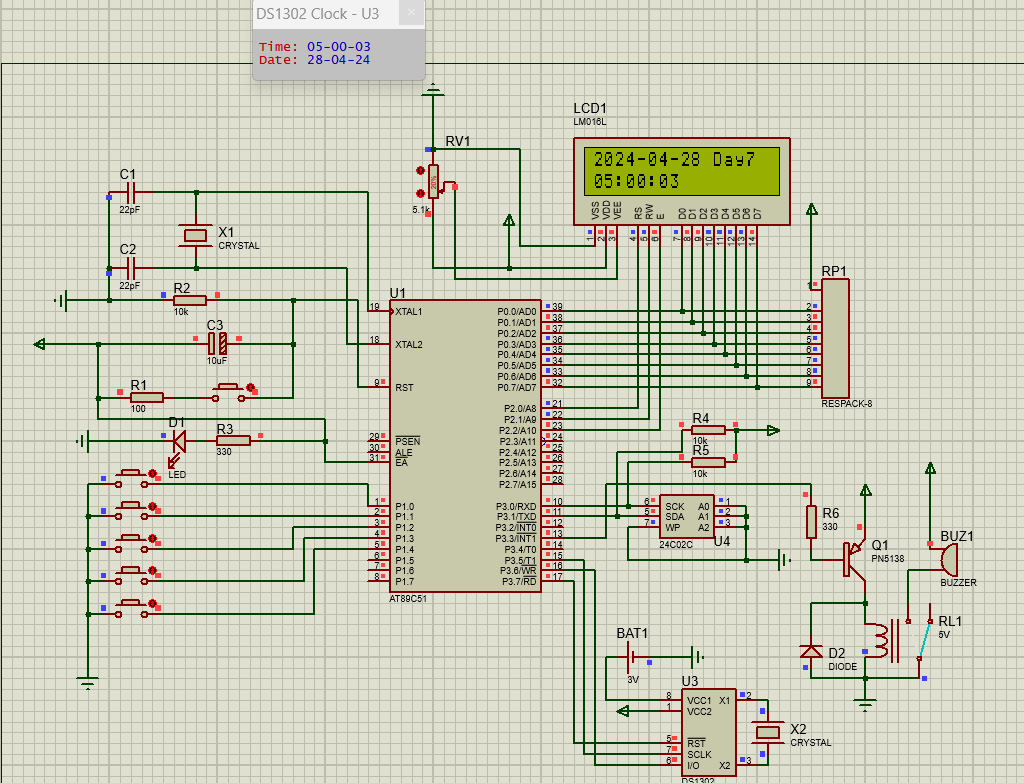

用protues仿真發現時間顯示界面可以正常修改，但是切換到鬧鐘設置界面
時鐘顯示I5-I5，且不能修改，請問這是為什么呢

#include "lcd1602.h"

/*******************************************************************************
* 函數 名    : lcd1602_write_cmd
* 函數功能                : LCD1602寫命令
* 輸入    : cmd：指令
* 輸出          : 無
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_cmd(u8 cmd)
{
      LCD1602_RS=0;//選擇命令
      LCD1602_RW=0;//選擇寫
      LCD1602_E=0;
      LCD1602_DATAPORT=cmd;//準備命令
      delay_ms(1);
      LCD1602_E=1;//使能腳E先上升沿寫入
      delay_ms(1);
      LCD1602_E=0;//使能腳E后負跳變完成寫入
}
#else       //4位LCD
void lcd1602_write_cmd(u8 cmd)
{
      LCD1602_RS=0;//選擇命令
      LCD1602_RW=0;//選擇寫
      LCD1602_E=0;
      LCD1602_DATAPORT=cmd;//準備命令
      delay_ms(1);
      LCD1602_E=1;//使能腳E先上升沿寫入
      delay_ms(1);
      LCD1602_E=0;//使能腳E后負跳變完成寫入

      LCD1602_DATAPORT=cmd<<4;//準備命令
      delay_ms(1);
      LCD1602_E=1;//使能腳E先上升沿寫入
      delay_ms(1);
      LCD1602_E=0;//使能腳E后負跳變完成寫入
}
#endif

/*******************************************************************************
* 函數 名    : lcd1602_write_data
* 函數功能                : LCD1602寫數據
* 輸入    : dat：數據
* 輸出          : 無
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_data(u8 dat)
{
      LCD1602_RS=1;//選擇數據
      LCD1602_RW=0;//選擇寫
      LCD1602_E=0;
      LCD1602_DATAPORT=dat;//準備數據
      delay_ms(1);
      LCD1602_E=1;//使能腳E先上升沿寫入
      delay_ms(1);
      LCD1602_E=0;//使能腳E后負跳變完成寫入
}
#else
void lcd1602_write_data(u8 dat)
{
      LCD1602_RS=1;//選擇數據
      LCD1602_RW=0;//選擇寫
      LCD1602_E=0;
      LCD1602_DATAPORT=dat;//準備數據
      delay_ms(1);
      LCD1602_E=1;//使能腳E先上升沿寫入
      delay_ms(1);
      LCD1602_E=0;//使能腳E后負跳變完成寫入

      LCD1602_DATAPORT=dat<<4;//準備數據
      delay_ms(1);
      LCD1602_E=1;//使能腳E先上升沿寫入
      delay_ms(1);
      LCD1602_E=0;//使能腳E后負跳變完成寫入
}
#endif

/*******************************************************************************
* 函數 名    : lcd1602_init
* 函數功能                : LCD1602初始化
* 輸入    : 無
* 輸出          : 無
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_init(void)
{
      lcd1602_write_cmd(0x38);//數據總線8位，顯示2行，5*7點陣/字符
      lcd1602_write_cmd(0x0c);//顯示功能開，無光標，光標閃爍
      lcd1602_write_cmd(0x06);//寫入新數據后光標右移，顯示屏不移動
      lcd1602_write_cmd(0x01);//清屏
}
#else
void lcd1602_init(void)
{
      lcd1602_write_cmd(0x28);//數據總線4位，顯示2行，5*7點陣/字符
      lcd1602_write_cmd(0x0c);//顯示功能開，無光標，光標閃爍
      lcd1602_write_cmd(0x06);//寫入新數據后光標右移，顯示屏不移動
      lcd1602_write_cmd(0x01);//清屏
}
#endif

/*******************************************************************************
* 函數 名    : lcd1602_clear
* 函數功能                : LCD1602清屏
* 輸入    : 無
* 輸出          : 無
*******************************************************************************/
void lcd1602_clear(void)
{
      lcd1602_write_cmd(0x01);
}

/*******************************************************************************
* 函數 名    : lcd1602_show_string
* 函數功能                : LCD1602顯示字符
* 輸入    : x,y：顯示坐標，x=0~15，y=0~1;
                                 str：顯示字符串
* 輸出          : 無
*******************************************************************************/
void lcd1602_show_string(u8 x,u8 y,u8 *str)
{
      u8 i=0;

      if(y>1||x>15)return;//行列參數不對則強制退出

      if(y<1)       //第1行顯示
      {
            while(*str!='\0')//字符串是以'\0'結尾，只要前面有內容就顯示
            {
                     if(i<16-x)//如果字符長度超過第一行顯示范圍，則在第二行繼續顯示
                     {
                              lcd1602_write_cmd(0x80+i+x);//第一行顯示地址設置
                     }
                     else
                     {
                              lcd1602_write_cmd(0x40+0x80+i+x-16);//第二行顯示地址設置
                     }
                     lcd1602_write_data(*str);//顯示內容
                     str++;//指針遞增
                     i++;
            }
      }
      else       //第2行顯示
      {
            while(*str!='\0')
            {
                     if(i<16-x) //如果字符長度超過第二行顯示范圍，則在第一行繼續顯示
                     {
                              lcd1602_write_cmd(0x80+0x40+i+x);
                     }
                     else
                     {
                              lcd1602_write_cmd(0x80+i+x-16);
                     }
                     lcd1602_write_data(*str);
                     str++;
                     i++;
            }
      }
}

#ifndef _lcd1602_H
#define _lcd1602_H

#include "public.h"

//LCD1602數據口4位和8位定義，若為1，則為LCD1602四位數據口驅動，反之為8位
#define LCD1602_4OR8_DATA_INTERFACE       0       //默認使用8位數據口LCD1602

//管腳定義
//sbit LCD1602_RS=P2^6;//數據命令選擇
//sbit LCD1602_RW=P2^5;//讀寫選擇
//sbit LCD1602_E=P2^7; //使能信號

sbit LCD1602_RS=P2^0;//數據命令選擇
sbit LCD1602_RW=P2^1;//讀寫選擇
sbit LCD1602_E=P2^2; //使能信號

#define LCD1602_DATAPORT P0       //宏定義LCD1602數據端口

//函數聲明
void lcd1602_init(void);
void lcd1602_clear(void);
void lcd1602_show_string(u8 x,u8 y,u8 *str);

#endif

#ifndef __TIME_H
#define __TIME_H

#include "public.h"

void time0_init(void);

#endif

#include "time.h"

void time0_init(void)
{
      TMOD|=0X01;
      TH0=0xDC;
      TL0=0x00;//定時10ms
      ET0=1;
      EA=1;
      TR0=1;
}
