關于PCB過大電流的方法,新手請教

ID:876099 · 發表于 2024-5-6 16:13

論壇朋友們大家好，目前我也是剛開始工作，并且目前我們公司負責硬件的較少，加上以前同學朋友也沒干這一行，導致感覺孤立無援

目前遇到這么一個問題，有客戶需求要定制一款220V輸入，然后輸出端繼電器有4路，需要提供220V供電功能，最大的電器電流大概在20A，總的大概30A不到（簡單說就是4路繼電器，其中一路繼電器的電流最大時非常高大概20A，其他的都是些小電器電流不高）

因為我之前繪制的pcb大多數是12V以下電路，所以關于大電流這一塊沒有太多經驗

目前我了解到的方法大概有（其中方法并不一定對，有錯誤希望大佬提出：
1、增大線寬
2、走線開窗鍍錫
3、使用鋁基板
其他的暫時不知道了

希望大佬們抽空看見可以解答一下，相互交流相互學習，鞠躬致謝

ID:1079566 · 發表于 2024-5-6 17:03

其實20A~30A大電流的, 都不會PCB繼電器了. 即使有, 也可以選擇頂部有6.35端子的.

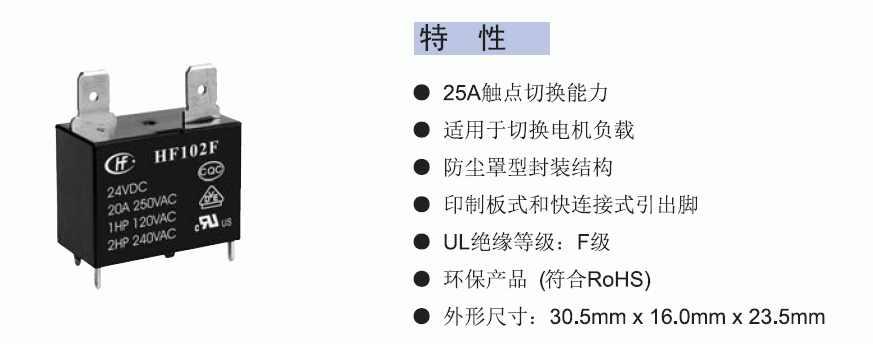

下圖是25A的.

如果真要走PCB, 可以就近(繼電器)放置PCB端子,導線直接引出. 大電流在PCB上走線越短短好.并且加寬,布錫(阻焊層開窗)

ID:69038 · 發表于 2024-5-6 17:10

使用鋁基板與大過流沒有必然的關系�？稍黾鱼~厚、線寬，可開窗加錫，可用銅條、銅線來擴流。

ID:1057925 · 發表于 2024-5-6 17:24

走粗銅線或者銅條,阻焊開窗焊接

ID:1065749 · 發表于 2024-5-6 17:46

20A電流并不大，只是電壓高而已，用你上面的3種方法都能做到。

ID:57657 · 發表于 2024-5-6 23:37

ZSJM 發表于 2024-5-6 17:03
其實20A~30A大電流的, 都不會PCB繼電器了. 即使有, 也可以選擇頂部有6.35端子的.
下圖是25A的.

樓主沒有說明220V是直流電還是交流電，此類繼電器觸點直流電不能超過30V，否則容易粘連。

ID:876099 · 發表于 2024-5-7 09:20

ZSJM 發表于 2024-5-6 17:03
其實20A~30A大電流的, 都不會PCB繼電器了. 即使有, 也可以選擇頂部有6.35端子的.
下圖是25A的.

好的謝謝

ID:876099 · 發表于 2024-5-7 09:20

zhuls 發表于 2024-5-6 17:10
使用鋁基板與大過流沒有必然的關系。可增加銅厚、線寬，可開窗加錫，可用銅條、銅線來擴流。

我也是網上百度到的，謝謝解答

ID:876099 · 發表于 2024-5-7 09:21

18689719961 發表于 2024-5-6 17:46
20A電流并不大，只是電壓高而已，用你上面的3種方法都能做到。

好的了解謝謝

ID:876099 · 發表于 2024-5-7 09:21

npn 發表于 2024-5-6 23:37
樓主沒有說明220V是直流電還是交流電，此類繼電器觸點直流電不能超過30V，否則容易粘連。

220v交流電的，目前需求說的是要負載空調

ID:401564 · 發表于 2024-5-8 13:05

大電流跟鋁基板沒什么必然的關系呀
鋁基板是散熱,那如果你只是電流,溫度不高的話,就不需要鋁基板了
30A在功率電器中,并不算很大的電流,PCB開窗加錫,開窗要注意一下,不要一下開一大片,PCB會變形的,你參考一下別人開關電源就知道要怎么開了
繼電器要有功率要有一定的余量

ID:788390 · 發表于 2024-5-8 14:30

開頻率快的話換成MOS管，不開窗碓錫，換成銅條導流，加上扇熱片

ID:712493 · 發表于 2024-5-8 17:08

鋁基板是單面，220V絕緣很麻煩吧

ID:396024 · 發表于 2024-5-10 21:15

空調的啟動電流比較大，要考慮一下。

ID:1034262 · 發表于 2024-5-10 23:43

銅箔盡量寬，鍍錫。

ID:1071498 · 發表于 2024-5-13 15:49

20A電流，10mm寬 1OZ厚銅箔；2OZ銅箔可走7mm寬線；雙面板的話可采取兩面同時走線并大量打大過孔的方式走線；走線寬度不允許的情況下，可開窗鍍錫；你這種電流還沒達到要開窗焊銅條的等級。
