基于51單片機射頻RFID考勤數計數系統設計

[復制鏈接]
ID:1120652 發表于 2024-5-14 11:22 | 顯示全部樓層 |閱讀模式
51單片機射頻RFID考勤上課上班統計設計主要具有如下功能:
本設計由STC89C52單片機電路+RFID模塊電路+1602液晶顯示電路+按鍵電路+蜂鳴器報警電路+電源電路組成。
1、系統有3張，分別代表依次是張三、李四、王二。
2、任何一個人刷成功能，1602液晶響應顯示，未刷顯示空“ ”位置上空的，刷成功后相應位置顯示有人。
3、液晶第二行顯示刷的人數，即出勤總?cè)藬?shù)。
4、按下按鍵表示上課，如果簽到人數和總?cè)藬?shù)不符合，蜂鳴器
具體程序和圖見本帖附件

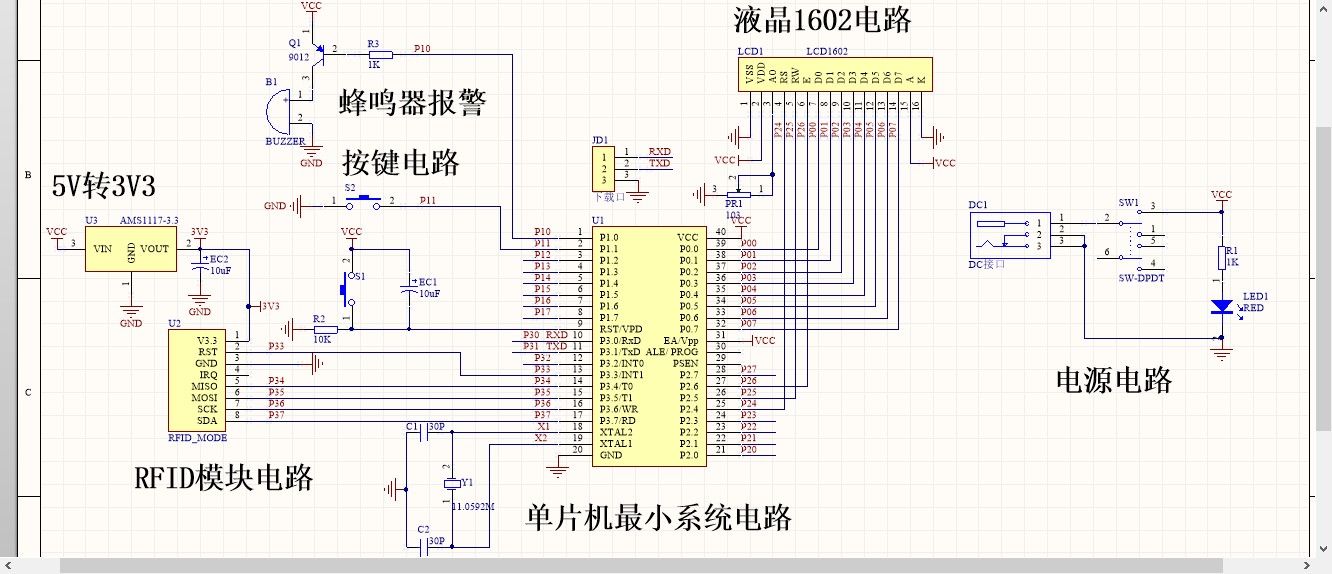

原理圖如下所示：

原理圖

原理圖
單片機源碼如下：
  1. #include<reg52.h> //包含頭文件，一般情況不需要改動，頭文件包含特殊功能寄存器的定義
  2. #include<stdio.h>
  3. #include <intrins.h>
  4. #include "delay.h"
  5. #include "rc522.h"
  6. #include "1602.h"

  8. sbit key = P1^1;  //接口定義
  9. sbit buzzer  = P1^0;  //接口定義

  11. /*********/
  12. unsigned char code zsID[4]={0x56,0xe9,0xe0,0x73};        //張三號
  13. unsigned char code lsID[4]={0x8a,0xa7,0xe3,0x73};        //李四號
  14. unsigned char code weID[4]={0xc9,0xad,0x84,0xc3};        //王二號
  15. /*********/

  17. unsigned char UID[5];        //號
  18. unsigned char Temp[4] ; //暫存數組

  20. unsigned long time_20ms;   //定時計數
  21. char dis0[16];                //液晶顯示數組
  22. char dis1[16];
  23. unsigned char zsFlag =' ';//張三 是否到標志
  24. unsigned char lsFlag =' ';//李四 是否到標志
  25. unsigned char weFlag =' ';//王二 是否到標志
  26. unsigned char disFlag =0;        //顯示標志
  27. unsigned char manNum=0;                         //人數
  28. bit buzFlag = 0; //蜂鳴器報警標志
  29. void Init_Timer0(void);                 //函數聲明
  30. void UART_Init(void);
  31. void uartSendStr(unsigned char *s,unsigned char length);
  32. void uartSendByte(unsigned char dat);

  34. void main (void)
  35. {
  36.         unsigned char disPlace=0;        //顯示位置
  37.         Init_Timer0();        //定時器0初始化
  38.         UART_Init();          //串口初始化

  40.         buzzer = 0; //報警         開
  41.         LCD_Init();           //初始化液晶
  42.         DelayMs(100);          //延時有助于穩定
  43.         LCD_Clear();
  44.         buzzer = 0; //報警         關

  46.         PcdReset();//復位RC522
  47.         PcdAntennaOn();//開啟天線發射

  49.         sprintf(dis0,"ZS:%c LS:%c WE:%c ",zsFlag,lsFlag,weFlag);//打印數據
  50.         LCD_Write_String(0,0,dis0);//顯示第二行

  52.         while (1)         //主循環
  53.         {

  55.                  if(PcdRequest(0x52,Temp)==MI_OK)  //檢測到號
  56.             {
  57.               if(PcdAnticoll(UID)==MI_OK) //讀取號成功
  58.               {
  59.                 uartSendByte(0x00);        //串口發送號
  60.                         uartSendStr(UID,4);
  61.                 uartSendByte(0x00);
  62.                         if((UID[0]==zsID[0])&&(UID[1]==zsID[1]))//張三 到
  63.                         {
  64.                                 if(zsFlag != 0xff)        //第一次刷到該
  65.                                 {
  66.                                         zsFlag =0xff;           //顯示 到
  67.                                         time_20ms = 8;buzzer = 0;          //蜂鳴器短暫鳴叫
  68.                                 }
  69.                         }
  70.                         else if((UID[0]==lsID[0])&&(UID[1]==lsID[1]))//李四 到
  71.                         {
  72.                                 if(lsFlag != 0xff)          //第一次刷到該
  73.                                 {
  74.                                         lsFlag =0xff;          //顯示 到
  75.                                         time_20ms = 8;buzzer = 0;         //蜂鳴器短暫鳴叫
  76.                                 }
  77.                         }
  78.                         else if((UID[0]==weID[0])&&(UID[1]==weID[1]))//李四 到
  79.                         {
  80.                                 if(weFlag != 0xff)         //第一次刷到該
  81.                                 {
  82.                                         weFlag =0xff;          //顯示 到
  83.                                         time_20ms = 8;buzzer = 0;        //蜂鳴器短暫鳴叫
  84.                                 }
  85.                         }
  86.               }
  87.             }
  88.                 if(disFlag  == 1)
  89.                 {
  90.                         sprintf(dis0,"ZS:%c LS:%c WE:%c ",zsFlag,lsFlag,weFlag);//打印數據
  91.                         LCD_Write_String(0,0,dis0);//顯示第二行
  92.                         manNum=0;                        //清空總?cè)藬?shù)
  93.                         if(zsFlag==0xff)                //張三到 +1
  94.                         {manNum=manNum+1;}
  95.                         if(lsFlag==0xff)
  96.                         {manNum=manNum+1;}        //李四到 +1
  97.                         if(weFlag==0xff)
  98.                         {manNum=manNum+1;}        //王二到 +1
  99.                         sprintf(dis1,"ZongRen:%d  ",(int)manNum);//打印數據
  100.                         LCD_Write_String(0,1,dis1);//顯示第二行
  101.                         disFlag =0;
  102.                 }

  104.                 if(key == 0) //按鍵按下
  105.                 {
  106.                         if(manNum != 3)          //人數不夠
  107.                         {
  108.                                 buzFlag = 1; //蜂鳴器報警標志
  109.                         }
  110.                 }

  112.         }
  113. }


  116. void Init_Timer0(void)
  117. {
  118.         TMOD |= 0x01;          //使用模式1，16位定時器，使用"|"符號可以在使用多個定時器時不受影響
  119.         TH0=(65536-20000)/256;                  //重新賦值 20ms
  120.         TL0=(65536-20000)%256;
  121.         EA=1;            //總中斷打開
  122.         ET0=1;           //定時器中斷打開
  123.         TR0=1;           //定時器開關打開
  124. }

  126. void Timer0_isr(void) interrupt 1
  127. {
  128.         TH0=(65536-20000)/256;                  //重新賦值 20ms
  129.         TL0=(65536-20000)%256;
  130.         time_20ms++;
  131.         if(time_20ms%10==0)           //定時顯示
  132.         {
  133.                 disFlag = 1 ;
  134.                 DelayMs(150);
  135.                 if(buzFlag == 1) buzzer =!buzzer;//蜂鳴器報警
  136.                 else buzzer = 1;//不報警
  137.         }
  138. }

  140. void UART_Init(void)
  141. {
  142.     SCON  = 0x50;                        // SCON: 模式 1, 8-bit UART, 使能接收
  143.     TMOD |= 0x20;               // TMOD: timer 1, mode 2, 8-bit 重裝
  144.     TH1   = 0xFD;               // TH1:  重裝值 9600 波特率 晶振 11.0592MHz
  145.         TL1 = TH1;
  146.     TR1   = 1;                  // TR1:  timer 1 打開
  147.     EA    = 1;                  //打開總中斷
  148.     ES    = 1;                  //打開串口中斷
  149. }


  152. void uartSendByte(unsigned char dat)
  153. {
  154.         unsigned char time_out;
  155.         time_out=0x00;
  156.         SBUF = dat;                          //將數據放入SBUF中
  157.         while((!TI)&&(time_out<100))  //檢測是否發送出去
  158.         {time_out++;DelayUs2x(10);}        //未發送出去 進行短暫延時
  159.         TI = 0;                                                //清除ti標志
  160. }

  162. void uartSendStr(unsigned char *s,unsigned char length)
  163. {
  164.         unsigned char NUM;
  165.         NUM=0x00;
  166.         while(NUM<length)        //發送長度對比
  167.         {
  168.                 uartSendByte(*s);  //放松單字節數據
  169.                 s++;                  //指針++
  170.                 NUM++;                  //下一個++
  171.            }
  172. }

  174. void UART_SER (void) interrupt 4         //串行中斷服務程序
  175. {
  176.         if(RI)                        //判斷是接收中斷產生
  177.         {
  178.                 RI=0;                      //標志位清零
  179.         }
  180.         if(TI)  //如果是發送標志位，清零
  181.         TI=0;

復制代碼
原理圖: 無
仿真: 無
代碼: 開源-考勤.zip (296.13 KB, 下載次數: 11)
