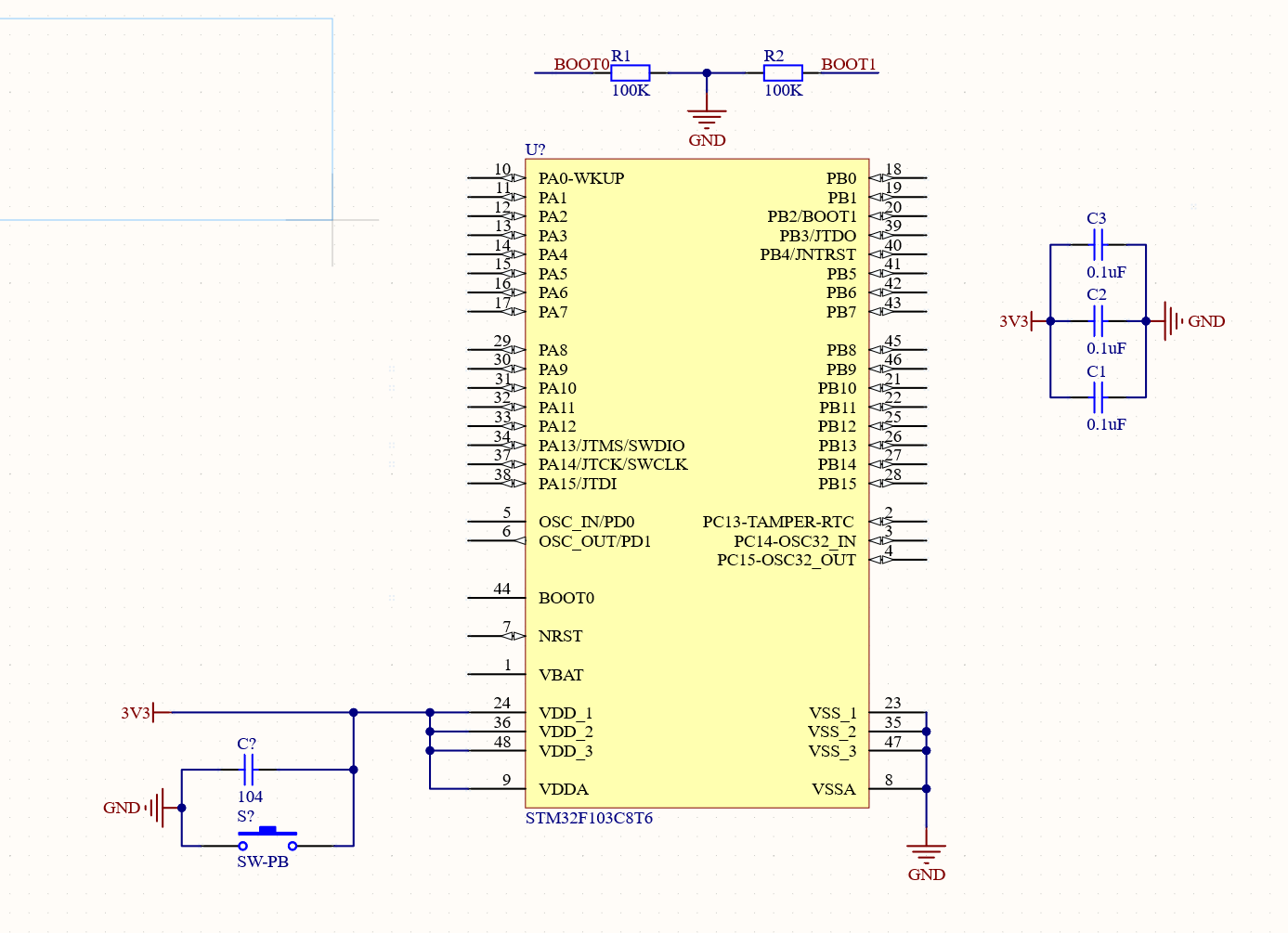

可以解釋一下這個單片機最小系統怎么工作的嗎我實在是沒研究明白

ID:123289 · 發表于 2024-5-27 16:25

時鐘：負責運行的節拍；
程序存儲器：負責存放運行的程序；
內存：負責存放臨時數據；
接口：負責與外界交流信息；
定時器：負責時鐘處理；
復位：負責程序的開始運行；
現在的單片機是將上述集成于一個芯片上了，所以最小系統就是一片MCU芯片＋電源。

ID:857072 · 發表于 2024-5-27 23:23

現在單片機，有供電就能跑了。其他的都是可有可無的。

ID:879348 · 發表于 2024-5-28 08:31

供電就能工作，但是標準電路是要求有晶振的，不然官方的代碼跑不了，沒晶振要修改啟動代碼

ID:1121801 · 發表于 2024-5-28 08:32

BOOT0與BOOT1設置啟動方式，兩個同時接地，啟動模式從主閃存啟動；
右側3.3V電源接三個電容進行濾波輸入；
左側接VDD的一個按鍵電路，斷電再上電實現復位。
你是不是沒看到晶振感覺到奇怪？如果是這樣你應該看一下MCU的用戶手冊，STM32單片機是內部自帶RC振蕩器的，對于一些要求時序精度不太高的場合，可以不需要接晶振

ID:69038 · 發表于 2024-5-28 10:09

就光禿禿的一個核心板，連一個led都沒有，能有什么功能原理？
充其量就是通個電，沒燒入代碼，連電流都看不出有多大變化。
好比一塊空地，基礎剛建好，能說房子有多漂亮嗎？
還有你這個按鍵這樣接，真的可以嗎？

ID:237471 · 發表于 2024-5-28 10:37

zhuls 發表于 2024-5-28 10:09
就光禿禿的一個核心板，連一個led都沒有，能有什么功能原理？
充其量就是通個電，沒燒入代碼，連電流都看 ...

哈哈，這個按鈕是新式解法，按下后后啟動電源短路保護，切斷供電，松開后電源恢復，單片機上電復位

ID:746201 · 發表于 2024-5-28 10:44

zhuls 發表于 2024-5-28 10:09
就光禿禿的一個核心板，連一個led都沒有，能有什么功能原理？
充其量就是通個電，沒燒入代碼，連電流都看 ...

電容和按鍵并聯，是上電復位和手動復位啊，正常的不用質疑

ID:746201 · 發表于 2024-5-28 10:46

BOOT是啟動設置，三電窩并聯是電源濾波退耦，電容和開關并聯是上電復位和手動復位，都正常啊

ID:829223 · 發表于 2024-5-28 11:36

電路有問題吧

ID:69038 · 發表于 2024-5-28 11:49

lxyj1971 發表于 2024-5-28 10:44
電容和按鍵并聯，是上電復位和手動復位啊，正常的不用質疑

難道網絡卡了？
我這邊看到的明明是按鍵連接3V3和GND，按下按鍵電源3V3就掛了。。

ID:69038 · 發表于 2024-5-28 11:52

lxyj1971 發表于 2024-5-28 10:44
電容和按鍵并聯，是上電復位和手動復位啊，正常的不用質疑

再說了，復位腳是7腳NRST，不是電源腳啊，
即便你按下鍵后電源不壞也會重啟，也算另類復位吧，但代價有點大。

ID:1007932 · 發表于 2024-5-28 17:52

這復位電路有的東西啊，是覺得電源命太長了嗎

ID:517951 · 發表于 2024-5-29 07:45

這個最小STM32的C8T6的電路板是自己畫的嗎? 復位電路按鍵將3.3V電源對地直接短路了, 需要串一個10K電阻.

ID:69038 · 發表于 2024-5-29 11:22

rayin 發表于 2024-5-29 07:45
這個最小STM32的C8T6的電路板是自己畫的嗎? 復位電路按鍵將3.3V電源對地直接短路了, 需要串一個10K電阻.

串多少個10K都沒用，你認真看一下，按鍵接的是復位腳嗎？

ID:925236 · 發表于 2024-5-29 17:32

沒有晶振，跑不了，還有這個按鍵，接在IO口，不要并電容

ID:1118867 · 發表于 2024-5-30 14:54

yzwzfyz 發表于 2024-5-27 16:25
時鐘：負責運行的節拍；
程序存儲器：負責存放運行的程序；
內存：負責存放臨時數據；

謝謝您
