新版本的大部分型號LOTO示波器的上位機軟件我們改成了導航工具條方式。原來的方式是把所有功能都顯示在不同的標簽頁中，這樣的優點是非�？旖莘奖�，基本上用鼠標一兩次點擊就能直達想要的功能設置。但是缺點是不熟練的客戶可能記不住各種功能的標簽位置在哪里，反而變得不快捷。為了適應大部分初學者客戶的操作習慣，我們?cè)谛掳姹镜纳衔粰C(jī)軟件上改變了顯示方式，將所有功能分類整理，用導覽的方式展示，這樣更方便不熟悉的客戶通過導覽找到各個功能的入口。同時，隨著LOTO示波器軟件的功能越來越多，這種導覽的方式能容納更多的新功能。
下載附件
2024-5-28 15:26 上傳

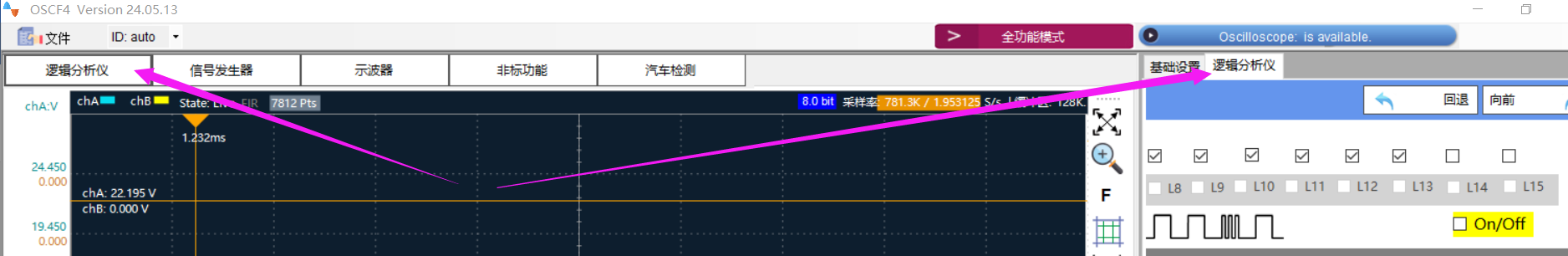

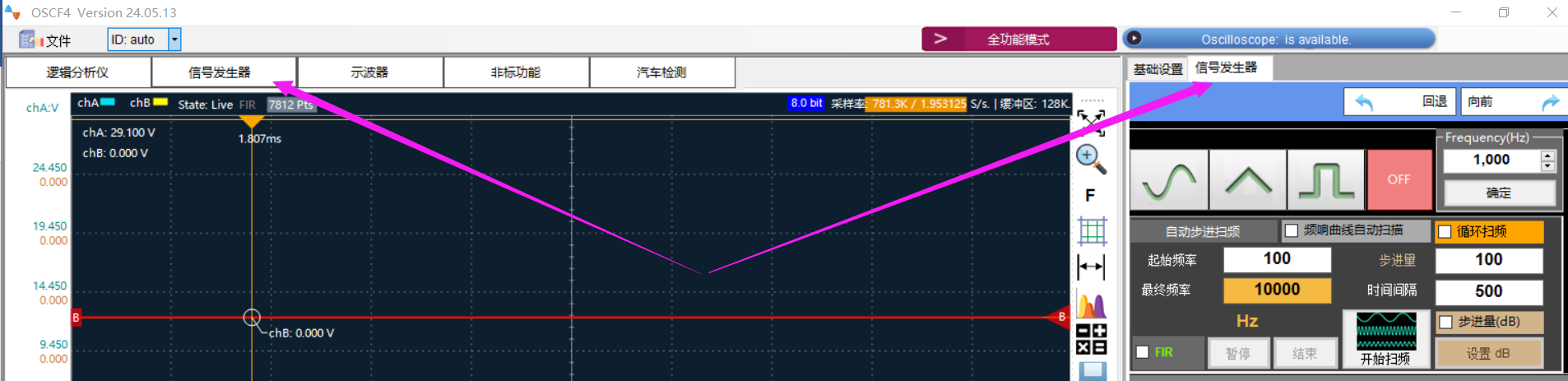

邏輯分析儀和信號發生器是單一的功能，所以從這個導覽條點擊之后，會直接在右側的“其他功能”標簽顯示對應的功能設置頁面。
下載附件
2024-5-28 15:26 上傳
下載附件
2024-5-28 15:26 上傳

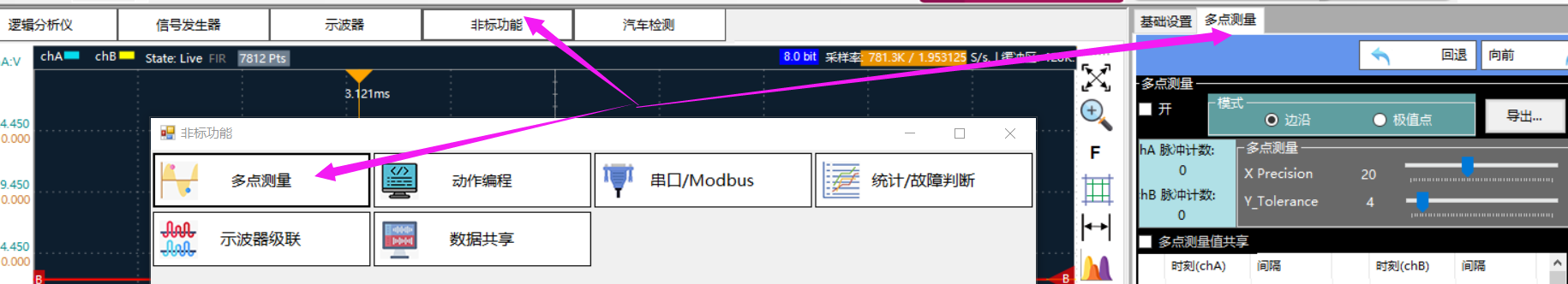

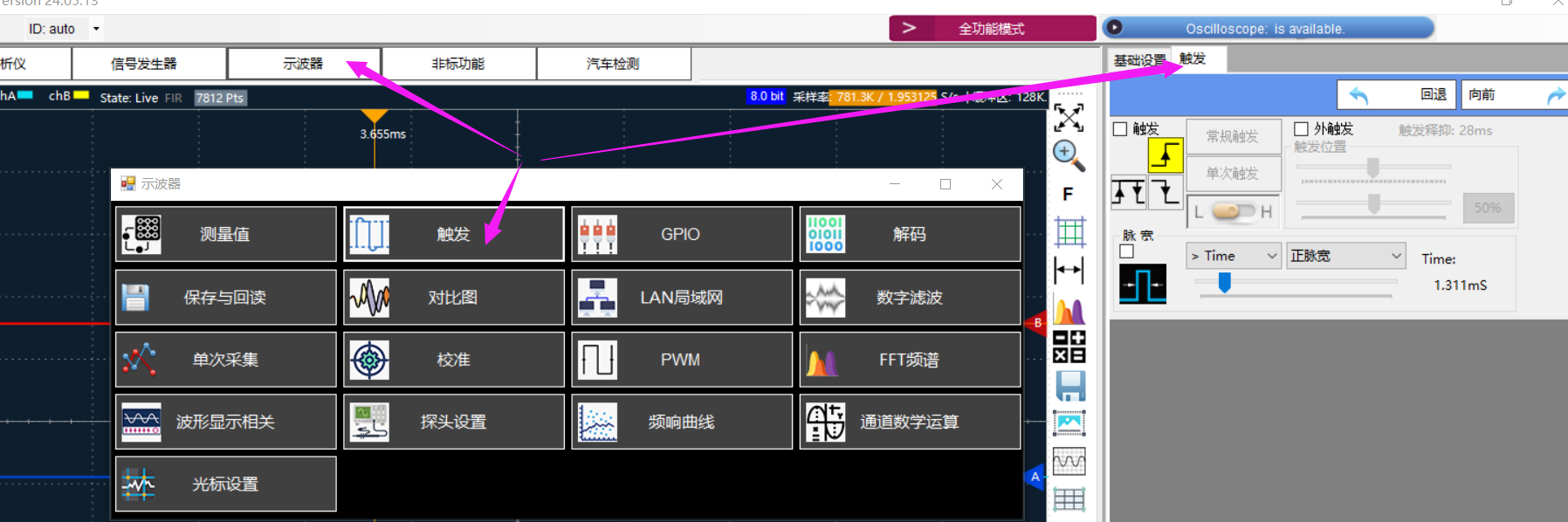

對于復合功能而言，比如后面的“示波器”，“非標功能”等，點擊后會彈出導覽頁面供我們選擇具體要使用哪個功能，通過點擊具體的功能按鈕，才會打開對應的功能設置頁面。
下載附件
2024-5-28 15:26 上傳
下載附件
2024-5-28 15:26 上傳

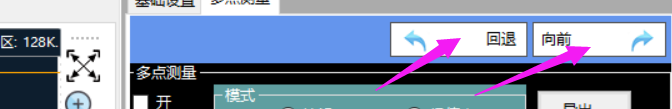

如果我們使用比較多的示波器功能，并且需要頻繁切換，那么上面的導覽方式就顯得有點麻煩，每次操作都要先進入導覽，再具體選擇一遍功能。為了消除這樣的不便，我們?cè)黾恿饲斑M(jìn)后退按鈕，可以快速切換之前在導覽時打開過的示波器具體功能頁面，如下圖所示：
下載附件
2024-5-28 15:26 上傳
|
