無刷電路的問題,為什么RS3的額定功率才0.25W夠用嗎

ID:1091094 · 發表于 2024-6-11 14:22

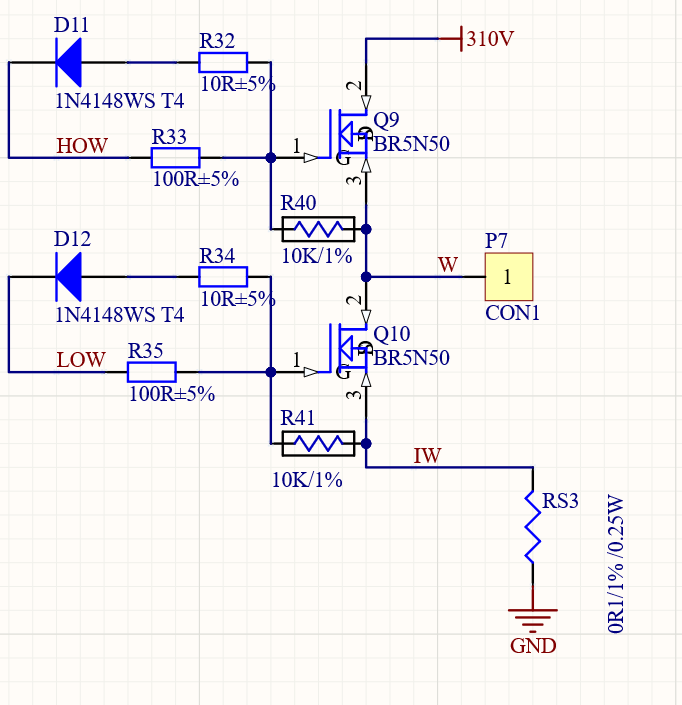

這是無刷電路的電機一個相的電路圖，電機每?jī)蓚€(gè)相之間的電阻是40歐姆。
我想問為什么RS3的額定功率才0.25W夠用嗎？

ID:1109793 · 發表于 2024-6-11 15:06

310V的無刷？

ID:1079566 · 發表于 2024-6-11 16:12

P=I*I*R
0.25=I*I*0.1

I=1.58(最大平均電流)
有3路, 所以電機最大驅動功率是3*220*1.58 約 1000瓦

實際選擇, 至少是多1倍余量. 應該是電機功率比較小.

ID:953019 · 發表于 2024-6-11 16:58

電機多少W的,相電流max:2.5A,峰值功率775W,這要結合你電機功率來看。

ID:1034262 · 發表于 2024-6-11 18:02

0.25W 0.1R電阻可以通過接近1.6A的電流，對應大約300W的功率。

ID:344848 · 發表于 2024-6-11 18:34

電路圖Q9和Q10沒畫體二極管，每時刻只能導通一相，Q9和Q10不能同時導通，RS3是限流電阻，與功率有關！

ID:466250 · 發表于 2024-6-11 20:20

首先RS3一般是合金電阻=0.5W，由于電機相間有寄生電容，普通碳膜會耐受不住脈沖沖擊而損壞需要更大的功率。合金電阻則有非常好的耐電流沖擊能力。
一般相之間的電阻不能作為實際功率值，需要參考銘牌上的功率參數和電流參數。
這個電路如果按40歐姆，310V全部加到線圈上，電流=7.75A，按這個最大電流取值的話，RS3=7.5mR時，也就0.45W，所以也完全沒用任何問題。一般都會盡可能把值取大，提高電路的采樣精度，一般是按最大電流的保護閥值取值。

ID:344848 · 發表于 2024-6-11 23:35

本帖最后由 donglw 于 2024-6-12 05:37 編輯

請看圖回答問題，圖中取值是0.1歐姆，不是7.5毫歐姆，單位差一千倍。

ID:466250 · 發表于 2024-6-12 09:37

donglw 發表于 2024-6-11 23:35
請看圖回答問題，圖中取值是0.1歐姆，不是7.5毫歐姆，單位差一千倍。

所以才說需要看實際電流，根據電流去計算。
7.5mR的值，是沒用任何意義的。只是舉例說明。

ID:773929 · 發表于 2024-6-12 15:22

最好還是0.5W

ID:1091094 · 發表于 2024-6-13 08:36

ZSJM 發表于 2024-6-11 16:12
P=I*I*R
0.25=I*I*0.1

這個三項無刷電機的功率計算我不怎么懂，但是330V除以40歐姆，不是已經8A的電流了嗎？
因?yàn)橥姷脑捒隙ㄓ袃蓚€(gè)相，一個相輸入330V，一個輸出到地，形成回路，那么電阻的話就是40歐姆嗎？
我肯定是哪里錯了

ID:1129414 · 發表于 2024-8-2 17:33

沒意義，電機負載電流多大都沒給，看一下電機負載電流，再用歐姆定律，就能算出來

ID:1130086 · 發表于 2024-8-2 18:06

你好，不夠用，您可以試一試用1w
