stc8g單片機用adc控制pwm占空比,在要關閉的時候會閃爍?

ID:1076567 · 發表于 2024-6-13 11:25

用的是stc8g1k08a單片機芯片，用adc把0-5v的模擬信號轉成pwm輸出，占空比小于15%的時候會有點輕微的閃爍，所以直接在占空比小于15%的時候把它關掉，但是在那個臨界的時候led會一直閃是為什么呀
#include "intrins.h"
#include "main.h"
#include "Adc.h"

#define CYCLE    0x1000

AboutPwmPara       PwmPara;                      //PWM相關參數

void delay_us(int n)
{
while (--n);
}

void delay()
{
int i, j;

for (i=0; i<10; i++)
for (j=0; j<1; j++);
}
/*******************************************************************************
** 函數名稱：       Main_Init()
** 函數功能：       參數初始化
** 函數參數：
**
**
** 返回值：       無
*******************************************************************************/
void Main()
{
      P3M0 = 0x00;
      P3M1 = 0x00;
      PwmPara.PwmCnt       =       0;             //Pwm占空比計數器
      PwmPara.PwmPercentage       =       0;
      PwmPara.PwmLast       =       0;
      TMOD = 0x00;
  TL0 = 0xa3;                               //65536-11.0592M/12/1000
  TH0 = 0xff;
  TR0 = 1;                                  //啟動定時器
  ET0 = 1;                                  //使能定時器中斷

      Adc_Init();
      EADC       =       1;             //開啟ADC中斷
      EA             =       1;
      while(1)
      {

            PwmPara.PwmNow       =       AdcPara.AdcVal/1024*100;
            if(PwmPara.PwmLast       ==       0)
                     PwmPara.PwmLast       =       PwmPara.PwmNow;
            PwmPara.PwmLast       =       PwmPara.PwmLast*0.8f+PwmPara.PwmNow*0.2f;
            PwmPara.PwmPercentage       =       (uint8_t)(PwmPara.PwmLast+0.5f);
      }
}

/*******************************************************************************
** 函數名稱：       Time0()
** 函數功能：       定時器0中斷處理函數
** 函數參數：
**
**
** 返回值：       無
*******************************************************************************/
void TM0_Isr() interrupt 1
{
      if(PwmPara.PwmCnt>100)
            PwmPara.PwmCnt       =       0;
      PwmPara.PwmCnt++;

      if(PwmPara.PwmPercentage       <15)
            {
                     PwmPara.PwmPercentage       =       0;
                     P32 = 0;
            }

      if((PwmPara.PwmCnt>0)&&(PwmPara.PwmCnt       <       PwmPara.PwmPercentage))
      {
            if(P32       ==       0)
                     P32       =       1;
      }
      else
      {
            if(P32       ==       1)
                     P32       =       0;
      }
}

adc文件

AboutAdcContrVal       AdcContrVal;                      //控制寄存器參數
AboutAdcCfgVal       AdcCfgVal;                                     //配置寄存器參數
AboutAdcTimVal       AdcTimVal;                                     //時序寄存器
AboutAdcPara       AdcPara;                                                       //ADC相關參數
/* Private function prototypes -----------------------------------------------*/

/* Private functions ---------------------------------------------------------*/
/*******************************************************************************
** 函數名稱：       Adc_Init()
** 函數功能：       初始化
** 函數參數：
**
**
** 返回值：       無
*******************************************************************************/
void Adc_Init(void)
{
      AdcContrVal.AllVal       =       0;
      AdcCfgVal.AllVal             =       0;
//       AdcTimVal.AllVal             =       0;
      AdcPara.ConvertCnt       =       0;                                                                      //連續轉換次數計數器
      AdcPara.AdcVal                      =       0;                                                                      //ADC轉換值

      AdcContrVal.ControlPara.Adc_Power       =       1;                                              //打開ADC電源
      AdcContrVal.ControlPara.Adc_Chs             =       ADC_CHS_P55;       //選擇ADC引腳
      AdcContrVal.ControlPara.Adc_Start       =       1;                                              //開啟ADC轉換
      AdcCfgVal.ControlPara.Speed       =       0x0f;                                                             //將ADC系統時鐘設定為SYSclk/2/16
      AdcCfgVal.ControlPara.Resfmt       =       1;                                                             //將ADC轉換結果右對齊
// ADCTIM = AdcTimVal.AllVal;                //設置 ADC 內部時序
ADCCFG = AdcCfgVal.AllVal;                      //寄存器賦值
ADC_CONTR = AdcContrVal.AllVal;       //寄存器賦值
}

/*******************************************************************************
** 函數名稱：       Adc_Isr()
** 函數功能：       ADC轉換中斷處理函數
** 函數參數：
**
**
** 返回值：       無
*******************************************************************************/
void Adc_Isr() interrupt 5
{
      if(AdcPara.ConvertCnt       >=       CONVERT_TIMES)
      {
            AdcPara.ConvertCnt       =       0;
            AdcPara.SunVal                      =       0;       //ADC轉換值
            for(AdcPara.Temp=0;AdcPara.Temp<CONVERT_TIMES;AdcPara.Temp++)
{
                     AdcPara.SunVal       +=       AdcPara.ConvertVal[AdcPara.Temp];
                     AdcPara.ConvertVal[AdcPara.Temp]       =       0;
}
            if(AdcPara.SunVal       !=       0)
                     AdcPara.AdcVal       =       AdcPara.SunVal/CONVERT_TIMES;
            else
                     AdcPara.AdcVal       =       0;
      }
      AdcPara.ConvertVal[AdcPara.ConvertCnt]       =       ADC_RES*256 + ADC_RESL;
      AdcPara.ConvertCnt++;
      AdcContrVal.ControlPara.Adc_Flag       =       0;       //中斷標志位清0
      AdcContrVal.ControlPara.Adc_Start       =       1;       //開啟ADC轉換
      ADC_CONTR = AdcContrVal.AllVal;                               //寄存器賦值
}

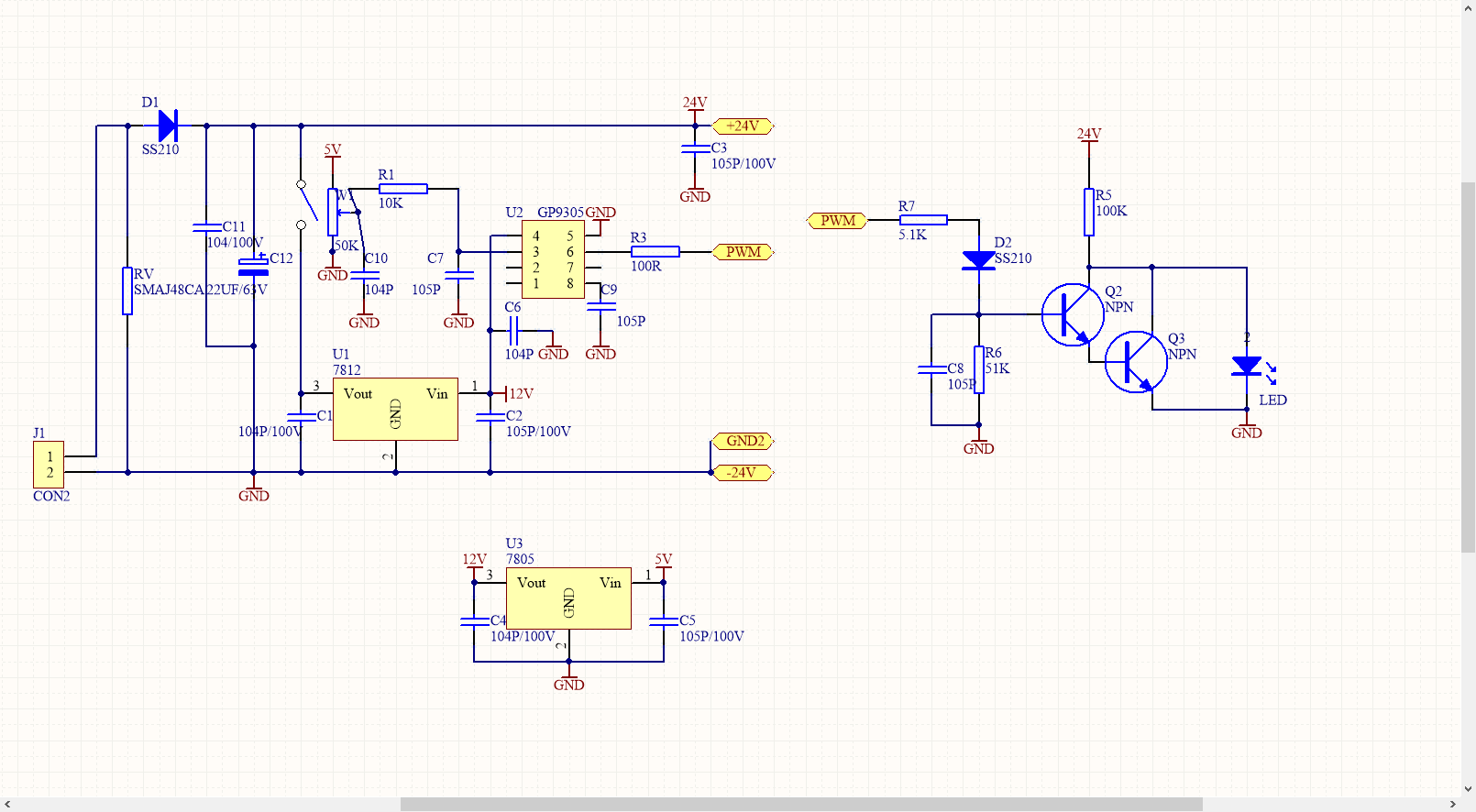

ID:1076567 · 發表于 2024-6-13 11:29

ID:1034262 · 發表于 2024-6-15 11:32

程序沒處理好吧？關閉就無輸出了，閃爍是程序處理的問題。

ID:192020 · 發表于 2024-6-17 17:58

為啥要用定時器來模擬PWM？估計低于10%閃爍是頻率不夠，畢竟定時器模擬的。關了還一直閃你都分析出原因了，AD在臨界值�？梢栽陉P(guān)了之后加個標志，然后判斷高于臨界值多少再打開。還有主函數沒判斷AD轉換完成直接用AdcPara.AdcVal這個值感覺有問題
