TM1650的按鍵輸入能不能接EC11編碼器?

ID:1109793 · 發表于 2024-6-13 15:52

能支撐到多快旋轉速度？

ID:161164 · 發表于 2024-6-13 16:25

ID:1109793 · 發表于 2024-6-13 18:47

lkc8210 發表于 2024-6-13 16:25

他是有一個組合按鍵的狀態的，但是并不是兩個IO產生的AB相信號，這個要怎樣操作才能行？

ID:1109793 · 發表于 2024-6-13 20:01

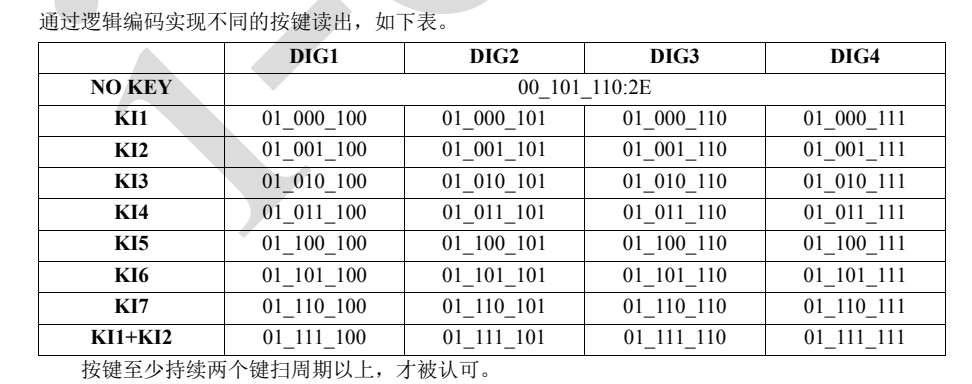

這是另外一個替換型號的PDF的截圖，組合按鍵的編號和單個按鍵的不搭噶啊。

ID:69038 · 發表于 2024-6-13 20:26

xiaobendan001 發表于 2024-6-13 18:47
他是有一個組合按鍵的狀態的，但是并不是兩個IO產生的AB相信號，這個要怎樣操作才能行？

或許可以的，你試試！
A/B相接不同的SEG線，C接COM線
然后不停地讀鍵值。為0就是沒轉動，正轉一個值，反轉一個值。
可能EC11要選用1定位一脈沖的才行，2定位一脈沖的會丟碼。

為什么說可以呢？因為我有試過用1定位一脈沖的代碼，不裝上EC11，而是2個按鍵，發現居然也能讀出方向和鍵值。但裝上2定位一脈沖的EC11后，能識別方向，卻總是少一個鍵值，即轉2格才出一個鍵值。。

ID:69038 · 發表于 2024-6-13 20:28

xiaobendan001 發表于 2024-6-13 18:47
他是有一個組合按鍵的狀態的，但是并不是兩個IO產生的AB相信號，這個要怎樣操作才能行？

但是你為什么要這么做呢？反應速度不夠��！直接用EC11解碼它不香嗎？

ID:1109793 · 發表于 2024-6-14 07:24

zhuls 發表于 2024-6-13 20:28
但是你為什么要這么做呢？反應速度不夠��！直接用EC11解碼它不香嗎？

面板上只有一個1650，加編碼器要另外加線，要是1650好使，就不用加線了。看起來是不怎會好使，速度可能也跟不上

ID:1109793 · 發表于 2024-6-14 07:31

zhuls 發表于 2024-6-13 20:26
或許可以的，你試試！
A/B相接不同的SEG線，C接COM線
然后不停地讀鍵值。為0就是沒轉動，正轉一個值， ...

1定位1脈沖是啥意思？我看某一個寶賣的好像也沒有啥標注啊。這種編碼器，不就是提供一路增量信號嗎？用CPU的io直接使用是可以的，用1650，四個狀態不太好弄，看表格，接到KI1,KI2和DIG1之間，是2E,44,4C,7C,這四個狀態，這得好好研究研究怎么搞。然后還有其他幾個輕觸開關。

ID:1109793 · 發表于 2024-6-14 11:09

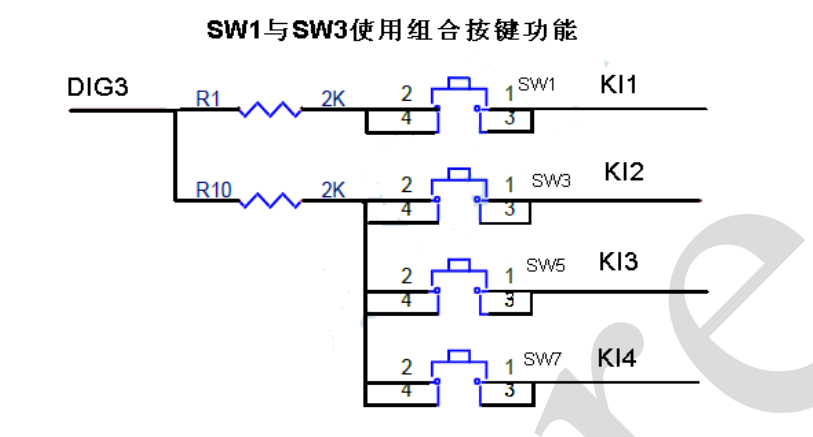

看來還是不行，這樣需要兩個開關分別引出，但是編碼器的兩個開關是共用一個腳的。不用那兩個2K是否可以呢或者共用一個呢？

ID:88256 · 發表于 2024-6-14 11:53

2K電阻是為了防止短路的，可以移到按鍵右邊，這樣用量會多一點，一個按鍵一個。

ID:1109793 · 發表于 2024-6-14 12:49

hhdsdy 發表于 2024-6-14 11:53
2K電阻是為了防止短路的，可以移到按鍵右邊，這樣用量會多一點，一個按鍵一個。

這樣可以嗎？感謝感謝

ID:996773 · 發表于 2024-6-14 16:11

完全可以的，我正準備寫1650的編碼器代碼，速度方面不用擔心，1650遠比手速快，挺實用的

四個線就能解決電源和顯示和旋轉編碼器通吃。想想都心動不已

ID:1109793 · 發表于 2024-6-14 16:54

hi等你發表于 2024-6-14 16:11
完全可以的，我正準備寫1650的編碼器代碼，速度方面不用擔心，1650遠比手速快，挺實用的

四個線就能解決 ...

我準備打樣個小板子測試一下，多多交流哦！

ID:430492 · 發表于 2024-6-14 18:31

感覺不行或者沒啥價值，這樣的組合特別浪費CPU資源，輪詢模式，而且效果不一定好！

ID:466250 · 發表于 2024-6-15 03:30

因采樣速度太慢，不可以接編碼器

ID:1034262 · 發表于 2024-6-15 11:20

不可以，編碼器有相位、速度要求

ID:1109793 · 發表于 2024-6-15 12:34

coody_sz 發表于 2024-6-15 11:20
不可以，編碼器有相位、速度要求

有測試過嘛？我現在就是想不明白怎樣利用讀到的鍵值進行操作得到想要的結果。

ID:624769 · 發表于 2024-6-15 21:02

xiaobendan001 發表于 2024-6-15 12:34
有測試過嘛？我現在就是想不明白怎樣利用讀到的鍵值進行操作得到想要的結果。

沙發的貼圖你沒看明白么？
想法是好的，現實是殘酷的，撇開如何判斷我們不說，你要能保證 EC11的電平變化大于 40ms 才有可能正確識別，按照高高，高低，低低，低高，這個變化為一個周期，你需要 160ms 以上完成旋轉一格，且不說，1秒最多勻速轉6格的難度大不大，使用起來是不是會覺得非常的不舒服。你就算動作超慢，2秒轉一格，你如何保證 1格的4個變化，比如從高高=〉高低=〉低低每次的變化，都能被正確的捕捉到？

ID:69038 · 發表于 2024-6-16 13:47

本帖最后由 zhuls 于 2024-6-16 16:24 編輯

很遺憾地告訴樓主和12#，試驗失敗了！根本沒法用！

ec11_val=100;
while(1)
{
keynum= FD650_READ();
switch (keynum)
{
case 0x44 :
ec11_val++;
break;
case 0x6c :
ec11_val--;
break;
default:
break;
}
led_buf[0]=display[ec11_val/1000];
led_buf[1]=display[ec11_val/100%10];
led_buf[2]=display[ec11_val/10%10];
led_buf[3]=display[ec11_val%10];
display_led_all();

復制代碼

顯示結果不是不跳，就是亂跳，哪怕你轉動的再慢都不行！
究其原因是1650的按鍵檢測速度跟不上EC11的脈沖變化。
所以，死心吧！

不要浪費時間，不要再償試了~~

ID:1109793 · 發表于 2024-6-17 07:35

zhuls 發表于 2024-6-16 13:47
很遺憾地告訴樓主和12#，試驗失敗了！根本沒法用！
顯示結果不是不跳，就是亂跳，哪怕你轉動的再慢都不行 ...

我覺得應該是使用四個狀態，你這只用了兩個，好像不太對。我的板子快到了，但是編碼器沒找到，本來我在10多年前有用過EC16的，可惜翻了半天，沒找到。打算下次讓他們順便帶一個回來。不知道什么時候能拿到

ID:824490 · 發表于 2024-6-17 11:31

xiaobendan001 發表于 2024-6-17 07:35
我覺得應該是使用四個狀態，你這只用了兩個，好像不太對。我的板子快到了，但是編碼器沒找到，本來我在10 ...

對的，EC11要有時序的，沒有時序是不會被正確解碼的~~~

ID:1109793 · 發表于 2024-6-22 07:29

使用手上的AIP650EO研究了一下，發現一個問題，不知道TM1650是不是也這樣。
就是資料里面的NOKEY的鍵值返回0X2E只出現在上電后的狀態。當某個按鍵按下，例如0X74，再抬起時，讀到的鍵值是0X34，而并不是0X2E。測試了四個按鍵，抬起后的值都不一樣，都是高四位變化，低四位不變。這是啥情況。在它的資料里面沒有提及這個問題。

ID:1109793 · 發表于 2024-6-22 10:52

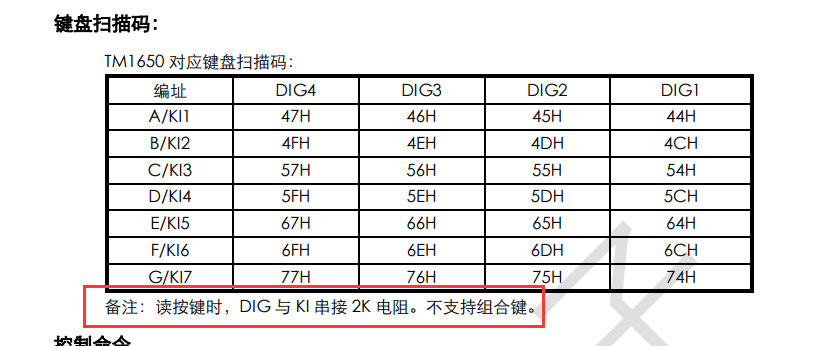

這兩個芯片看起來還是有區別的，找到了1650的PDF里面顯示不支持組合鍵，但是AIP650EO是支持的，但是必須接到KI1和KI2上面。
1650的資料里面同樣沒有顯示按鍵釋放后的鍵值。對于按下的鍵值，看了下DIG1上面的幾個，應該是一樣的。

ID:1109793 · 發表于 2024-6-22 15:11

哎，百度上搜到的1650的資料只能看第一頁，但是上面明顯表示是支持組合鍵的。

ID:1109793 · 發表于 2024-6-22 19:37

非常遺憾，需要很慢的擰動才能有正確的解碼，沒辦法了。
此貼終結！

ID:123036 · 發表于 2024-6-24 09:47

xiaobendan001 發表于 2024-6-22 19:37
非常遺憾，需要很慢的擰動才能有正確的解碼，沒辦法了。
此貼終結！

你需要的是脈沖開關例如 SRBM1L0800

ID:1109793 · 發表于 2024-6-24 20:05

cxxx180 發表于 2024-6-24 09:47
你需要的是脈沖開關例如 SRBM1L0800

你說的這個怕是一樣的結果，雖然是不需要增量信號解碼，但是一樣要芯片對開關變化進行快速響應并且送給CPU，但是實際上就是這個芯片對開關的讀取太慢了，擰的稍微快一點，就反應不過來了。而且還有一個問題，就是編碼器如果停止在兩路都斷開的位置還好，如果有一路接通，那么其他的按鍵都不能正確反應了。
