三個半橋可以用來驅動無刷電機嗎

ID:248659 · 發表于 2024-6-24 11:02

偶然在閱讀btn7971數據手冊的時候看到這個英文 3-phase drive configurations（百度翻譯過來是三相驅動配置），這個是指三相的無刷電機嗎？

ID:344848 · 發表于 2024-6-24 15:12

常用無刷電機采用三相控制，三個半橋不清楚何義？嗮一下電路圖。

ID:123289 · 發表于 2024-6-25 19:16

基本上可以，要核對參數的符合性。

ID:401564 · 發表于 2024-6-26 13:04

可以,但這玩意不好用,而且價格有點高

ID:1116913 · 發表于 2024-7-13 17:08

對于直流無刷電機，驅動電路由三個半橋控制電路組成，通過控制三個半橋的上下橋?qū)ê完P(guān)斷，實現逆變控制，將直流電變成交流電，簡單點理解就是可以實現流過電機三相線圈的電流的流向控制。

ID:1034262 · 發表于 2024-7-13 22:25

看你的驅動方式，是方波驅動還是FOC驅動，電路有差別的。

ID:1129414 · 發表于 2024-8-1 11:12

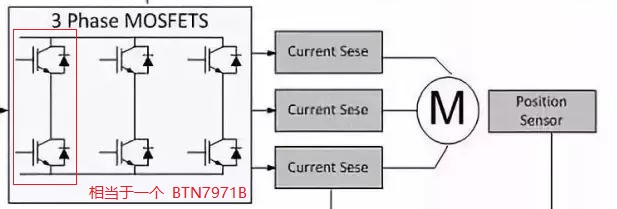

要用三個BTN7971B橋接可以用于驅動三相電機，如果只要普通直流驅動正反轉，用兩個構成H橋，加隔離芯片可控正反轉。

ID:420836 · 發表于 2024-8-5 08:37

半橋驅動電路又稱H橋驅動電路，通過控制橋臂的通斷來控制無刷直流電機。

ID:982617 · 發表于 2024-8-7 17:09

是的，您的理解是正確的。三個半橋確實可以用來驅動三相無刷電機。在電機驅動領域，無刷電機通常采用三相供電，這種電機的特點是由三組繞組組成，每組繞組之間相位差120度。當給這三組繞組輪流施加適當?shù)碾妷簳r，會產生旋轉磁場，從而驅動電機轉動。三個半橋結構通常指的是由六個功率開關組成的驅動電路，它可以被分為三個獨立的橋臂，每個橋臂控制電機繞組中的一組線圈。在三相無刷電機驅動中，這三個半橋分別控制電機的三個繞組，通過輪流切換開啟和關閉這些開關，可以產生旋轉磁場，實現電機的旋轉。例如，當電源正極通過半橋的一個橋臂連接到一個繞組時，電源的負極通過另一個橋臂連接到另一個繞組。第三組繞組通過電刷和滑環接收電流。通過控制這六個開關的開關狀態，可以實現電機的正轉、反轉和停轉。此外，術語 "3-phase drive configurations" 確實指的是三相驅動配置，這通常用于描述驅動三相電機的電路或系統。在無刷電機驅動的上下文中，這意味著系統能夠控制三相繞組的電流，從而驅動電機按照預定的模式旋轉。

ID:1100060 · 發表于 2024-11-27 01:44

當半橋數量達到3，每個半橋就成一相，
有刷電機的每一塊換向片，亦相當于交流電源的一相。

ID:1137756 · 發表于 2024-11-27 03:24

可以的，看你用什么方式和電機

ID:1137800 · 發表于 2024-11-27 15:02

是，三相驅動配置通常用于驅動三相無刷電機的電路配置

ID:1137822 · 發表于 2024-11-27 17:38

半橋驅動電路可以驅動的，半橋數量達到3，每個半橋就成一相，可以驅動無刷電機

ID:1137850 · 發表于 2024-11-27 20:46

電調吧應該

ID:1100060 · 發表于 2024-11-28 01:38

問題是，無刷電機的根源是甚么，是有刷電機，
有刷電機的電樞是轉子，它的換向片數最小也得3，多的可超過10，
但換向片數不論多寡，電刷數都只等于磁極數，電刷跟換向片的接觸，相當于開關管的開關，
那就意味著，逆變器不論多少相，開通的管子永遠不會多于四枚 (四道半橋，兩上兩下)，那么，想要保證電樞繞組得以全數持續吃電，就只能採用波繞法，
而三相是個特例，Ｙ形接法也能全數持續吃電，不過，有刷電機的磁鏈?zhǔn)钦淮沛�，此乃無刷電機跟同步電機的重要區別，如果沒有轉子位置檢測機制，則荷磁轉子只會被鎖定為同步電機模式。

ID:446156 · 發表于 2024-11-28 08:15

coody_sz 發表于 2024-7-13 22:25
看你的驅動方式，是方波驅動還是FOC驅動，電路有差別的。

無論方波還是FOC都是三個半橋

ID:1100060 · 發表于 2024-11-28 10:46

此乃同步而非無刷。

ID:1137937 · 發表于 2024-11-28 16:48

三個半橋可以用來驅動無刷電機，具體說明如下： • 三相半橋驅動電機是一種功能強大、靈活多樣的驅動方式，其驅動方式與電機類型無關，可以支持有刷電機和無刷電機的驅動。 • 對于三相無刷直流電機來說，驅動電路的結構主要有半橋與全橋兩種。三相半橋式電路的特點就是使用三個功率管分別獨立控制三相繞組的通斷，從而控制無刷直流電機電流換向。 • 有專門的低壓三個半橋驅動器，如MS39233，可以用來驅動一個無刷電機。

ID:1100060 · 發表于 2024-11-30 11:28

逆變器不能直接給無刷電機饋電，否則跟普通的多相交流電無異，
正交磁鏈只能透過感應耦合或電氣連系兩種方法來而建立，荷磁轉子依靠的是只能是電氣連系，
亦就是電刷，如果沒有，就必須通過轉子位置檢測器的監視，根據轉子位置控制電源的「落點」，否則，轉子只會被牽入同步狀態或動彈不得。

ID:1100060 · 發表于 2024-11-30 11:43

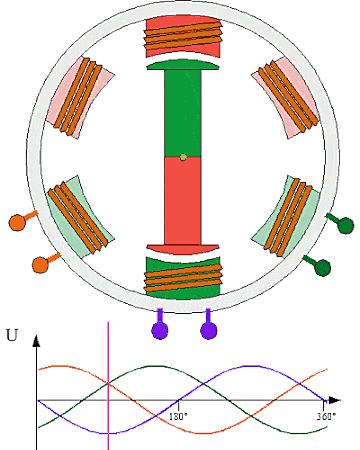

三相，是能夠直接營造行波磁場的最少相數，而電樞的繞法也沒限制，YΔ皆可，
基于無刷電機的運行法則，逆變器相數愈少，有源器件的使用率愈高，愈合符成本效益。

ID:1138150 · 發表于 2024-12-1 17:06

"3-phase drive configurations"（三相驅動配置）這個術語確實可以與三相無刷電機（BLDC）相關聯，但這個術語的含義更廣泛，不僅僅局限于無刷電機。三相驅動配置指的是在電氣系統中，使用三個相位（或稱為“相”）來傳輸和分配電能的配置方式。

ID:1138150 · 發表于 2024-12-1 17:07

"3-phase drive configurations"（三相驅動配置）這個術語確實可以與三相無刷電機（BLDC）相關聯，但這個術語的含義更廣泛，不僅僅局限于無刷電機。三相驅動配置指的是在電氣系統中，使用三個相位（或稱為“相”）來傳輸和分配電能的配置方式。

ID:1100060 · 發表于 2024-12-2 08:57

「相」的本質是行波，諸「相」同出一源。

ID:1136593 · 發表于 2024-12-2 23:36

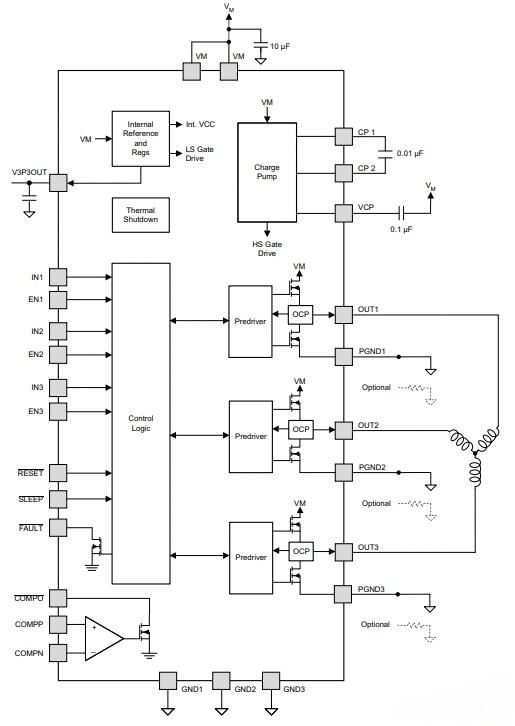

DRV8313是一款集成電路，它特別設計用來驅動三相無刷直流電機。這款芯片包含了三個獨立的半H橋驅動器，每個驅動器都能夠控制電機的一個相位。

ID:1100060 · 發表于 2024-12-6 10:47

YΔ不拘，唯三相獨可。

ID:1100060 · 發表于 2024-12-6 11:00

換向片不佔體積，不需驅動，也無需考慮使用率，但有源器件卻不然，
無刷電機的構造可以跟同步電機完全相同，但磁鏈?zhǔn)怯肋h不會一樣的，荷磁轉子不靠傳感器是造不出正交磁鏈來的。

ID:1063157 · 發表于 2024-12-8 10:22

可以的，很多無刷伺服電機都是這樣

ID:1100060 · 發表于 2024-12-9 11:36

同步電機跟無刷電機，結構近似，可以通用，
同步電機的轉速受制于50Hz，你給它500Hz，5kHz，它也能像無刷電機那樣給力地運作，
同步電機無需罩極環或移相電容，因為同步電機是以行波磁場帶動的，多相交流電才能營造行波，
但同步電機無法直接起動，需要異步助推或變頻才能進入狀態，而無刷電機的營運是全程受轉子指揮的，所以，起動的方案自然就是變頻。

ID:1100060 · 發表于 2024-12-9 11:50

有刷電機就是天生的FOC，當楞次效應遇上行波磁場，總合效果也是天生FOC，
自帶磁場跟交流電是無法建立FOC關系的，除非這交流電是由轉子位置傳感器控制的逆變器所發出，
如果要較真的話，三相無刷電機的驅動應該是雙模式，亦就是120°及180°兩種邏輯交替執行。

ID:1100060 · 發表于 2024-12-9 12:31

隨楓123456 發表于 2024-12-8 10:22
可以的，很多無刷伺服電機都是這樣

正交磁鏈的建立，無傳感器可以，但不做轉子位置檢視就不行。

ID:277239 · 發表于 2024-12-10 08:29

有可能的，有的IC就是有多種功能，比如說DRV8323也可以

ID:1100060 · 發表于 2024-12-10 10:55

給活動部件饋電或從活動部件引出電來，才需要電刷，
鼠籠轉子或永磁轉子是無需電刷的，無需電刷的轉子衹能以行波磁場帶動，永磁轉子能像鼠籠轉子那樣自動自覺地跟定子正交嗎，嗯？！

ID:1139984 · 發表于 2024-12-16 16:27

無刷電機半橋驅動，是指將無刷電機的兩個角度的控制電路通過雙向三橋電路來進行實現的控制

ID:1140148 · 發表于 2024-12-17 15:36

可以，不過有點難度整

ID:1130054 · 發表于 2024-12-23 18:13

看一下專用的電機驅動電路，三個半橋，書上沒有講過這么用，你研究一下。

ID:1100060 · 發表于 2024-12-25 02:25

正交磁鏈，是無刷電機的核心特性，
多相半橋，則是最等效于換向片的饋電方式，
在FOC的基礎上，你可以採用步進電機的那種驅動方法 (繞組是單向通電的)。
