模擬地/系統地GND和LC升壓功率地PGND在一起 MCU數字地DGND直接連接在一起，和不直接連接在一起對串口屏的串口通訊的影響

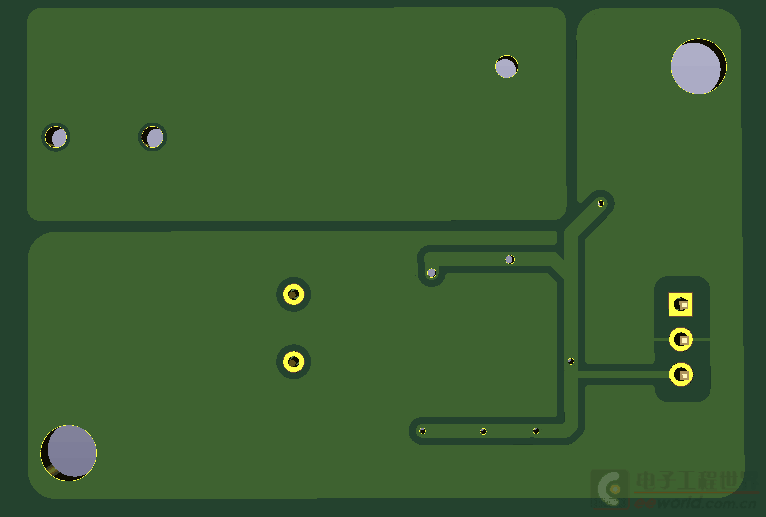

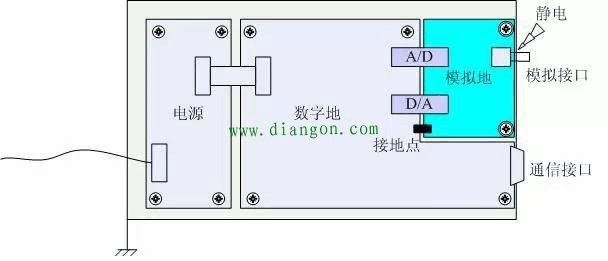

模擬地/系統地GND和LC升壓功率地PGND在一起用0歐姆電阻短接，MCU數字地DGND，DGND和GND之間開始都是用的磁珠連接也就是分割了地單點連接到系統地。主板的MCU和串口屏串口通訊，發現屏幕會誤觸發(不是觸摸坐標區域手指接觸到屏幕以后也會彈出二級參數設置界面，搞得莫名奇妙，本來是在右邊觸摸才能彈出這個設置參數菜單的，結果在左邊按到了也會彈出，左邊實際上是沒有做觸摸交互的，只是單純的倒計時顯示，沒有交互功能)，特別是在開啟LC射頻輸出之后（2M）。不單點接地直接把所有的地都短接在一起，居然可以改善這個bug，但是不能完全杜絕。這是什么原因?qū)е�，可以從哪些角度去解決這個問題？THX

ID:344848 · 發表于 2024-6-30 20:41

只有直流電路才分VCC和GND，其他電路的等效電路不分VCC和GND。換句話，你只堵一頭。你應該在數字電路的VCC和GND兩邊分別使用磁珠即可。

ID:668004 · 發表于 2024-7-12 15:20

donglw 發表于 2024-6-30 20:41
只有直流電路才分VCC和GND，其他電路的等效電路不分VCC和GND。換句話，你只堵一頭。你應該在數字電路的VCC ...

數字電路的VCC和GND已經用了磁珠啊兩邊都堵了啊
