用數字電位器芯片制作可調電源

  [復制鏈接]
回帖獎勵 60 黑幣 回復本帖可獲得 60 黑幣獎勵! 每人限 1 次
ID:248659 發表于 2024-7-22 16:12 | 顯示全部樓層 |閱讀模式
目前的想法是用數字電位器芯片(比如x9c103s這種電位器芯片),配合普通buck—boost芯片來做,把數字電位器芯片放在芯片的反饋fb引腳,用來代替fb引腳的電阻,從而控制輸出電壓,不知道這樣是否可行?是否有大佬這樣做過
回復

使用道具 舉報

ID:57657 發表于 2024-7-22 17:57 | 顯示全部樓層
數字可調電源可能是高頻PWM加電容濾波控制電壓與電流,并沒有用到數字電位器芯片。
回復

使用道具 舉報

ID:344848 發表于 2024-7-22 18:05 | 顯示全部樓層
數字電位器的誤差范圍±20%,常用于音響電路的控制,不適合用于數控電源!
回復

使用道具 舉報

ID:401564 發表于 2024-7-22 18:15 | 顯示全部樓層
從x9c103s的功能框圖中看到,它是用的電阻陣列,再通過場效應管來短路電阻完成改變電阻的
理論上是可以的,你可以試一下
一般的DC-DC輸出兩三個電壓的,就是用MOS管來控制輸出的,但那個是輸出幾個電壓而已
如果是要做可調電源,理論上是可以用x9c103s這類數字電位器來做的
但并不是所有的數字電位器都能用的,有的是用場效應管恒流來"等效"電阻的,它本質上并不是電阻
x9c103s功能框圖是電阻陣列的,感覺是可行的
回復

使用道具 舉報

ID:155507 發表于 2024-7-22 18:49 | 顯示全部樓層
數字電位器芯片最高只能電壓5伏。
同時要保證其FB引腳電流和電壓要求與數字電位器匹配

所以數字可調電源是從0~5伏。

回復

使用道具 舉報

ID:712493 發表于 2024-7-22 20:00 | 顯示全部樓層
angmall 發表于 2024-7-22 18:49
數字電位器芯片最高只能電壓5伏。
同時要保證其FB引腳電流和電壓要求與數字電位器匹配

可以放低端
回復

使用道具 舉報

ID:980889 發表于 2024-7-22 22:01 | 顯示全部樓層
可行但不是好方案,建議用比較器輸出電源芯片F(xiàn)B,比較器的同相輸入接電源輸出,反相輸入接MCU產生的電壓(DAC或PWM過阻容濾波)
回復

使用道具 舉報

ID:401564 發表于 2024-7-22 23:38 | 顯示全部樓層
C_Y_J 發表于 2024-7-22 22:01
可行但不是好方案,建議用比較器輸出電源芯片F(xiàn)B,比較器的同相輸入接電源輸出,反相輸入接MCU產生的電壓(DA ...

你應該是沒有做過此類電源的
在絕大多數的DC-DC電源芯片的數據手冊中,都會建議FB的反饋線要粗,要短,反饋電阻要離FB引腳近
經過比較器,又經過單片機處理,整體反應速度是跟不上的,搞不好會振蕩
回復

使用道具 舉報

ID:879348 發表于 2024-7-23 08:53 | 顯示全部樓層
沒問題的,注意半導體做電阻就是里面很長的導線,精度是個大問題,每個產品需要校準,溫度影響也不小
回復

使用道具 舉報

ID:980889 發表于 2024-7-23 10:54 | 顯示全部樓層
Y_G_G 發表于 2024-7-22 23:38
你應該是沒有做過此類電源的
在絕大多數的DC-DC電源芯片的數據手冊中,都會建議FB的反饋線要粗,要短,反饋 ...

FB的走線確實是要長度盡量短,并且盡量遠離電感,增加元件容易串入干擾,所以設計和布局要合理;
MCU不處理,只產生用于給比較器比較輸出電壓的基準電壓,反應速度只與比較器有關,而且增加電流采樣電路,MCU多產生一個電壓,多一個比較器,兩個比較器輸出分別接二極管再接FB還可以控制輸出電流;
使用x9c103s就算不考慮精度也還有一個問題,找一個DCDC芯片的分壓電阻公式套進去可以發現,x9c103s檔位和輸出的關系不是線性的,這樣做出來確實能實現調壓的目的,但好不好用又是另一回事了。
回復

使用道具 舉報

ID:401564 發表于 2024-7-23 12:37 | 顯示全部樓層
C_Y_J 發表于 2024-7-23 10:54
FB的走線確實是要長度盡量短,并且盡量遠離電感,增加元件容易串入干擾,所以設計和布局要合理;
MCU不 ...

FB如果先經過一個比較器,再經過一個二極管來反饋,我不知道你有沒有實際試過
回復

使用道具 舉報

ID:1116913 發表于 2024-7-23 20:24 | 顯示全部樓層
數字電位器不適合用于數控電源,搞不好會振蕩
回復

使用道具 舉報

ID:1034262 發表于 2024-7-25 13:53 | 顯示全部樓層
數控電源一般值有DAC和PWM,音頻音量IC、數字電位器都不合適。
回復

使用道具 舉報

ID:1116913 發表于 2024-7-26 15:34 | 顯示全部樓層
理論上使用數字電位器芯片(如x9c103s)配合普通的Buck-Boost芯片,將數字電位器放在芯片的反饋(FB)引腳以代替?zhèn)鹘y(tǒng)的FB引腳電阻,從而控制輸出電壓,是可行的。這種方法可以實現輸出電壓的數字控制,提高調整的精確度和靈活性。
回復

使用道具 舉報

ID:1129414 發表于 2024-8-1 09:33 | 顯示全部樓層
理論上來代替fb引腳的電阻可行,x9c103s數字電位器的誤差范圍±20%,配合普通的Buck-Boost芯片,輸出電壓偏差過大。
回復

使用道具 舉報

ID:420836 發表于 2024-8-5 08:41 | 顯示全部樓層
應考慮使用數字電位器的控制精度,因為數字電位器通常不如特殊的降壓 - 升壓控制 IC 準確。
回復

使用道具 舉報

ID:1126070 發表于 2024-8-6 14:30 | 顯示全部樓層
使用數字電位器芯片(如x9c103s)配合普通buck—boost芯片,將數字電位器芯片放置在芯片的反饋(FB)引腳以代替FB引腳的電阻,從而控制輸出電壓,這一想法在理論上是可行的,但實際操作中需要注意多個方面以確保系統的穩定性和性能。
回復

使用道具 舉報

ID:1126070 發表于 2024-8-6 14:32 | 顯示全部樓層
使用數字電位器芯片(如x9c103s)配合普通buck—boost芯片,將數字電位器芯片放置在芯片的反饋(FB)引腳以代替FB引腳的電阻,從而控制輸出電壓,這一想法在理論上是可行的,但實際操作中需要注意多個方面以確保系統的穩定性和性能。注意電壓和電流限制、反饋線路的設計、線性度和精度以及系統的穩定性等問題。
可以采用替代方案:使用DAC(數模轉換器)和比較器、使用模擬電位器。
回復

使用道具 舉報

ID:982617 發表于 2024-8-7 16:08 | 顯示全部樓層
您的想法是可行的。使用數字電位器(如X9C103S)來代替Buck-Boost轉換器的反饋電阻是一種有效的方法來調整輸出電壓。以下是一個大致的實現步驟:  1. **選擇Buck-Boost芯片**:確保所選的Buck-Boost芯片具有可編程的反饋電壓輸入。許多現代Buck-Boost控制器提供了這種方式來調整輸出電壓。  2. **選擇數字電位器**:選擇與您的Buck-Boost芯片兼容的數字電位器。X9C103S是一個常見的選擇,它通過I2C接口進行通信,允許通過軟件調整其阻值。  3. **電路設計**:    - 將數字電位器的I2C接口連接到您的微控制器或Arduino等微控制器上。通常,這將涉及連接SCL(時鐘線)和SDA(數據線),以及兩個電源引腳VDD和VDDA?赡苓需要一個上拉電阻用于SDA線。    - 將數字電位器的VDD引腳連接到VDD電源,VDDA引腳連接到VDDA電源,確保它們與你的電源系統相匹配。    - 將數字電位器的反饋引腳連接到Buck-Boost芯片的FB(反饋)引腳。這是關鍵的連接,它允許您通過調整電位器改變反饋電壓,從而控制輸出電壓。  4. **軟件實現**:    - 編寫代碼來初始化I2C通信,并讀取或寫入數字電位器的值。這將允許您動態調整電位器,進而調整Buck-Boost芯片的反饋電壓,實現對輸出電壓的控制。    - 考慮在您的代碼中包含邏輯,以確保在調整輸出電壓時,系統保持穩定。例如,可能需要引入保護機制,以防用戶嘗試設置不合理的電壓值。  5. **測試與驗證**:在實現上述步驟后,進行詳細的測試以確保輸出電壓可以正確且穩定地調整。檢查電路在各種負載條件下的表現,并確保沒有過壓、過流等問題。  這種方法的優點是提供了一種靈活的方式來調整輸出電壓,而不僅僅是通過硬件電阻。它還允許通過軟件進行遠程控制,適合于自動化和遠程控制應用。然而,實現過程中需要注意選擇合適的Buck-Boost芯片和數字電位器,確保它們的兼容性,并正確設計和測試電路以保證穩定性。
回復

使用道具 舉報

ID:628113 發表于 2024-8-10 23:02 | 顯示全部樓層
這個思路完全可行,而且10年前我做過一個樣品,實測也是可以用的。

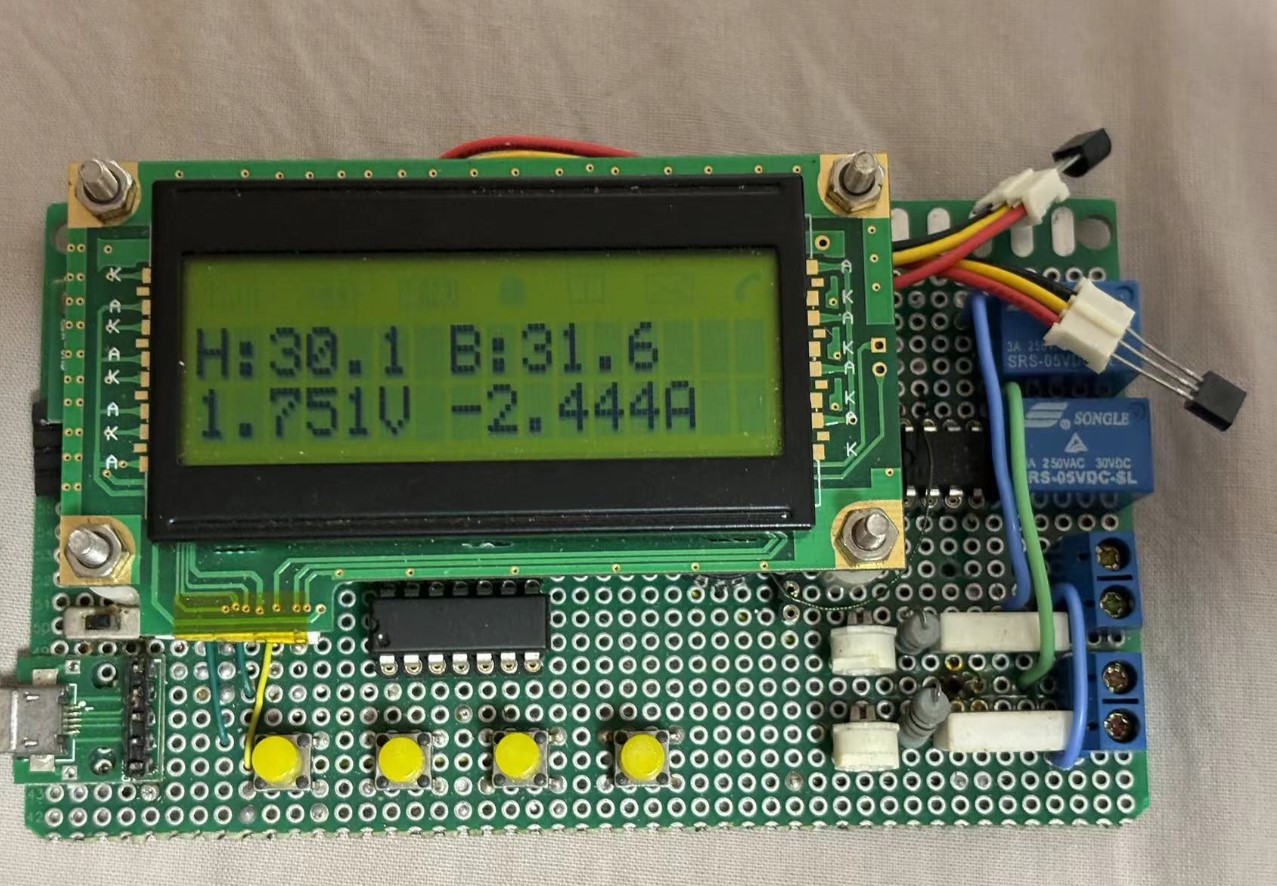

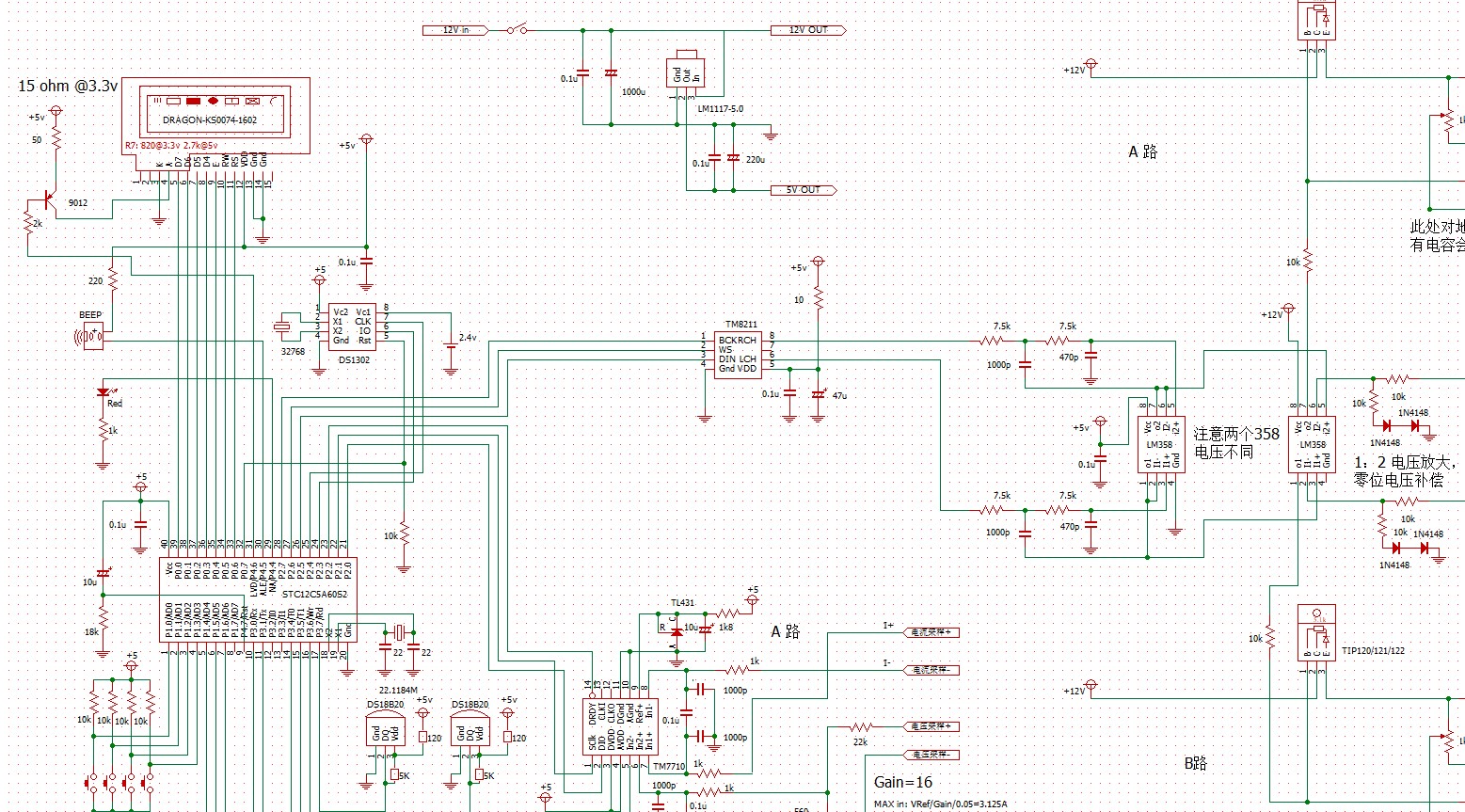

下面是核心部分電路圖 和 實物圖。

圖中都缺少 最后 MOS 功率輸出部分。
因為這部分電路有些問題,就沒有貼出。

前面的電路是完全正常的。
回復

使用道具 舉報

ID:628113 發表于 2024-8-11 14:06 | 顯示全部樓層
不但可行而且很好,見實物圖和電路圖。

實物圖

實物圖

電路圖

電路圖


回復

使用道具 舉報

ID:248659 發表于 2024-9-27 15:55 | 顯示全部樓層
hezezeze 發表于 2024-8-7 16:08
您的想法是可行的。使用數字電位器(如X9C103S)來代替Buck-Boost轉換器的反饋電阻是一種有效的方法來調整 ...

ai味道很重,哈哈哈,感謝回復
回復

使用道具 舉報

ID:248659 發表于 2024-9-27 15:58 | 顯示全部樓層
ppcbug 發表于 2024-8-11 14:06
不但可行而且很好,見實物圖和電路圖。

大佬,這個圖是pwm控制運放來調整電源芯片的fb引腳電壓嗎
回復

使用道具 舉報

ID:337139 發表于 2024-10-11 09:14 | 顯示全部樓層
數字電位器的誤差范圍較大,不利于這種精密電源的控制。你可以用可變電壓來調整FB一樣的達到效果。
