關于24v開關電源通電后電源指示燈有規律一暗一暗

ID:266001 · 發表于 2024-9-2 12:42

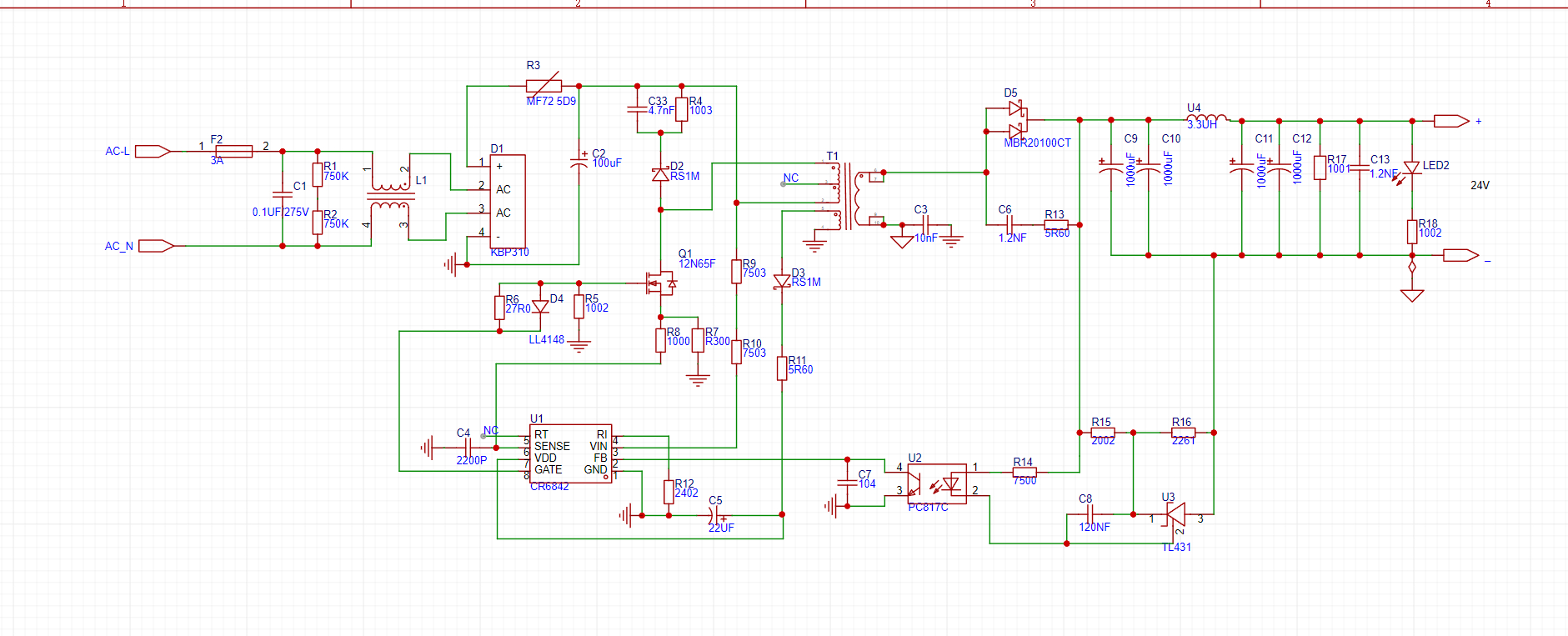

通電后電源指示燈有規律一暗一暗，電壓在20v到22v之間跳變，換了芯片供電電容也不行請大神指點一下，謝謝。

ID:466250 · 發表于 2024-9-2 13:55

加負載100ma是否正常？431部分還需要優化。

ID:56665 · 發表于 2024-9-2 18:15

代換一下光耦PC817C或者TL431，這個問題應該就是這兩個器件引起的。

ID:266001 · 發表于 2024-9-2 20:04

m182892 發表于 2024-9-2 18:15
代換一下光耦PC817C或者TL431，這個問題應該就是這兩個器件引起的。

好的我試試謝謝了

ID:344848 · 發表于 2024-9-3 10:20

tl431電路出現問題。參考數據手冊修改。

CR6842.pdf (323.09 KB, 下載次數: 11)

ID:1091479 · 發表于 2024-9-3 10:27

431畫錯了吧

ID:266001 · 發表于 2024-9-3 17:40

donglw 發表于 2024-9-3 10:20
tl431電路出現問題。參考數據手冊修改。

好的我看看謝謝了

ID:266001 · 發表于 2024-9-3 17:41

LH0525 發表于 2024-9-3 10:27
431畫錯了吧

好的謝謝

ID:266001 · 發表于 2024-9-3 21:51

LH0525 發表于 2024-9-3 10:27
431畫錯了吧

查半天沒查出來指點下謝謝

ID:266001 · 發表于 2024-9-3 21:53

donglw 發表于 2024-9-3 10:20
tl431電路出現問題。參考數據手冊修改。

你好在我圖上指點下沒對照出來

ID:57657 · 發表于 2024-9-4 07:34

開關電源問題比較復雜，需要有PCB布局布線圖才能知道是什么問題。

ID:673647 · 發表于 2024-9-4 07:59

TL431第1腳要接光耦第2腳，TL431第2腳接R15和R16連接點，你現在接得全亂套了！不放煙花就不錯了！

ID:1091479 · 發表于 2024-9-4 08:05

hlzxh 發表于 2024-9-3 21:51
查半天沒查出來指點下謝謝

431你1腳和2腳調換一下試試

ID:266001 · 發表于 2024-9-4 21:44

npn 發表于 2024-9-4 07:34
開關電源問題比較復雜，需要有PCB布局布線圖才能知道是什么問題。

幫忙看看之前做的24V100W的沒問題現在按照之前的電路換了大變壓器謝謝了

ID:266001 · 發表于 2024-9-4 21:45

npn 發表于 2024-9-4 07:34
開關電源問題比較復雜，需要有PCB布局布線圖才能知道是什么問題。

幫忙看看之前做的24V100W的沒問題現在按照之前的電路換了大變壓器

ID:344848 · 發表于 2024-9-5 02:02

hlzxh 發表于 2024-9-3 21:53
你好在我圖上指點下沒對照出來

U3(TL431)第1腳要接U2(PC817)第2腳，U3(TL431)第2腳接R15和R16連接點。
上傳TL431數據手冊！注意器件封裝的管腳。

TL431.PDF (3.01 MB, 下載次數: 4)

ID:344848 · 發表于 2024-9-5 02:04

同一生產廠家SOT-23封裝TL431管腳存在兩種不同排列如何確定？
http://www.torrancerestoration.com/bbs/dpj-236150-1.html

ID:1131410 · 發表于 2024-9-5 10:26

開關電源要求對硬件知識特別扎實，不然做出來批量都很多奇奇怪怪的問題，建議還是不要去研究這個，買現成的模塊比價實在。

ID:1132713 · 發表于 2024-9-27 14:45

圖中431畫錯了
