具體的硬件和軟件 網上都有開源資料， 這里不多說。

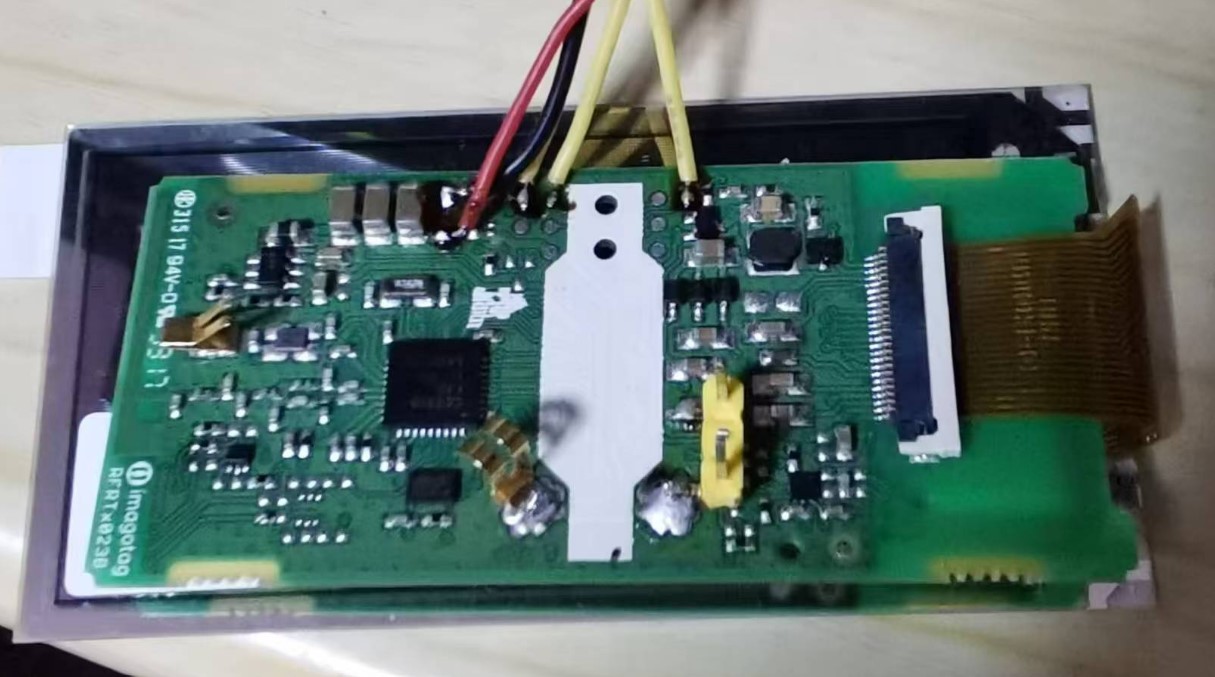

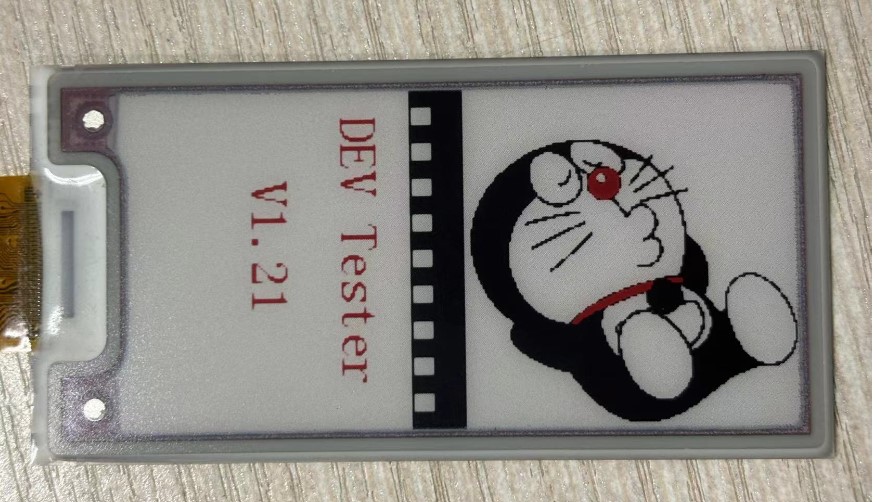

但是網上的版本和我手上的硬件不太一樣， 所以發了我手上的實物連接圖。
我們看幾個技術細節：
網上 普遍認為 ， EPD屏驅動是 UC8151
但是 實際上不對。 實際上是 IL0373
因為 UC8151 不需要配置 LUT 0x20-0x24 , 但該屏在單色模式，必須配置 LUT。
這種EPD 寄存器比一般屏還少一點， 本來應該更簡單， 但是實際上驅動很麻煩。

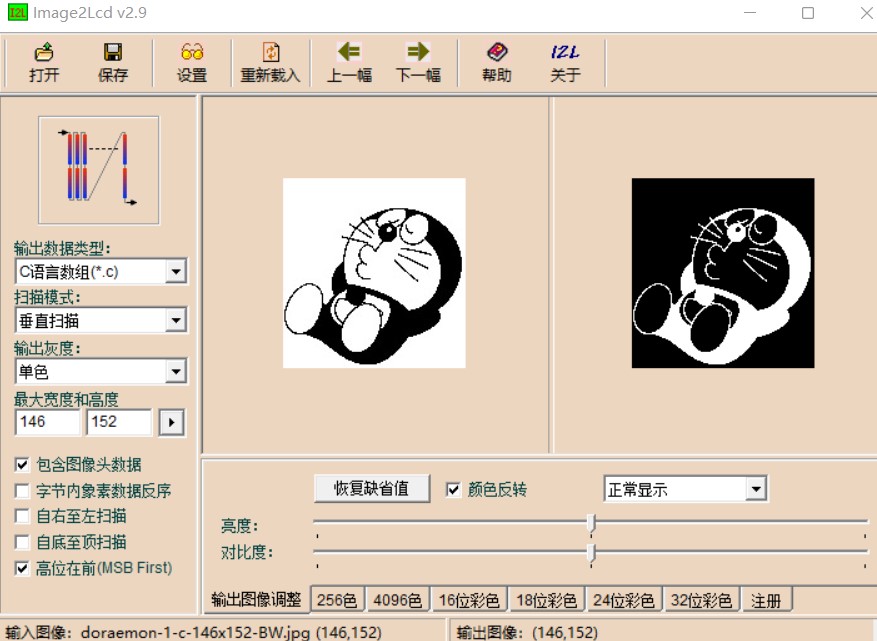

該屏幕 全局刷新時， 需要填寫 6KB 的全局緩沖區（/8壓縮后），如果是3色屏，則需要額外的 6KB 緩沖空間， 所以對單片機RAM要求高.
該屏幕 局部刷新時， 可以只建立局部區域的緩沖區，刷新和RAM會減少。 寫入兩次，一次寫入需要反色消去數據， 第二次寫入要顯示值

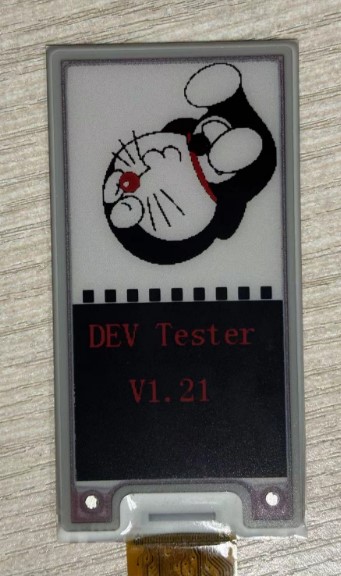

反色消除原理： 讓白色的墨水全部回到上面， 黑色的全部回到下面。例如僅(10，10) 目前是黑的， 即此時 黑色墨水在上，白色在下；
這時候?qū)懭敕瓷ò咨┫瓉淼臄?shù)據， 僅將這一位上下顏色翻轉，從而避免了全部翻轉速度很慢的問題。
但這里有個問題， 單個點的翻轉電場會影響到周圍點， 導致數次以后，周圍值被改變了，導致模糊。所以不能連續很多次僅局部刷新。
例如 CC2510 這樣的MCU ， 最大 RAM 只有 4KB ， 沒辦法支持全屏緩沖，即便單色也不夠。
=====兩種方案====
對于RAM巨大的高檔MCU:
采用 全緩沖模式， 建立 6KB 的全緩沖區， 3色模式 需要 12KB 全緩沖區
所有函數全部操作內存緩沖區， 最后刷入屏內存， 這個和平時單色屏BUFFER模式并沒區別；
但是大容量MCU耗電自然也高，用來驅動這種超低速為了極致省電的屏的意義實在不大。
對于小容量的低功耗MCU:
一般RAM都在 6KB 以下， 建立內存全緩沖是不可能了。
但出現另外一個問題， 沒有緩沖就不知道先前顯示的內容， 也就沒法反刷OLD數據，導致不支持局部刷新。
而全屏刷新又非常的慢，而且刷新閃爍極為嚴重。
所以 ， 墨水屏 適合一次寫入 內容不再經常修改的情況。對于例如 時鐘 這樣的應用， 墨水屏并不合適。

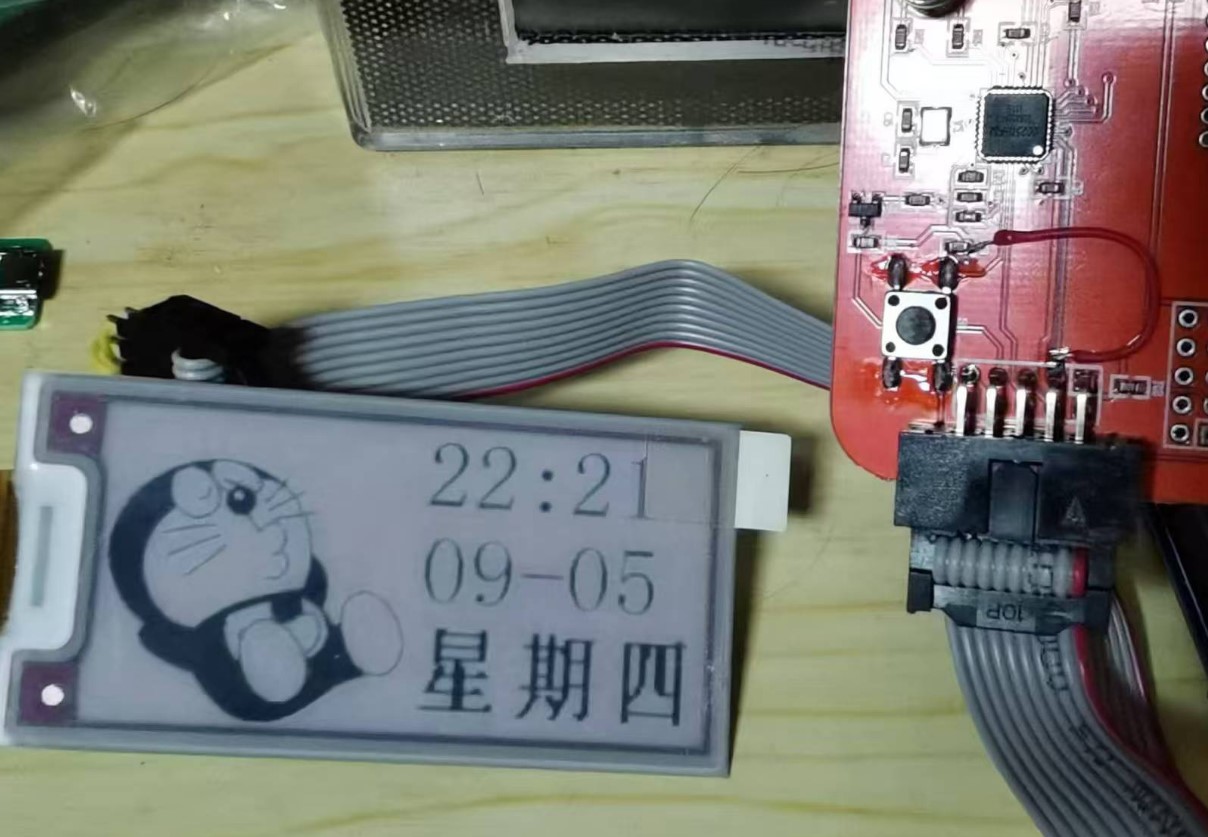

我前面的嘗試是這樣的， 日期 星期 和背景的PANDA 一起， 每小時 全局刷新一次， 只有 一個 144 x50 的時鐘區域， 是局部刷新，
每分鐘刷一次。 即使這樣，其實效果也不是很理想。
現在墨水屏已經廉價到 帶MCU 都不到 5元， 雖然實用有些雞肋， 但玩玩還是可以的。
后期 的 墨水屏 都不是 51單片機了 ， 一般都是 ARM M0 架構的, 完全不兼容了。
|
