能講講這種風扇電機的驅動原理?

ID:332444 · 發表于 2024-9-23 09:00

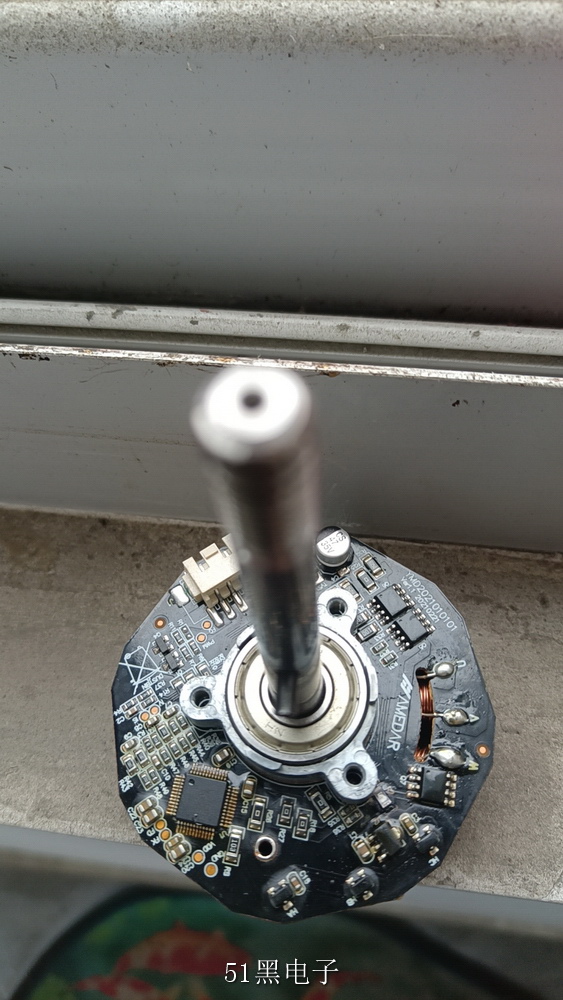

能講講這種風扇電機的驅動原理?
板上輸入3個是什么?如何實現32檔遙控?
電機為何是3個接頭?
如果板子壞了,還能利用電機?假設電機線圈是好的;
如果自己設計驅動該用什么電路,什么元件,假設用51單片機的話.

ID:332444 · 發表于 2024-9-23 09:04

情況是這樣的,接電屏幕無顯示,拔下電機屏幕顯示,語言控制正常,上下左右搖頭正常.電機3個頭W V U是怎么驅動的,HA HB HC是驅動三極管?

ID:1121801 · 發表于 2024-9-23 13:43

這個是無刷電機吧，驅動方式是產生有相位差的磁場信號，相位差由霍爾傳感器傳感回MCU實現閉環控制。直接接電沒有經過MCU輸出帶相位差的信號是無法控制的，電機只會轉動一下或者根本不會轉動。
你這個板應該是把控制電路以及遙控電路，燈光驅動電路等等都集成到一塊板上去了

ID:642838 · 發表于 2024-9-23 14:31

直流無刷電機吧，一般用PWM調速。網上有現成的調速板，幾元錢一個，也可以用555自制。

ID:69038 · 發表于 2024-9-23 15:45

無感無刷直流電機。

ID:1034262 · 發表于 2024-9-23 15:53

帶驅動三相無刷有感電機，我買的都是電壓或PWM調速，用一個電位器即可無級調速。

ID:1041695 · 發表于 2024-9-23 20:17

圖片中沒看到HA HB HC. 猜測HA HB HC是霍爾傳感器，用來檢測轉子的位置，以便單片機控制接通相應的驅動（H橋）。

ID:401564 · 發表于 2024-9-23 23:25

目測是無感的無刷電機,沒有看到霍爾接口或者焊點
HA HB HC感覺上來說,應該是霍爾
不好確定到底是有感還是無感的
但它就是一個無刷電機驅動板
PWM控制的,理論上是無級調速的
如果你是要自己DIY,可以先去看一下無刷電機的知識,這并不是一兩天就能搞定的東西,它可不是像時鐘程序那么簡單的

ID:879348 · 發表于 2024-9-24 07:56

無刷驅動，需要3相H橋驅動

ID:332444 · 發表于 2024-9-24 09:17

還真是的,怎么就沒想到是霍爾呢.

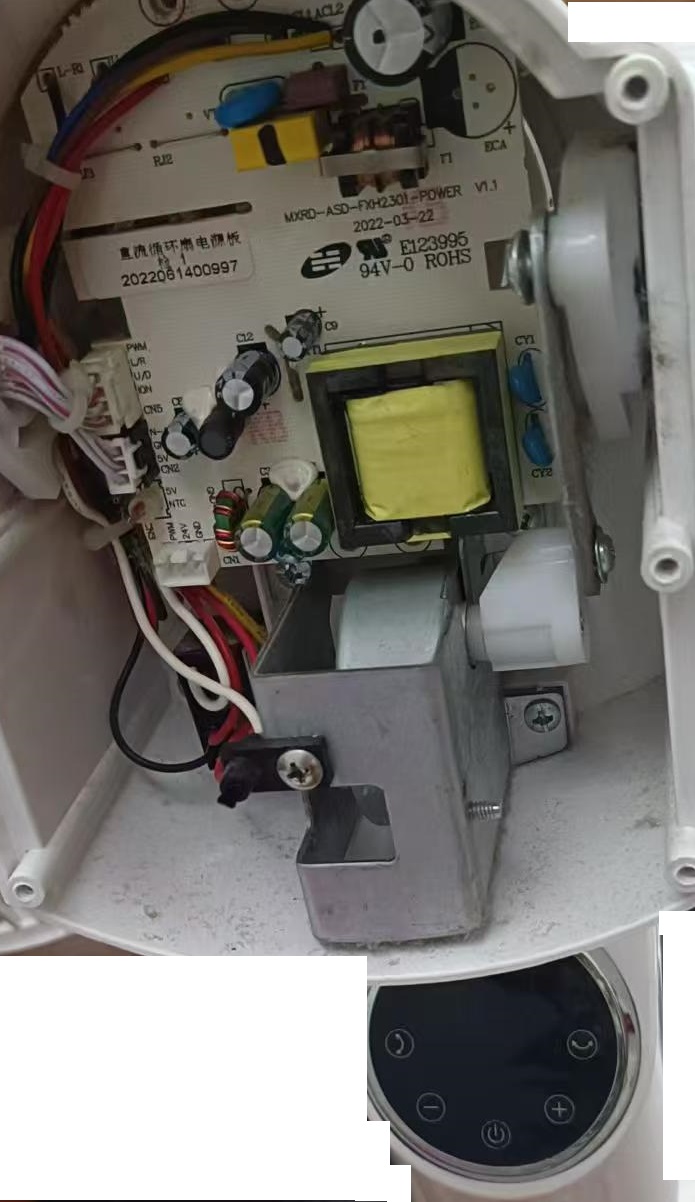

這種風扇是2塊板子的,電機是24V供電PWM調制看板子上有標記,也就一條3根線連接板子和電機的,那么就是說用的占空比控制?

ID:332444 · 發表于 2024-9-24 10:08

那么，驅動的功率管是哪個，莫非是那3個8引進的東西？場效應管？什么型號看不見。有類似電路圖？

ID:332444 · 發表于 2024-9-24 17:33

wufa1986 發表于 2024-9-24 07:56
無刷驅動，需要3相H橋驅動

看板子上標有Q5Q6Q7莫非就是H橋？啟發了，搜索了一下8引腳H橋：
SN754410 是一種高電壓、高電流雙 H 橋驅動器，可用于直流電機、步進電機和雙極性電機的控制。
主要參數規格：
- 最大輸出電流：1A
- 工作電壓范圍：4.5V-36V （外部供電）
- 內部集成了自動過熱保護功能
電機上標24V30W大約電流1.25安培

ID:332444 · 發表于 2024-9-28 22:44

今天把電機的三個抽頭焊點焊下。連接電源板與電機。電源板依然沒電證明電機控制板已經損壞，應該是短路。這樣的電機控制板已經沒救了。但是用電池連接電機的三條線電機會轉動。電機是好的。請問有什么三相的電機驅動板�；蛘咄饨釉�(jiǎn)單的三相電機驅動集成。

ID:332444 · 發表于 2024-9-29 11:13

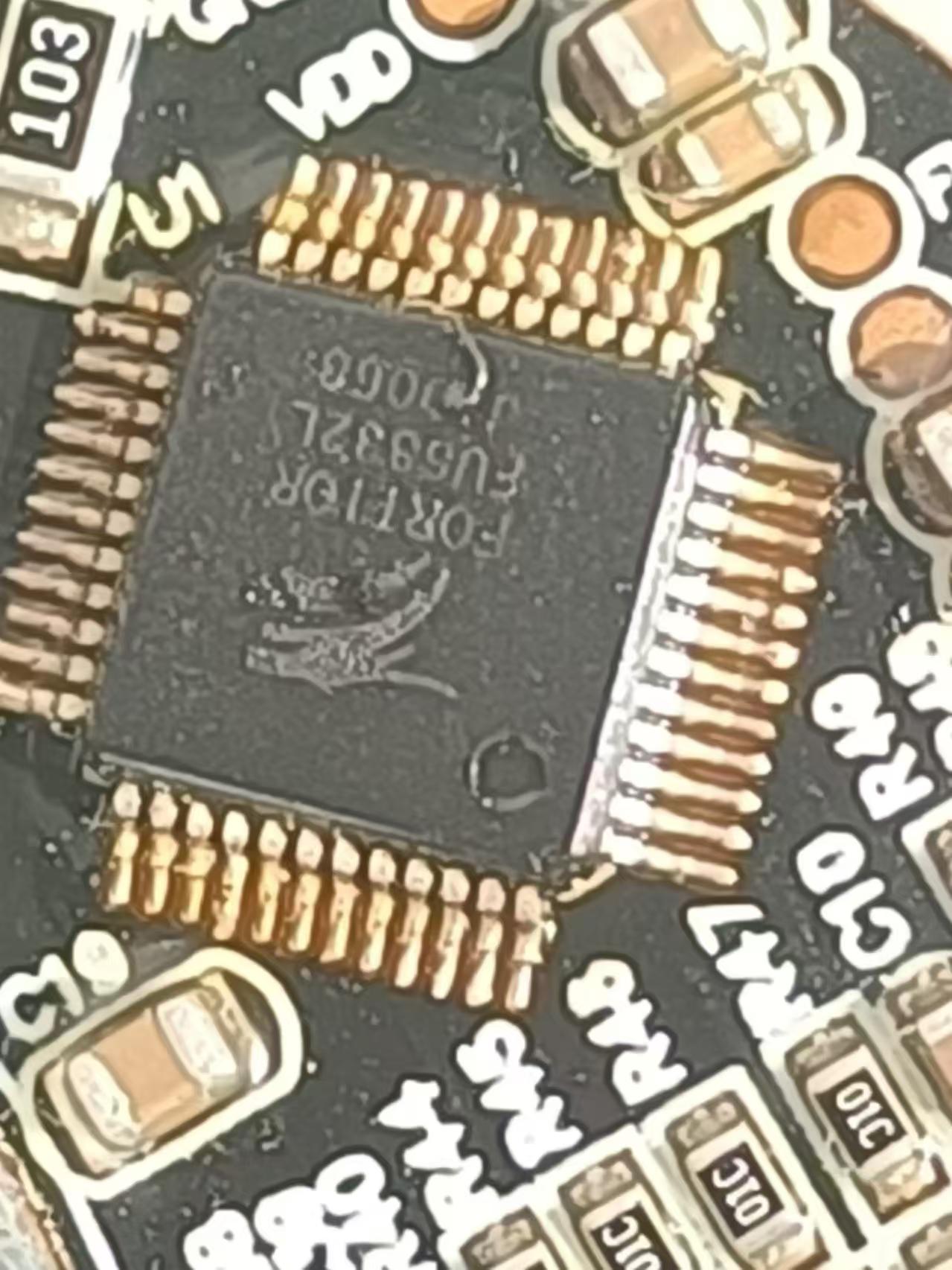

請問電機驅動板上這個48腳芯片是單片機還是三相驅動芯片?

ID:76027 · 發表于 2024-9-29 11:37

xianfajushi 發表于 2024-9-28 22:44
今天把電機的三個抽頭焊點焊下。連接電源板與電機。電源板依然沒電證明電機控制板已經損壞，應該是短路。這 ...

如果是短路，那不是很好找嗎。

ID:332444 · 發表于 2024-9-29 11:50

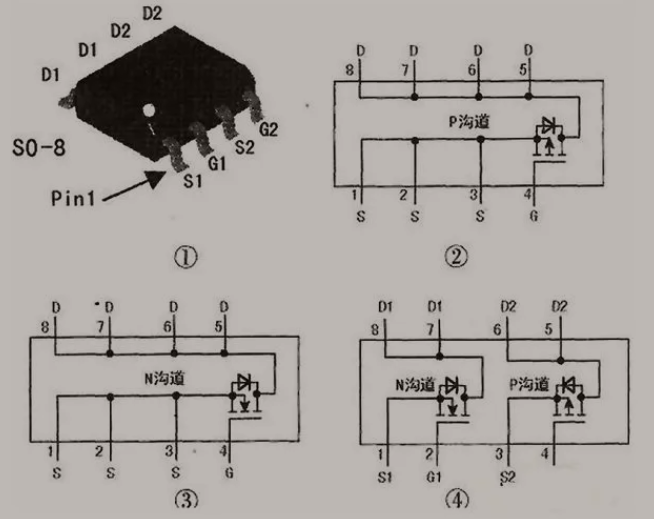

找到芯片相關資料,單片機+電機驅動處理,最后應該就是那個8引腳3塊芯片是驅動管,但是,不明白電源板上標的PWM是什么意思,還有請問8引腳場效應是什么型號,不知道我猜測的和找到的資料對不對,有興趣玩玩這個驅動板.

ID:332444 · 發表于 2024-9-29 11:57

bd5fna 發表于 2024-9-29 11:37
如果是短路，那不是很好找嗎。

具體些,找什么,怎么找,我現在有興趣玩這塊驅動板了.

ID:192020 · 發表于 2024-9-29 13:36

xianfajushi 發表于 2024-9-29 11:13
請問電機驅動板上這個48腳芯片是單片機還是三相驅動芯片?

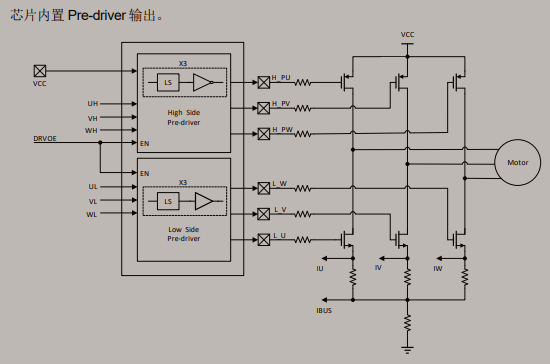

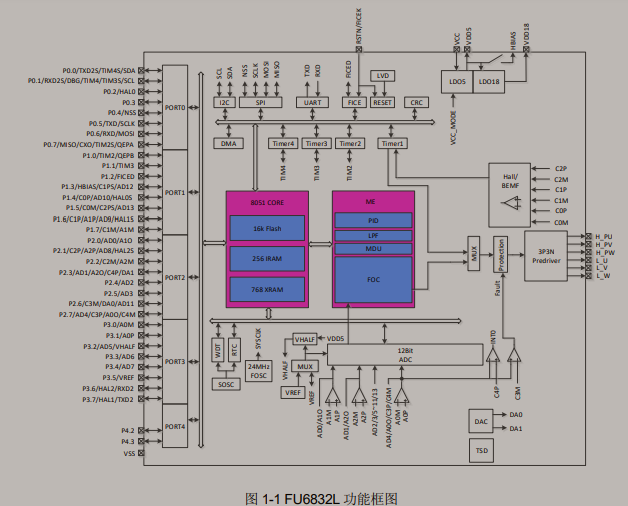

FU6832L是一款集成電機控制引擎(ME)和8051內核的高性能電機驅動專用芯片，ME集成FOC、MDU、LPF、PI、SVPWM/SPWM等諸多硬件模塊，可硬件自動完成電機FOC/BLDC運算控制; 8051內核用于參數配置和日常事務處理，雙核并行工作實現各種高性能電機控制。其中8051內核大部分指令周期為1T或2T，芯片內部集成有高速運算放大器、比較器、Pre-driver、高速ADC、高速乘/除法器、CRC、SPI、I2C、UART、LIN、多種TIMER、PWM等功能，內置高壓LDO，適用于BLDC/PMSM電機的方波、SVPWM/SPWM、FOC驅動控制。
FU6832L封裝形態：FU6832L(LQFP48)。

ID:332444 · 發表于 2024-9-30 09:03

昨晚把電解電容器拆下,把電感和保護二極管拆下測量均良好,元件大些焊回去較易,電感就難了,米粒那么大老是被磁鐵吸跑,結果焊接歪了,正在考慮是否購買熱風焊臺.短路還在后級,但是看表面找不到有破綻地方,從板上看,半導體元件也就幾個不多,FU6832L、3個霍爾、3個8引腳芯片、3個類似三極管的，F(xiàn)U6832L和霍爾大概不用查，那么，重點放在3個類似三極管的和3個8引腳的焊下查。

ID:332444 · 發表于 2024-9-30 09:23

那個看起來比較大的類似三極管的莫非是三端穩壓8705之類的給FU6832L供電？

ID:468209 · 發表于 2024-10-1 11:09

無刷直流電機 電機已集成驅動了只要給一個驅動信號就能工作驅動信號可能是變頻也可能是PWM 剛好我做了一個無刷風扇單片機輸出PWM信號就行你想要多少檔都行無非就是調節頻率或者調節PWM的占空比

ID:332444 · 發表于 2024-10-4 13:55

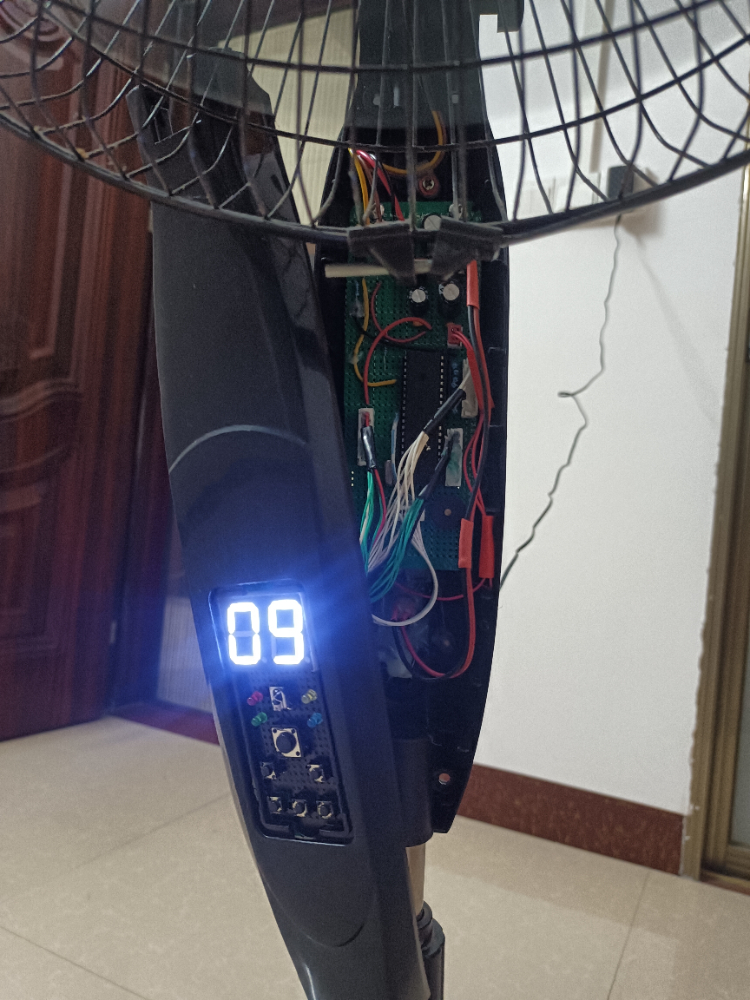

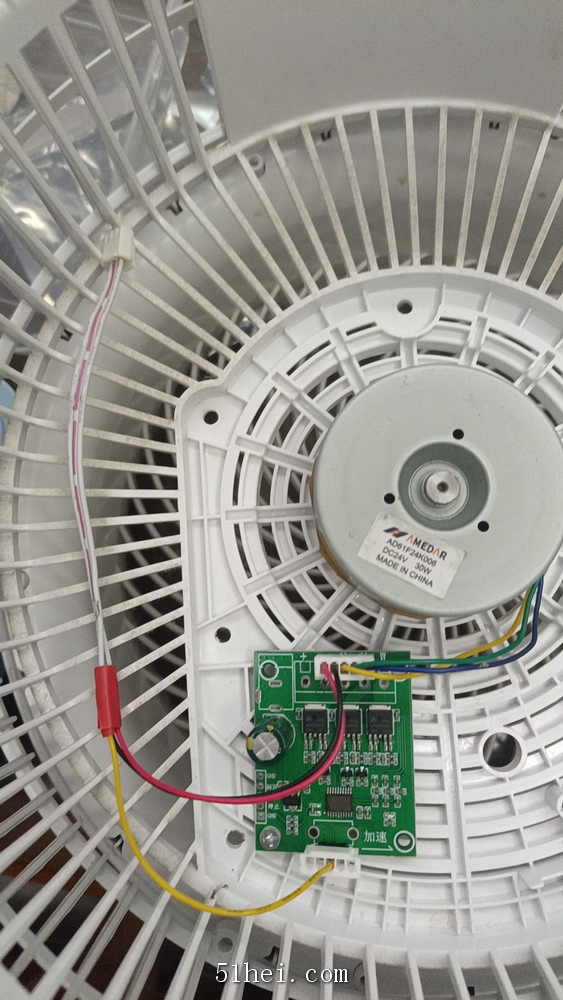

雖然沒有得到有效的幫助，我還是找到了無感驅動板，接上電機以后，試了一下，可以工作，且客服告訴調任意2條線調節正反轉，還有一個問題是電源板上PWM無輸出了，有無類似電路圖。

ID:332444 · 發表于 2024-10-4 14:00

雖然沒有得到有效的幫助，我還是找到了無感驅動板，接上電機以后，試了一下，可以工作，且客服告訴調任意2條線調節正反轉，還有一個問題是電源板上PWM無輸出了，有無類似電路圖可參考？語言是如何控制擋位的PWM信號，用什么芯片實現。

ID:332444 · 發表于 2024-10-6 20:44

買一塊板子，終于修好了風扇，由于驅動板不一樣原來的檔風量變不一樣了，最大變?yōu)?0幾檔就是最大的了，超過就會抽筋了�？傊L(fēng)扇是可用的

ID:332444 · 發表于 2024-10-6 20:53

在只有數字萬用表情況下測量PWM波是否有用交流檔測量開關機對比有變化證明有信號。

ID:332444 · 發表于 2024-10-7 07:37

修復后的情況是開16檔，就是原來的最大32檔。是不是因?yàn)轭l率太高了，如果進行二分頻，會不會把轉速降低，得空弄一個數字二分頻電路，修復家里小電器，純粹為了玩而已。

ID:332444 · 發表于 2024-10-8 08:28

無感驅動板有2個現象出現,4檔之前運行不均勻,20幾檔之后打嗝,因此,據商家說轉速?gòu)?K-10K無差別,只與占空比有關,以此推斷原板為有感驅動板,這就是有感與無感驅動的差別了.

ID:332444 · 發表于 2024-10-8 10:44

1860774xxxx 發表于 2024-10-1 11:09
無刷直流電機 電機已集成驅動了只要給一個驅動信號就能工作驅動信號可能是變頻也可能是PWM 剛好我做了一 ...

改變頻率能改轉速?頻率如何影響轉速?買了塊無感驅動,看修復后描述的現象,有何措施改善?

ID:876606 · 發表于 2024-10-8 11:56

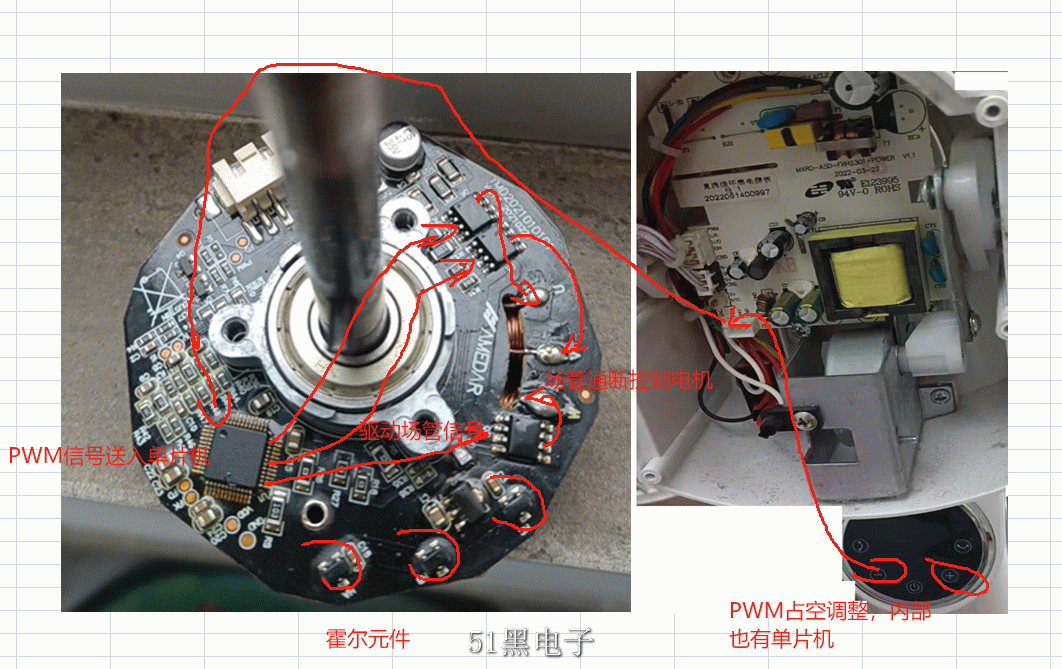

這個是個大概的流向圖

ID:401564 · 發表于 2024-10-8 13:06

你還是沒有去看無刷電機的基礎知識
1,轉速跟極對數有關系的,你用同一個驅動板去驅動一個3對磁極和7對磁極的結果是不一樣的,而驅動板的程序說的"轉速"更多的時候是電氣轉速
2,你這個板子就是無感的驅動,只需要接UVW三根線就可以了,而不需要霍爾,這類驅動,過零檢測就很重要了
雖然大多的6步方波驅動板通用性好,但不代表全部都可以正常使用
有ADC過零檢測,有電壓比較器過零檢測,大多用是電壓比較器過零檢測
對于ADC過零檢測,這個通用性比較好
對于電壓比較器過零,這個通用性就沒有那么好了,特別是過零的濾波算法,如果設計得不合理,很容易產生你說的情況
3,無刷電機是3組PWM控制的,如果是ADC過零檢測,那就得要3組互補的PWM,也就是6個WPM控制的,并不是你想象的一個PWM
一個PWM控制是別家已經寫好驅動程序了,這個PWM只是作為通訊或者是"油門"來使用的我前面已經說過了,無刷電機不是電子時鐘那么簡單的東西,我看你了分析的這些東西,基本沒幾個是對的
這有一個無刷電機的知識,你可以看一下,自己不一定要去畫板寫程序的,看看也能知道基礎原理

51黑論壇_無感無刷直流電機之電調設計全攻略.pdf (4.58 MB, 下載次數: 12)

ID:332444 · 發表于 2024-10-8 14:38

weianfu 發表于 2024-10-8 11:56
這個是個大概的流向圖

嗯,依據驅動芯片型號,已經找到主控資料看上面,大概的流程也已經清楚,能告知我3片8引腳的芯片具體型號?
語音識別并產生PWM的單片機芯片也大概了解如果語音識別芯片ld3320,
由于蓋板打開不易看到芯片了,語音控制正常遙控器控制正常電源正常,
就是電機驅動板表現出短路,目前沒熱風焊臺,因此還沒動原驅動板,
假若驅動板上主控壞了則無法修,后只能拆元件出來使用了.

ID:876606 · 發表于 2024-10-12 14:49

xianfajushi 發表于 2024-10-8 14:38
嗯,依據驅動芯片型號,已經找到主控資料看上面,大概牧鞒桃慘丫宄�,能告知我3片8引腳的芯片具體型號?
...

最大短路很可能出在那三個8腳 MOS管

ID:287147 · 發表于 2024-10-12 22:23

無感無刷直流電機。

ID:332444 · 發表于 2024-10-20 08:26

Y_G_G 發表于 2024-10-8 13:06
你還是沒有去看無刷電機的基礎知識
1,轉速跟極對數有關系的,你用同一個驅動板去驅動一個3對磁極和7對磁極 ...

感謝提供資料。
那些都是推測和提問，不是分析，對于通信用的PWM波作用，不看資料確實無法猜測，如果按資料所述推導占空比時間解釋為命令的話，現在出現原本50被解釋為100那么我設想把信號倍頻后能否被解釋為50？還有一個猜測得以印證無感確實用了空閑線圈感生電壓。
