關于單片機+ADC0808的數字電壓表程序Proteus仿真圖

[復制鏈接]
ID:1133538 發表于 2024-10-14 21:49 | 顯示全部樓層 |閱讀模式
該數字電壓表由 AT89C51 單片機和 ADC0808 模數轉換器組成，用于測量并顯示模擬電壓。電位器（RV2）產生的模擬電壓通過 ADC0808 轉換為數字信號，單片機讀取并處理該數字量，結果通過數碼管顯示。

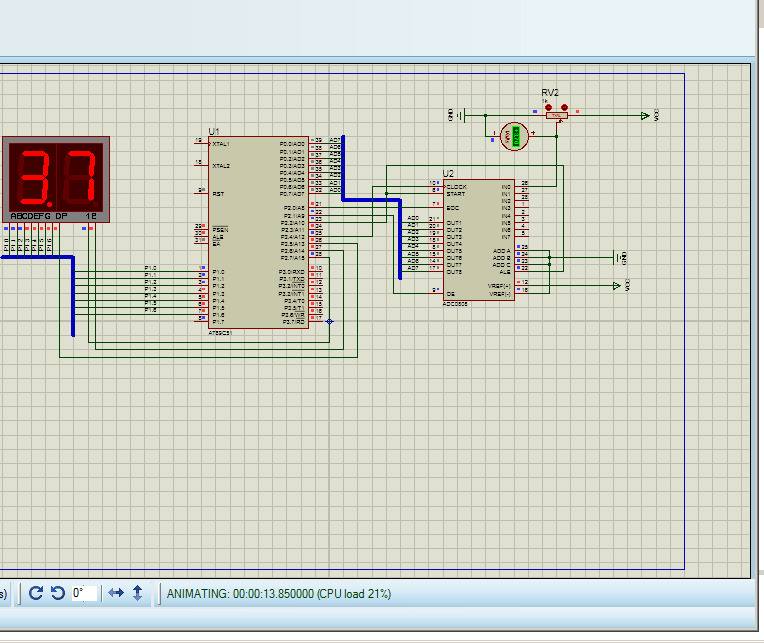

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include <REGX51.H>
  2. #include <intrins.h>
  3. #include "Timer0.h"
  4. sbit OE=P2^1;
  5. sbit ST=P2^2;
  6. sbit EOC=P2^0;
  7. sbit CLOCK=P2^4;
  8. ////////////////
  9. sbit C1 = P2^6;
  10. //這里寫的C2，其實是從右往左數得，但是在接線的時候標的是1號口
  11. sbit C2 = P2^7;
  12. sbit Dp = P2^5;

  14. table[10] = {0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10};
  15. unsigned int data dis[3] = {0x00,0x00,0x00};
  16. unsigned char getData;

  18. // 延時函數
  19. void delay(int t)
  20. {
  21.     int i, j;
  22.     for(i = 0; i < t; i++)
  23.         for(j = 0; j < 50; j++);
  24. }
  25. // 主函數
  26. void main()
  27. {
  28.            Timer0_Init();
  29.     while(1)
  30.                                         {
  31.                                         //關閉adc0808輸出
  32.         OE = 0;
  33.                                         //ADC的啟動標志是從低到高持續一小段時間，再變低，然后一直維持低電平
  34.         ST = 0;//低
  35.         ST = 1;//變高
  36.         _nop_();//保持
  37.         _nop_();//保持高一小段時間
  38.         ST = 0;//變低
  39.         delay(10);//這里給一段時間給ADC進行處理，模數轉換
  40.                                         //ADC啟動處理過程完畢
  41.
  42.                                         //在轉換過程中，EOC會出現低電平，但處理完畢會輸出高電平
  43.                                         //所以我們檢查高電平
  44.         if (EOC == 1) {
  45.                                                                         //給adc輸出信號
  46.             OE = 1;
  47.                                                                         //單片機獲取P0八位的值
  48.             getData = P0;
  49.                                                                         //停止輸出
  50.             OE = 0;
  51.                                                                         //將獲取到的數據，取出整數位的值
  52.             dis[1] = getData / 51;
  53.
  54.                                                                         //將小數取出來
  55.             dis[2] = getData % 51;
  56.                                                                         //乘10，使它可以與51相除
  57.             dis[2] = dis[2] * 10;
  58.                                                                         //得到的商就是小數部分的數值
  59.                                                                            dis[0] = dis[2] / 51;
  60.
  61.                                                                         //這里關閉第二位數碼管，這里是從左往右數的
  62.             C1 = 0;
  63.                                                                         //打開第一位數碼管
  64.             C2 = 1;
  65.             Dp = 0;//顯示小數點，單獨走線，直接顯示，低電平觸發
  66.                                                                         //將對應數字的段選碼放入P1傳給LCD
  67.             P1 = table[dis[1]];  // 顯示第一位
  68.                                                                                                 //延遲，產生視覺暫留的效果
  69.             delay(10);
  70.                                                                         //和整數部分一樣的操作
  71.             C2 = 0;  // 關閉第一位
  72.                                                                            C1=1;
  73.                                                                            Dp=1;
  74.                                                                            P1=table[dis[0]];
  75.                                                                 }
  76.                                                         }
  77.                                                 }

  79.                                                 ///中斷函數
  80. void t0(void) interrupt 1 using 0
  81. {
  82.   CLOCK=~CLOCK;

  84. }
