想想網上買呀！ 也是幾塊錢，學習嘛就要手搓才有靈魂啦。
只買了CH340T核心物件。
以前買來制作功放的原器件剩余的都有用處了。

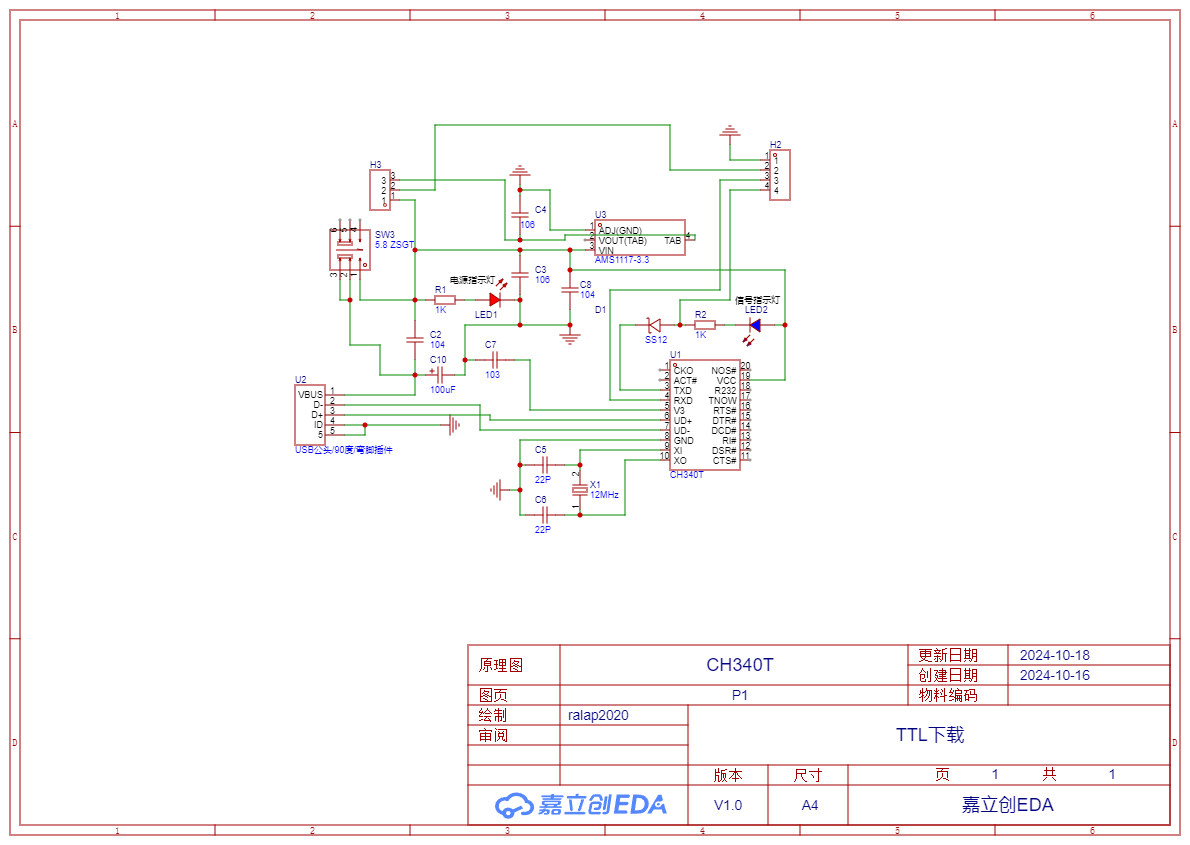

下面畫的電路圖
下載附件
2024-10-18 23:30 上傳

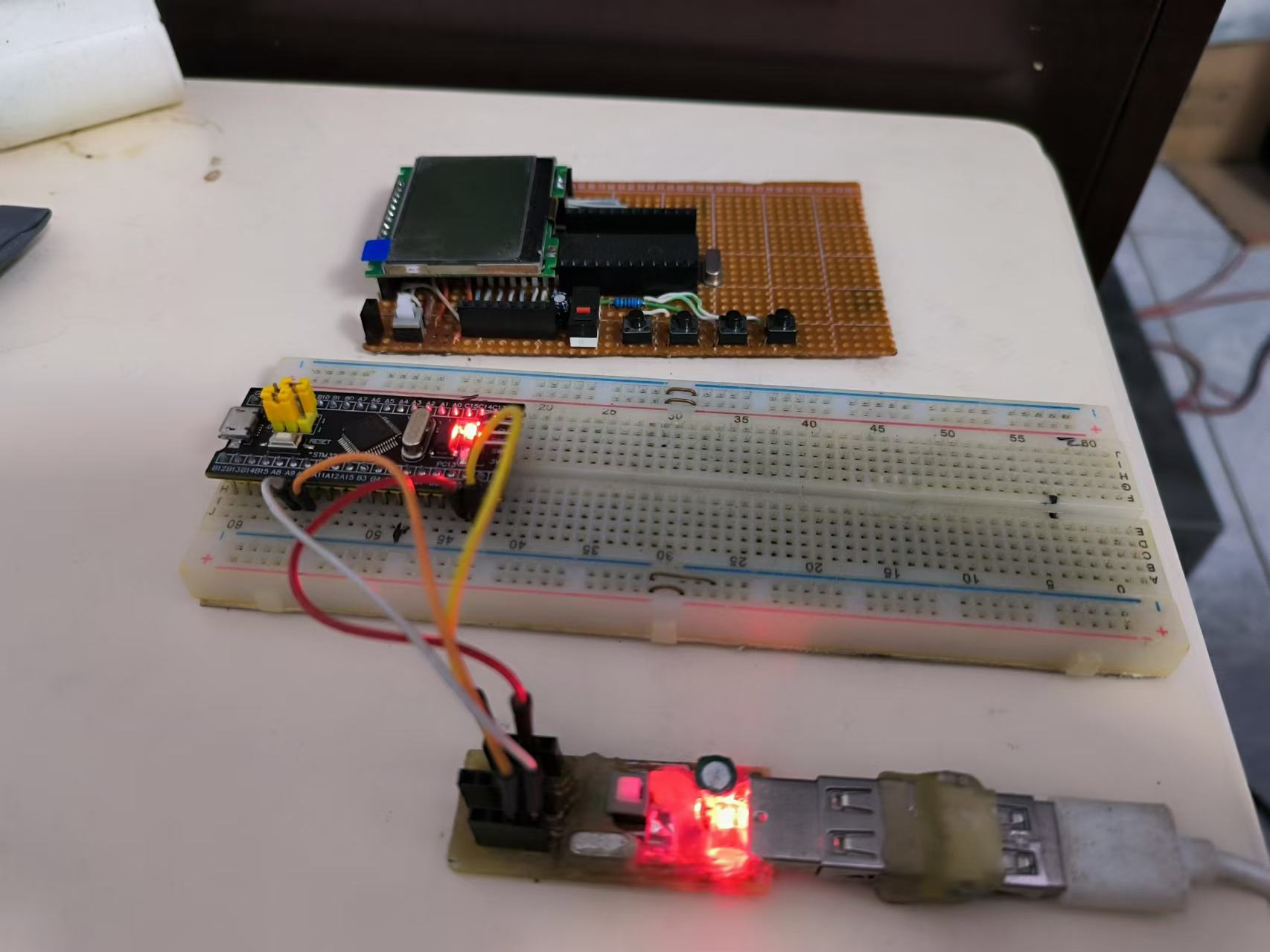

研究蠻久制作的原始版很丑
下載附件
2024-10-18 23:46 上傳

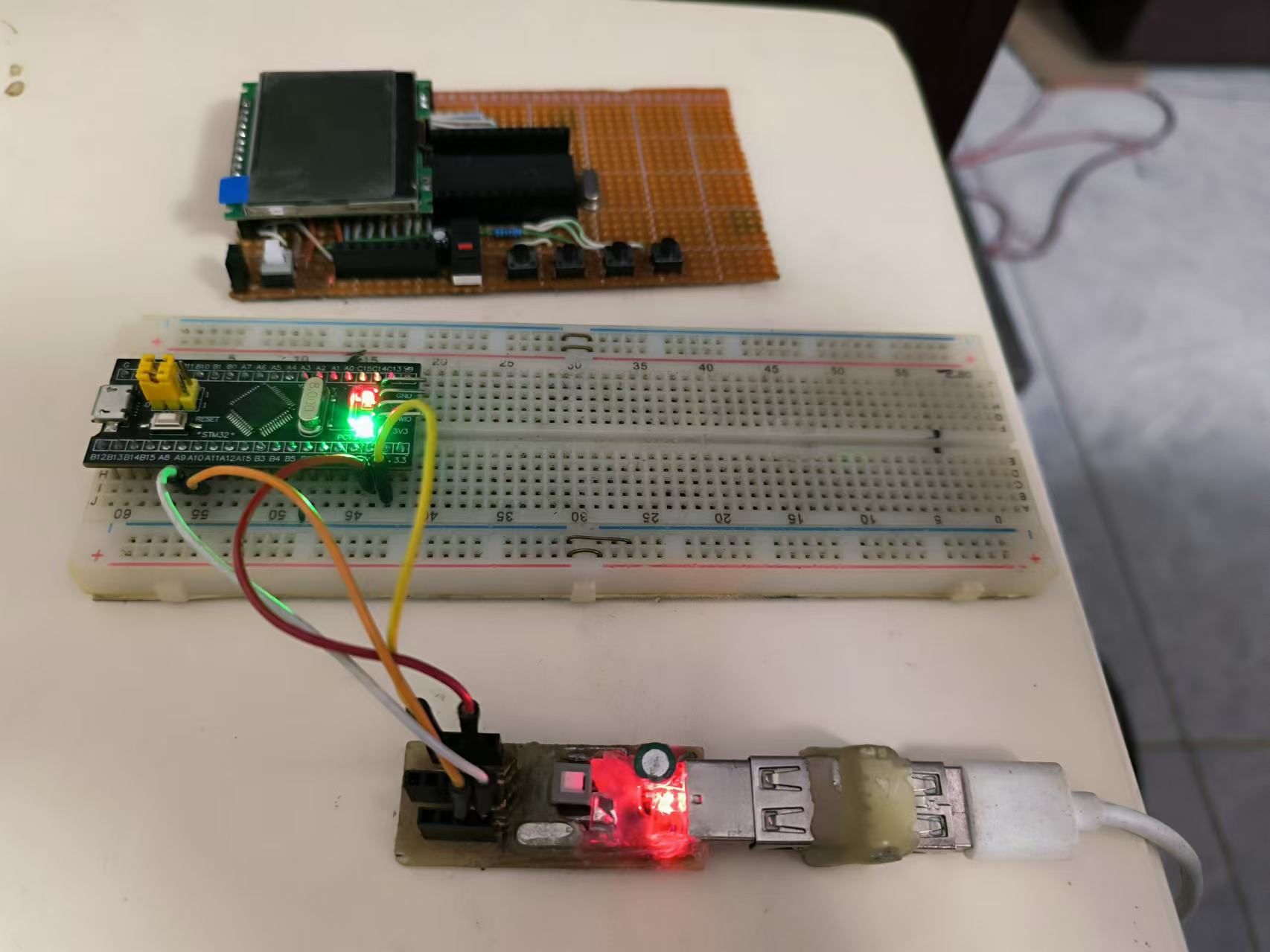

下載成功
下載附件
2024-10-18 23:46 上傳

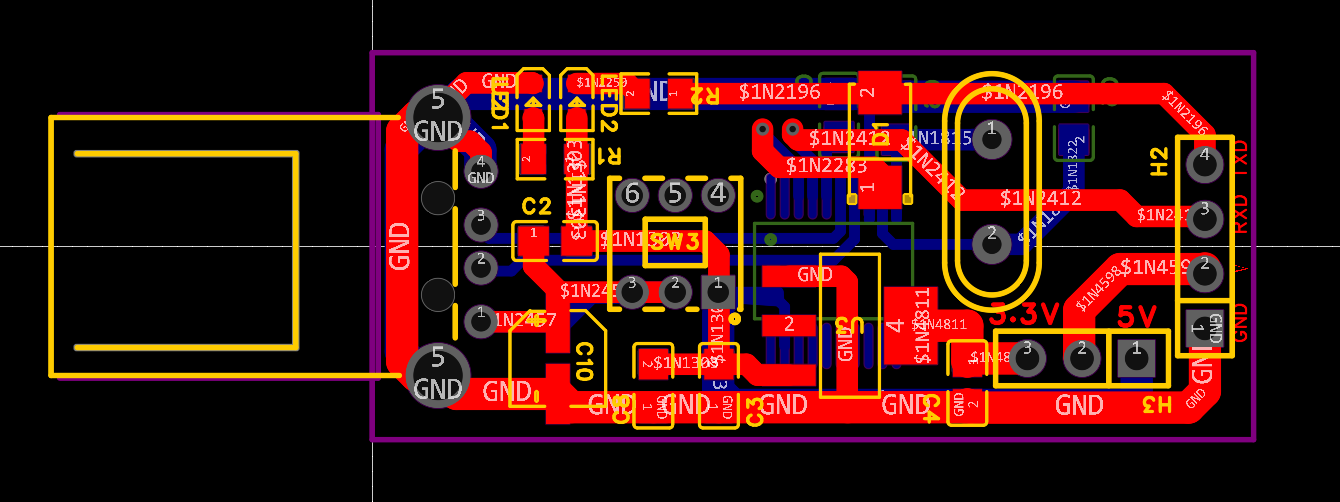

下面就是改進的
看著順眼多了
下載附件
2024-10-18 23:49 上傳

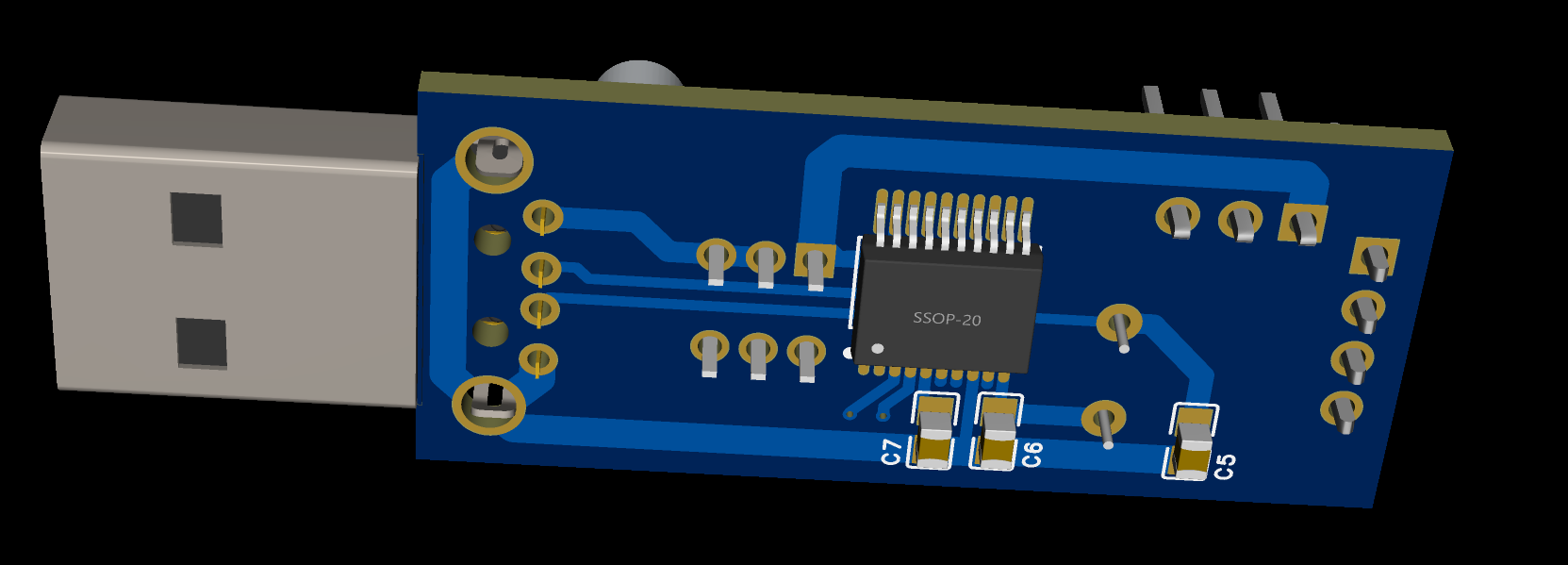

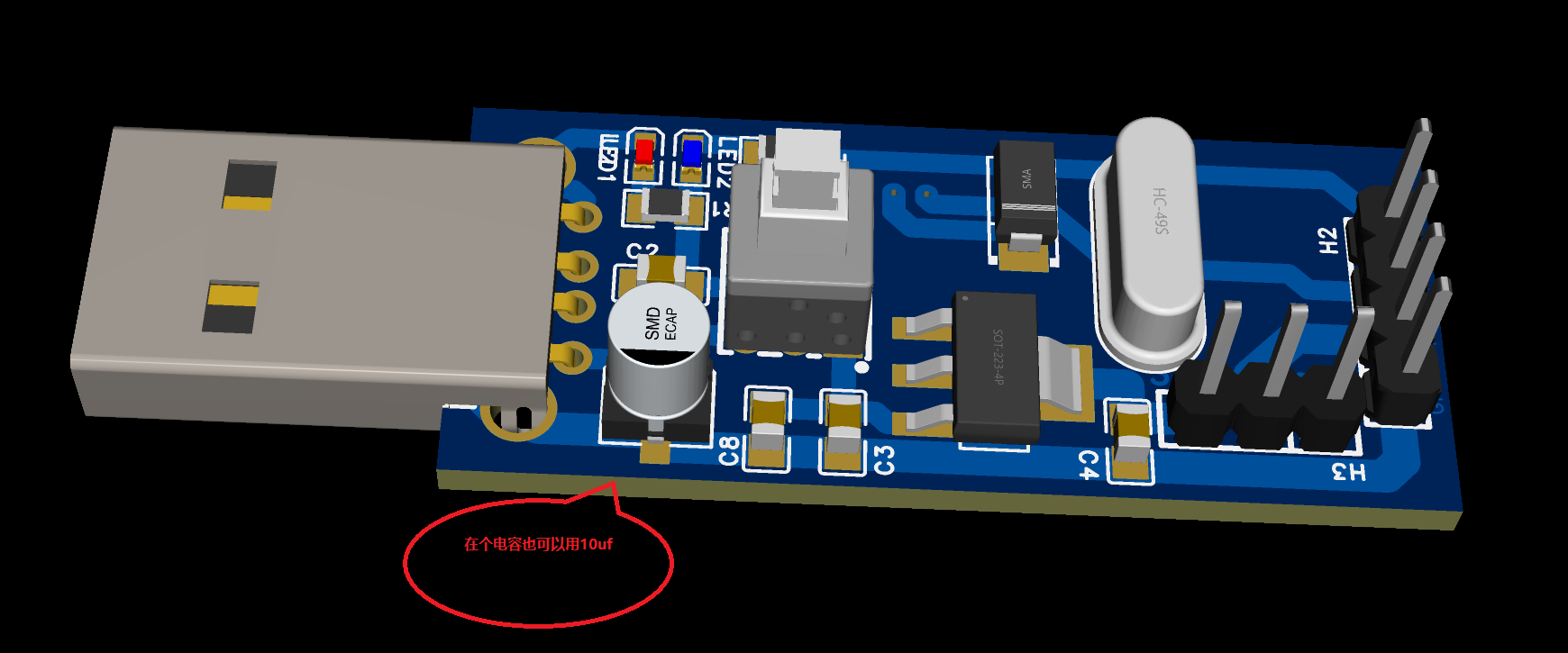

3D圖
下載附件
2024-10-18 23:49 上傳
H3接口可以選擇3.3V和5V，尾部可以橫著焊接。
下載附件
2024-10-18 23:49 上傳
CH340t.rar
(608.71 KB, 下載次數: 0)
2024-10-18 23:59 上傳
點擊文件名下載附件
