關于差分放大電路的問題

ID:1010435 · 發表于 2024-10-22 11:06

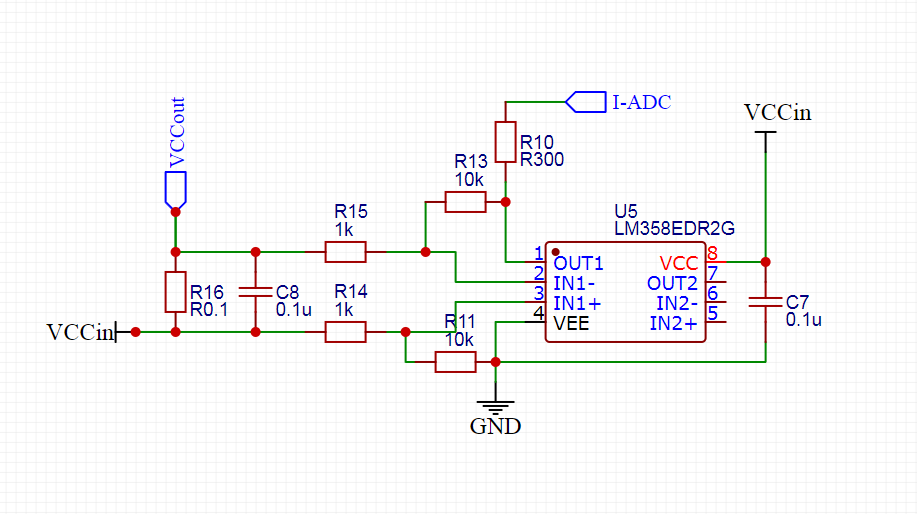

我學網上畫的差分電路，負載接在VCCout端，現在有個奇怪的問題，不接負載的情況下，vccin端5V電壓，萬用表測量i-adc端，竟然有4V左右電壓，給vccout接個小負載，usb-led燈，那么i-adc端口大概3V多不到4V，也就是說通過R16電阻的電流越大 i-adc電壓越低，這是為啥��？

ID:437879 · 發表于 2024-10-22 14:27

3腳分壓太高，超過了共模范圍，運放飽和了，處于非線性狀態。負載為啥不接在1腳？

ID:1010435 · 發表于 2024-10-22 16:13

dz20060101 發表于 2024-10-22 14:27
3腳分壓太高，超過了共模范圍，運放飽和了，處于非線性狀態。負載為啥不接在1腳？

你好你的意思說R14和R11選擇的電阻錯了，我需要10倍的放大，請問選擇多大電阻比較合適？另外1腳要去單片機adc針腳，怎么接負載？

ID:1034262 · 發表于 2024-10-22 21:21

輸入電壓要小于VCC-2，如果你輸入5V，則VCC要7V以上。不知道你VCC是幾V。
問電路問題，得提供足夠多的信息，工作電壓都不提供，難以判斷的。

ID:965189 · 發表于 2024-10-23 08:28

VCCout是做什么的？這個地方為什么不接地？

ID:466250 · 發表于 2024-10-23 09:56

原因是內部差分有2個PNP管，要把他們開啟需要電壓輸入比vccin低1.5V才可以。

ID:1010435 · 發表于 2024-10-23 11:40

coody_sz 發表于 2024-10-22 21:21
輸入電壓要小于VCC-2，如果你輸入5V，則VCC要7V以上。不知道你VCC是幾V。
問電路問題，得提供足夠多的信息 ...

感謝提醒，輸入電壓確實需要vcc-2

ID:1010435 · 發表于 2024-10-23 11:40

藍藍小星星發表于 2024-10-23 09:56
原因是內部差分有2個PNP管，要把他們開啟需要電壓輸入比vccin低1.5V才可以。

確實是這樣的，謝謝，

ID:1134489 · 發表于 2024-10-23 19:43

樓主太厲害了

ID:446156 · 發表于 2024-10-24 12:58

君工創 發表于 2024-10-23 08:28
VCCout是做什么的？這個地方為什么不接地？

樓主明顯要測電流大小，但是用LM358的話需要把取樣電阻放在低邊也就是靠近GND的一側，因?yàn)長M358的共模輸入范圍是[V-,V+ - 1.5V]

ID:1010435 · 發表于 2024-10-26 09:03

qinlu123 發表于 2024-10-24 12:58
樓主明顯要測電流大小，但是用LM358的話需要把取樣電阻放在低邊也就是靠近GND的一側，因?yàn)長M358的共模輸 ...

謝謝，還是得多學學，如果不給358獨立供電的話，只能低端檢測電流。

ID:1111014 · 發表于 2024-10-26 12:00

5V供電？LM358是普通運放。如果想使用5V電壓設計電路，需要使用支持5V的軌到軌運放；如果要求比較精確的運算，就需要軌到軌的精密運放。例如SGM8552等型號。

ID:92781 · 發表于 2024-10-29 11:44

用軌到軌的lmv358或者提高lm358的供電電壓
