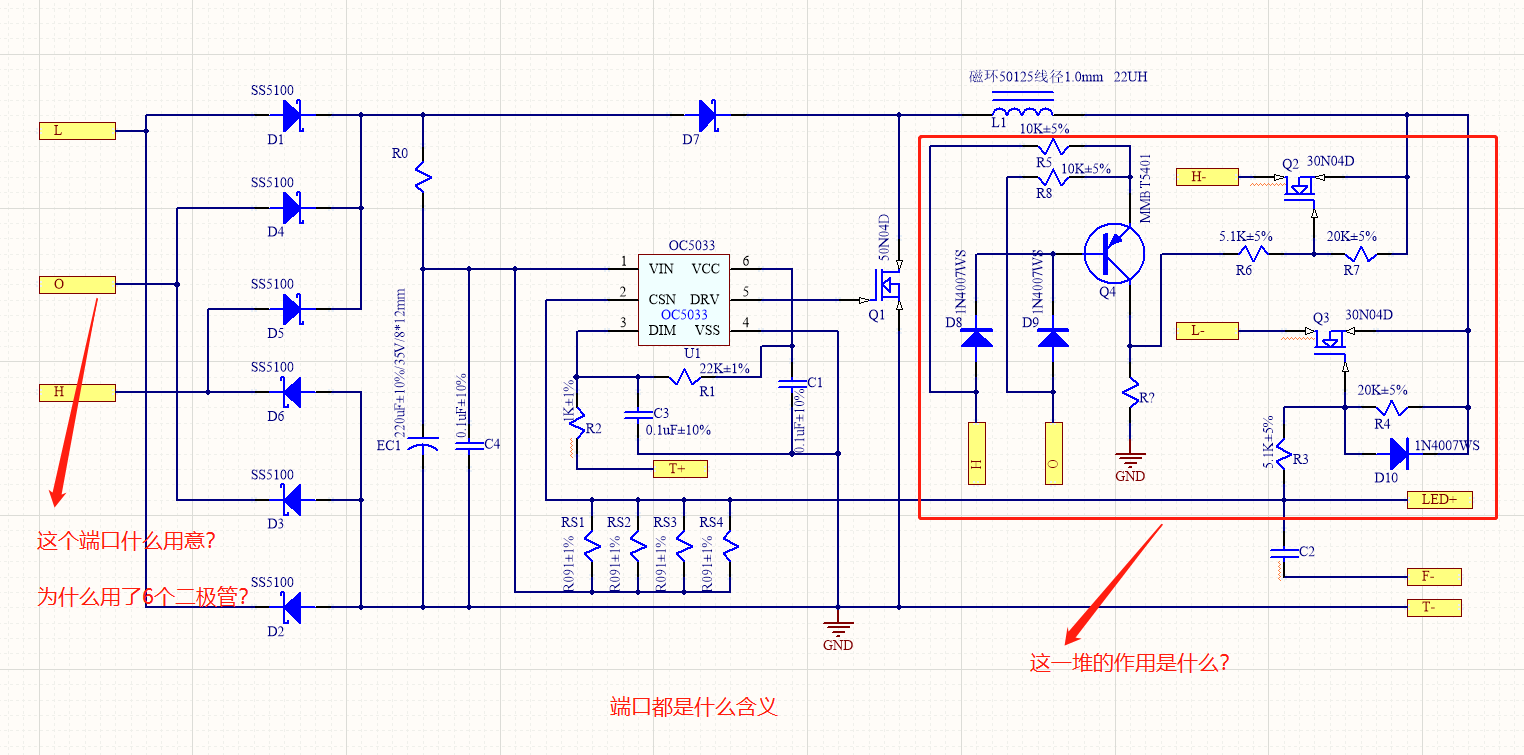

首先6個二極管，拆成3隊，就是一個接口H L O一個接口接一隊正反接的二極管，這種接法一般用于防反接的，你可以看下整流橋是不是這樣接的。那么有個問題如果你的H L O 時一個3P的電源線插口，VCC和GND你隨便接兩個口都可以。但是你后面拿幾個H- L- O-信號什么意思？H 和H-如果是一對電源正負極？那么問題來了，你H是一個正電源VCC，L是一個正電源VDD,O是一個正電源V+,你經過一對整流橋全接一起啥意思？一起燒嗎？如果H 和H-不是一對電源正負極，畫著圖的人想法挺新奇的��？是生怕別人看懂它的電路圖嗎？============================================================================================
然后說下你那一堆不知道什么作用的的電路圖，三極管是pnp，低電平導通通，HO同時高電平，不通，同時低電平，導通，人家本來就被R?拉到GND上了，你是想說再給你并一個10K電阻減阻值，然后通過分壓讓Q2在電壓超標時分壓導通，起保護作用？（H或者O是低電平，同上H-是什么） 他兩一高一低呢？你想啥呢？高電平在還能有你低電平啥事（H O只有一個有效作用同上）。你也別解釋什么H-L-T-是什么電平？我不是你老板，聽你解釋?zhuān)阋窗颜麄�(gè)項目電路發出來，就拿個小截圖，我就從你截圖你說法，你這截圖里電路名稱起名亂七八糟的，你下次還拿這樣的截圖發問，我保證沒人給你解答，就這樣。
已經分析到這里了，如果你還是不理解圖紙那里錯了，那我只能說對不起換崗位吧。
|
|
