PY32使用J-Link開發示例

一，硬件搭建

1，硬件準備

2，Start Kit 配置，J1接跳線帽

3，使用USB CABLE給Start KIT供電

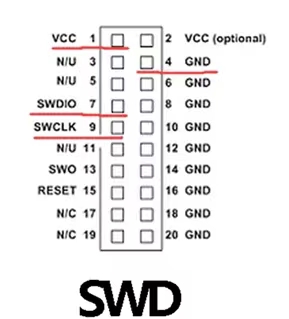

4，J-link 與KIT連線



二，軟件安裝

1，軟件準備；

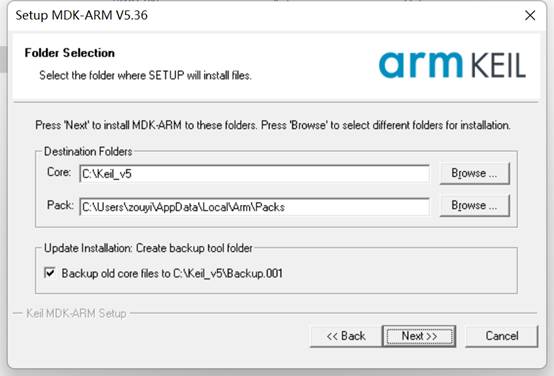

2，Keil uVison5 默認安裝

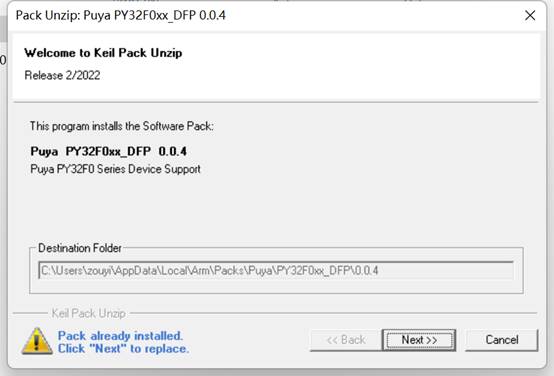

4，Pack 默認安裝

5，安裝完成重啟電腦；

6，接入J-Link后，查看設備管理器是否安裝好驅動；

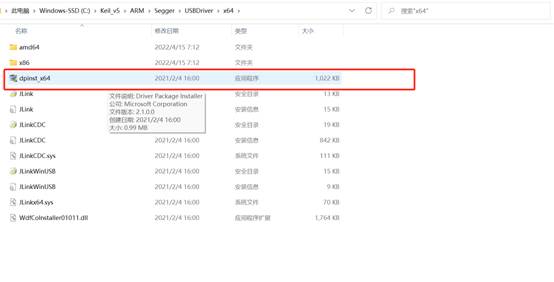

   如果驅動異常，可以在Keil安裝目錄中安裝，以下截圖以64位系統為例



7，打開PY-MCU資料中的例程

PY-MCU資料-20220413\PY-MCU資料-20220413\Library and Examples\PY32F030_HAL_Firmware_V0.0.1\PY32F030_HAL_Firmware_V0.0.1\Example\GPIO\GPIO_Toggle\MDK-ARM

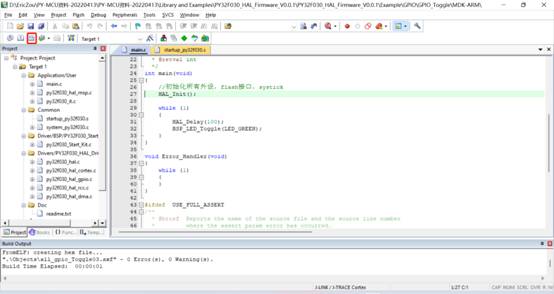

8，編譯工程，

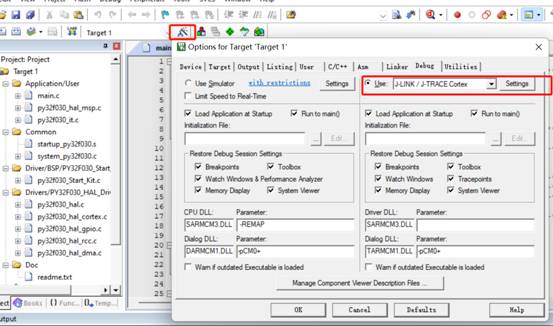

8，配置Options，Debug為J-link

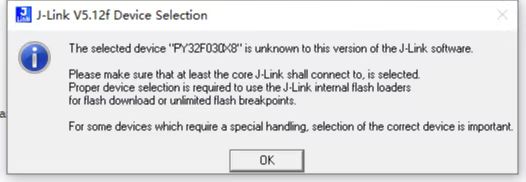

9，點擊Setting，可能有以下彈框，點擊OK

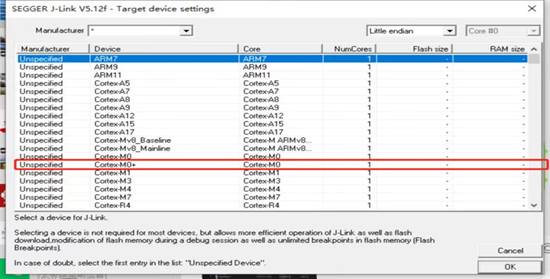

10，在新的彈框中選擇M0+

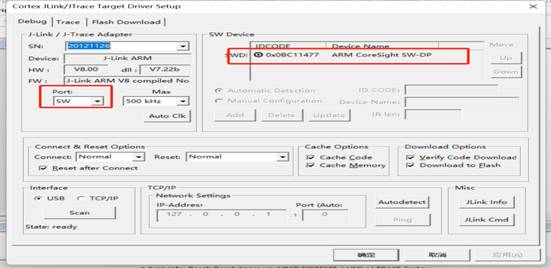

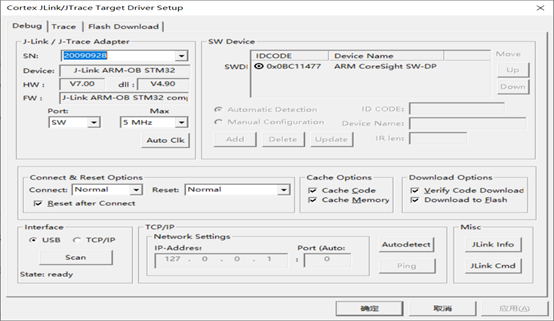

11,調試方式選擇SWD,成功后會顯示芯片的IDCODE

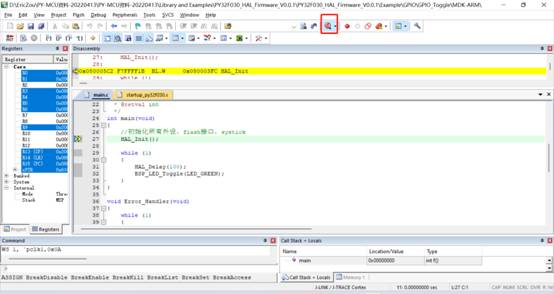

12,點擊Debug 按鈕即可進入仿真模式

13，通過以上步驟使用J-LINK 不能燒錄

一，Keil中不能找到芯片ID

1，檢查電源和地以及PCB的電流；

2，（1）SWD硬件連接是否正確

（2）檢查PINOUT 是否一致

確認原理圖中的芯片型號和目標型號是否一致，；

二，KEIL能夠找到芯片ID，

1, 確認Keil中芯片型號與目標板子芯片型號一致

2，PY32FXXF14 的MCU需要手動修改RAM大小為0x800

3，可以調整SW的最高速度為1MHz，嘗試燒錄；
