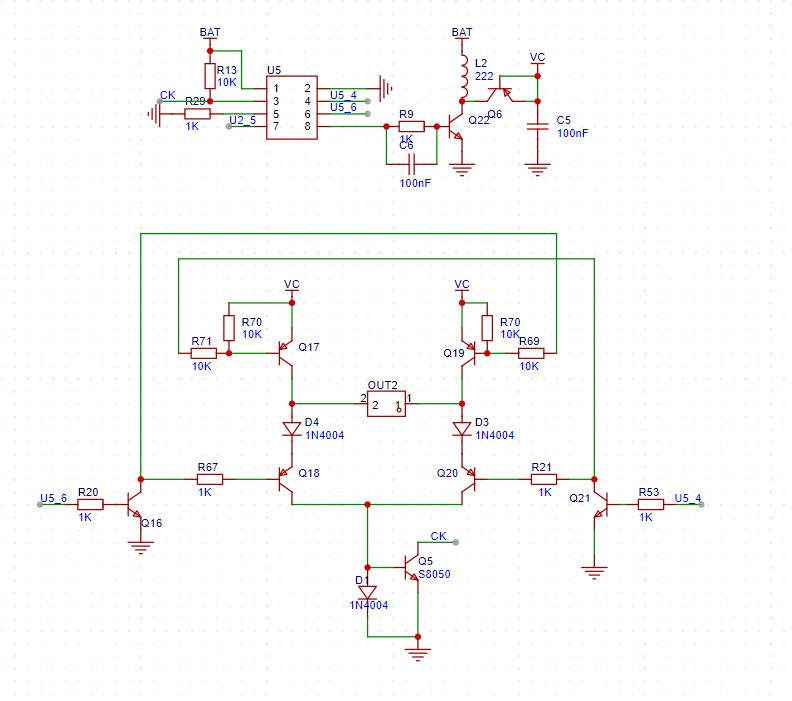

根據您提供的電路圖，這個電路看起來像是一個脈沖寬度調制（PWM）信號發生器，它可能用于控制電機的速度。以下是一些關鍵點，它們支持這個電路可以用于驅動電機并調速的觀點：
1. **振蕩器部分**：U5 可能是一個振蕩器芯片，它產生一個時鐘信號（CK），這個信號可以作為PWM信號的時鐘基礎。
2. **PWM信號生成**：Q17、Q18、Q19、Q20 和 Q21 可能是用于生成PWM信號的晶體管。PWM信號是通過改變輸出電壓的占空比來控制電機速度的常用方法。
3. **二極管和電容**：D4、D3 和 C5、C6 可能用于信號整形和穩定，這對于產生干凈的PWM信號至關重要。
4. **驅動能力**：Q22 可能是一個功率晶體管，用于放大PWM信號，以提供足夠的電流來驅動電機。
5. **搜索結果支持**：搜索結果中提到了PWM調速是一種通過改變電源電壓的占空比來控制電機轉速的方法。這與電路中可能存在的PWM信號生成和放大功能相符合。
6. **電路的輸出**：OUT2 可能是電路的輸出，用于驅動電機。如果這個信號是PWM信號，那么它可以直接用于控制電機的速度。
|
|
