PCB 74HC573芯片走線走了太長,是否合理?

ID:278457 · 發表于 2024-11-21 03:54

實在沒辦法才這樣連的,有沒有更好的連接方法,討教了！

空間太小了。

ID:1010505 · 發表于 2024-11-24 11:05

低頻信號隨便連連，不是太過分都行，不過還是建議信號線緊密整齊排列，減小線長和過孔數量，空余空間都覆銅，不是說信號不通，是減少可能存在的EMC風險

ID:517951 · 發表于 2024-11-24 09:43

就51單片機的速度, 不是高速信號, 連通線路,最后鋪銅盡量全部鋪滿. 99.9%的不會因?yàn)樾盘?hào)不完整導致異常.

ID:1137340 · 發表于 2024-11-23 14:33

能聯通就行，不是什么高速信號

ID:69038 · 發表于 2024-11-22 15:24

89C51/52、573的速度都不是太快，遠遠達不到“高速信號”的門檻，也就無所謂走線長短，能連通就是成功，再慢慢優化變短，就行了。
走線短是為了工藝，還是為了信號，沒有一個明顯的界線，可自由把握。。

ID:278457 · 發表于 2024-11-22 01:58

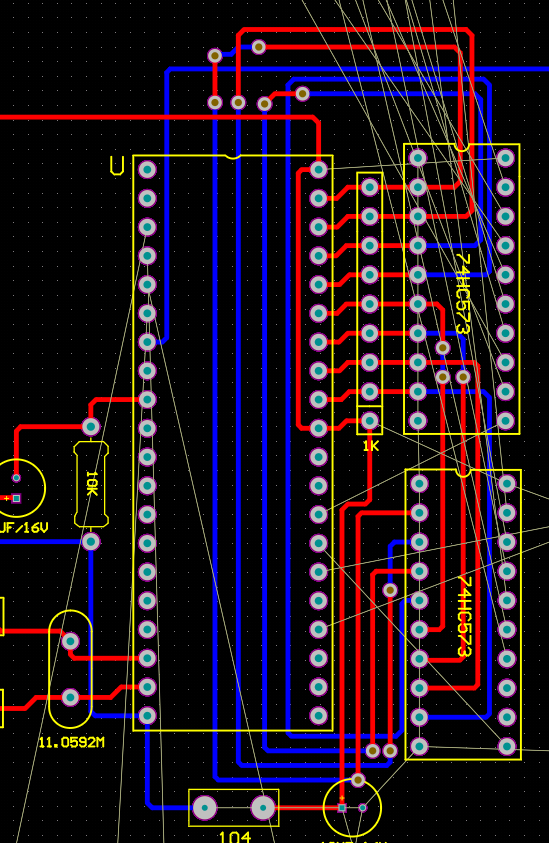

74HC573這樣連接，合理嗎？電線有點長。

ID:278457 · 發表于 2024-11-22 00:39

cy009 發表于 2024-11-21 09:44
每個芯片的應用電路建議使用官方推薦電路，參考芯片手冊。

說錯了

應該是走線走了太長,是否合理
