4位數碼管只有7只腳，見過嗎

ID:155811 · 發表于 2024-11-27 15:23

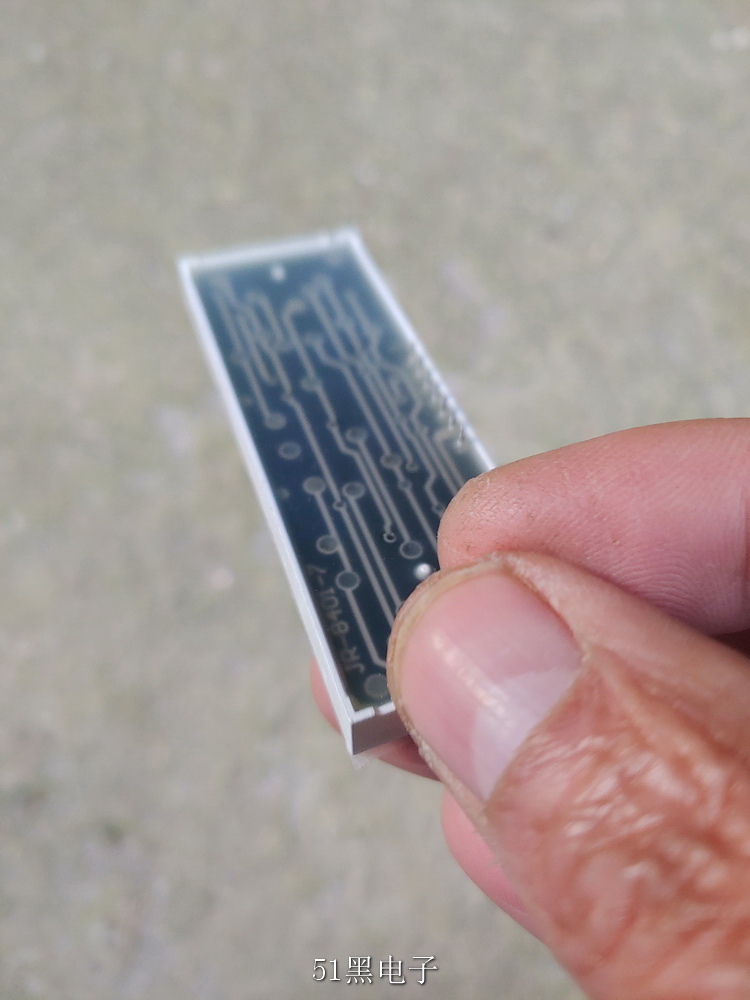

從一個 不知道是什么的線路板拆下來，數碼管只有7 只腳，卻
實現了時鐘的功能。
開始我以為數碼管里集成了ic，仔細看是沒有ic，
百度了一下，說是什么復用可以這樣，

ID:57657 · 發表于 2024-11-28 07:39

我不清楚樓主的數碼管帶冒號還是小數點還是米字管什么的，由于不知道段碼數量無法確定是如何接線的，有沒有集成IC需要照X光或拆解后才知道。

ID:619259 · 發表于 2024-11-28 08:42

查理復用數碼管，7個引腳可以驅動42個筆段

ID:882946 · 發表于 2024-11-28 08:49

可以的，一般簡易的數字電壓表大多數都用這種數碼管，同一個引腳通過定義不同的電平可以連接多個二極管

ID:1096929 · 發表于 2024-11-28 15:27

這個燈外接有一個驅動芯片

ID:584814 · 發表于 2024-11-28 15:55

三樓正解：查理復用。
1、驅動發光二極管最多有：引腳數*（引腳數－1）＝7*6＝42；
2、接法是任意 2 個引腳上都正向和反向各接 1 只發光二極管；
3、如果不要小數點或其他符號，7 個引腳可做 6 位數字顯示。

ID:155811 · 發表于 2024-11-29 13:31

man1234567 發表于 2024-11-28 15:55
三樓正解：查理復用。
1、驅動發光二極管最多有：引腳數*（引腳數－1）＝7*6＝42；
2、接法是任意 2 個引 ...

確實是這樣，我用電池

ID:155811 · 發表于 2024-11-29 13:34

man1234567 發表于 2024-11-28 15:55
三樓正解：查理復用。
1、驅動發光二極管最多有：引腳數*（引腳數－1）＝7*6＝42；
2、接法是任意 2 個引 ...

確實是這樣，我用電池識別出每2個腳是什么段

ID:155811 · 發表于 2024-11-29 15:14

D:\My Documents\20241127-x.jpg

D:\My Documents\charli led.jpg

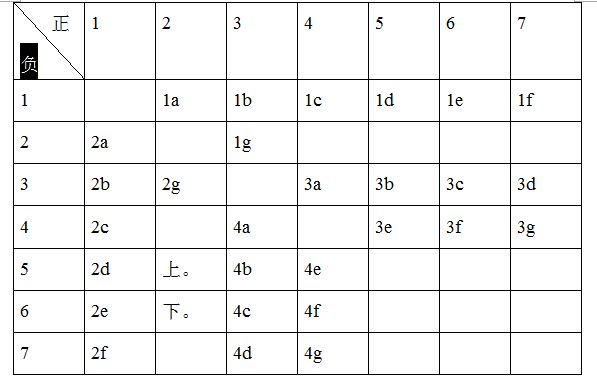

上表格最上面一行是 z正極，最左列是負極，中間格表示點亮的段，
如，2腳+，1腳—，則 1a，第一位的a段點亮

ID:155811 · 發表于 2024-11-29 15:16

鏈接charli led.jpg

ID:688692 · 發表于 2024-11-30 10:55

也就是說掃描一次花的時間比較長，占空比比較低

ID:136083 · 發表于 2024-11-30 11:12

我有測試過6腳的，http://www.torrancerestoration.com/bbs/dpj-200954-1.html

ID:155811 · 發表于 2024-11-30 12:38

desig 發表于 2024-11-30 11:12
我有測試過6腳的，http://www.torrancerestoration.com/bbs/dpj-200954-1.html

顯示的原理可以簡單說一下嗎
