有很多終端用戶會把12V、24V、36V 、48V、60V鋰電池組接反，因此有必要增加三種控...

ID:668004 · 發表于 2024-11-27 18:01

有很多終端用戶會把12V、24V、36V 、48V、60V鋰電池組接反，因此有必要增加三種控制電路（過溫、過流、短路保護已經有）

1.電池輸出控制電路---這個簡單直接一個PMOS+三極管/NMOS+mcu控制腳就可以實現

2.電池防反接電路---針對不同的電池電壓要怎么設計電路才合理？NMOS串聯在電池負極B-和電路的GND之間？當B+和B-接反的時候，NOMS截止？或者是PMOS串聯在B+和負載之間？當B+和B-接反的時候，POMS截止？這個是不是和第一個電池輸出控制電路有沖突呢？針對這5個電壓要怎么設計電路才合理？

3.過壓保護電路---針對電路有概率接錯電池，導致電路板元件被高壓擊穿，這5個電池電壓的PCBA，需要分別設計過壓保護電路。過壓點分別是16V、32V、40V、56V、72V，要如何設計才合理？

ID:516863 · 發表于 2024-12-1 00:38

樓主是不是沒有用過臺式電腦？建議去觀摩一下～

ID:668004 · 發表于 2024-11-30 14:39

平頭哥學習發表于 2024-11-30 09:25
1.這是電池組，不僅要考慮電池接錯，還要考慮充電問題
2.如果只是做防電池組接錯，最簡單，最有效的方法是 ...

有沒有具體的圖紙可以借鑒一下

ID:1135339 · 發表于 2024-11-30 09:25

1.這是電池組，不僅要考慮電池接錯，還要考慮充電問題
2.如果只是做防電池組接錯，最簡單，最有效的方法是做防呆，也就是不同的電池用不同的輸入端子。錯了插不進
3.如果結構不允許做防呆。12/36V的電池可以做過壓；12V過壓點設計在15V；36V的設計在45V；用PMOS+運放做，這種電路缺點是待機功耗大，會超過1ma；要功耗低可以用單片機機做檢測

ID:74687 · 發表于 2024-11-29 18:40

QWE4562012 發表于 2024-11-29 15:31
怎么可能。沒那么簡單的

TVS就是帶有過壓保護，另外一個單向的TVS管，如果反接了，電源直接從TVS正極流向負極，不會再通向電路板了。

ID:668004 · 發表于 2024-11-29 15:31

zyftank 發表于 2024-11-28 11:43
在電源入口加個TVS管，應該可以實現防反接和過壓保護吧

怎么可能。沒那么簡單的

ID:668004 · 發表于 2024-11-29 15:31

zhuls 發表于 2024-11-28 11:24
按標準化的接口來做，比如這樣的雙列接口：

你這個接口只解決了一個問題啊

ID:74687 · 發表于 2024-11-28 11:43

在電源入口加個TVS管，應該可以實現防反接和過壓保護吧

ID:69038 · 發表于 2024-11-28 11:24

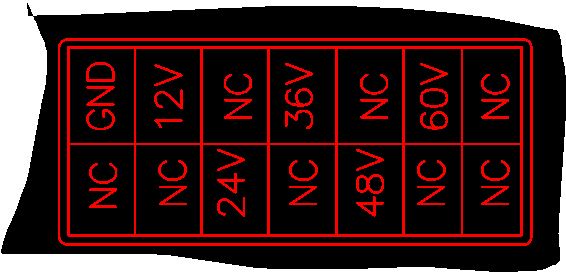

按標準化的接口來做，比如這樣的雙列接口：

永遠不會有接錯、接反電池的可能，除非線序錯了。
