請教大佬們一個電路,這倆三極管是干什么的?

[復制鏈接]
跳轉到指定樓層
樓主
ID:1013883 發表于 2024-12-17 14:37 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
請教大佬們一個電路,這倆三極管是干什么的?


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂1 踩
回復

使用道具 舉報

沙發
ID:624769 發表于 2024-12-17 22:29 | 只看該作者
提供 大約10mA 的 恒流源
回復

使用道具 舉報

板凳
ID:1034262 發表于 2024-12-17 23:05 | 只看該作者
很常用的恒流源電路,電流為VBE/47。我很常用于驅動光耦,可以3~24V供電都能使驅動電流變化不大。
回復

使用道具 舉報

地板
ID:1100060 發表于 2024-12-19 02:20 | 只看該作者

既名光耦,那LED就是吃訊號的,那么,3和4應該是光耦的輸出端吧?!
回復

使用道具 舉報

5#
ID:1013883 發表于 2024-12-19 09:47 | 只看該作者
188610329 發表于 2024-12-17 22:29
提供 大約10mA 的 恒流源

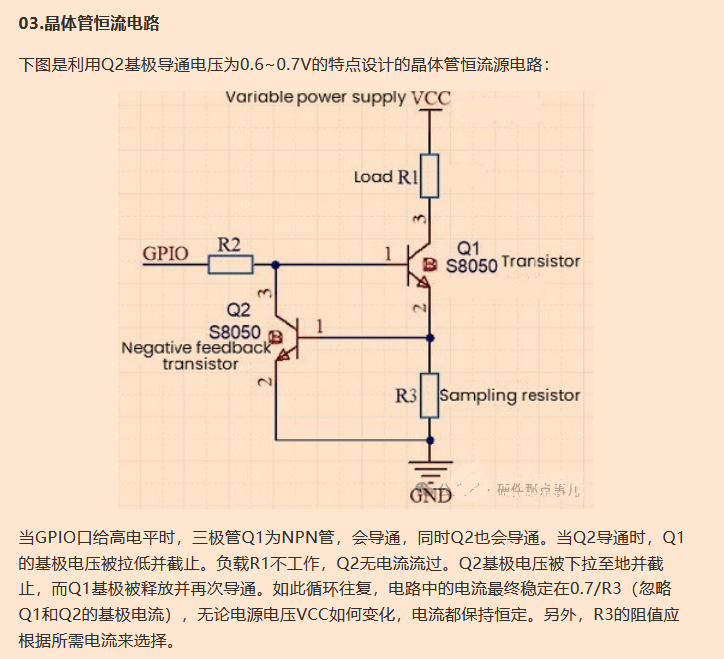

謝謝大佬,我搜索了一下,和這個電路差不多,就是恒流源輸出電流計算我拿不準,0.7/3000=0.233ma,不知道我這樣算的對不對


回復

使用道具 舉報

6#
ID:1013883 發表于 2024-12-19 09:53 | 只看該作者
188610329 發表于 2024-12-17 22:29
提供 大約10mA 的 恒流源

哦哦哦,我想明白了,是通過R53和V7流出,電流應該是0.7/47=14.9ma
回復

使用道具 舉報

7#
ID:1013883 發表于 2024-12-19 09:54 | 只看該作者
coody_sz 發表于 2024-12-17 23:05
很常用的恒流源電路,電流為VBE/47。我很常用于驅動光耦,可以3~24V供電都能使驅動電流變化不大。

贊,謝謝你,搜索了一下恒流源的用法和經典電路了解了一下,后期再多用
回復

使用道具 舉報

8#
ID:1013883 發表于 2024-12-19 09:55 | 只看該作者
LhUpBJT 發表于 2024-12-19 02:20
既名光耦,那LED就是吃訊號的,那么,3和4應該是光耦的輸出端吧?!

對,是輸出
回復

使用道具 舉報

9#
ID:420836 發表于 2024-12-19 10:29 | 只看該作者
這是非常典型的恒流源設計。
回復

使用道具 舉報

10#
ID:1013883 發表于 2024-12-19 12:27 | 只看該作者
TTQ001 發表于 2024-12-19 10:29
這是非常典型的恒流源設計。

謝謝回復,查了一下資料,現在懂了
回復

使用道具 舉報

11#
ID:1140462 發表于 2024-12-19 14:34 | 只看該作者
輸出恒定電流
