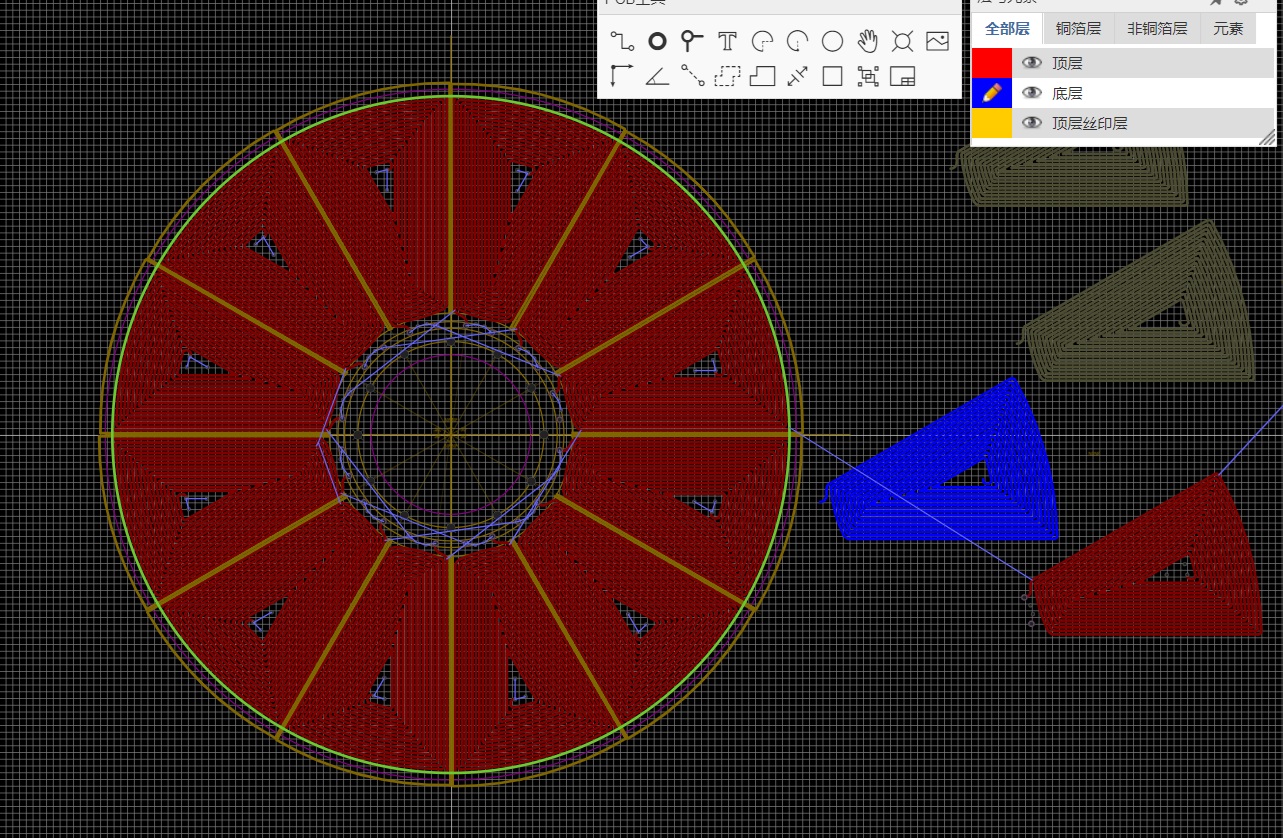

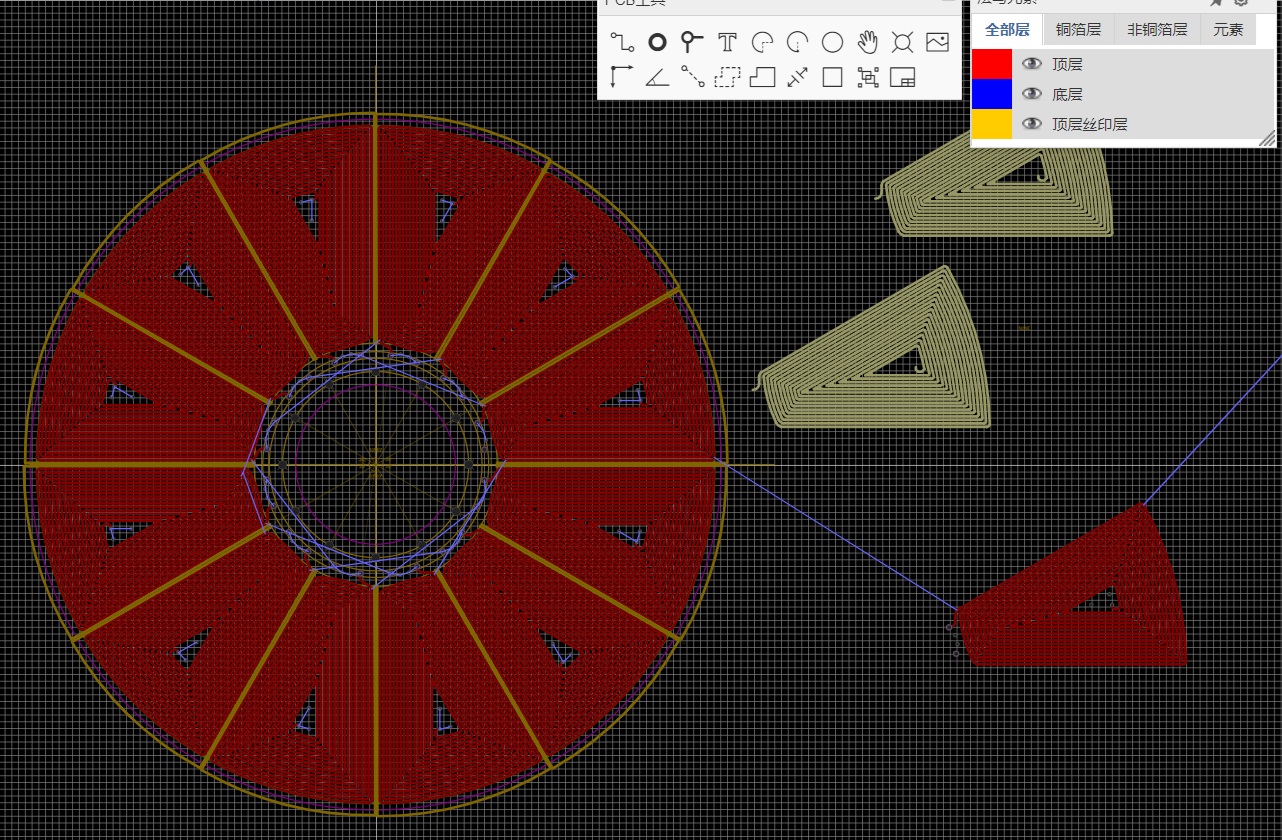

我想做一塊PCB電機板，PCB板每層做12個線圈。我想只畫一個線圈，后面的線圈直接復制粘貼。今天做好了頂層的線圈，然后把線圈復制到第一層和底層。形狀沒有鏡像180°翻轉，根據以前畫兩層板的經驗，元件焊盤從頂層改到底層會做180°鏡像翻轉。業余愛好者以前只做過幾次雙層板，這是第一次畫6層板有幾個疑問想請教大家。
1、同一個元件的焊盤（這里是線圈繞組）在第一層（頂層）、第三層、第五層是不是一樣的？復制到另外層是不是同視角同位置？同一個元件的焊盤（這里是線圈繞組）在第二層、第四次、第六層（底層）是不是一樣的？
2、線圈繞組從頂層復制到底層是不是應該翻轉180°？軟件PCB視角是不是同生活中那塊板子做180°翻轉視角一樣？應用到這里粘貼的線圈走線方向應該與頂層復制的線圈走線方向相反？以頂層線圈為樣本，跳轉到底層，在底層畫線圈，照著頂層線圈相反方向畫線。
3、我看到論壇里的帖子做了沉金處理，請問沉金工藝怎么設置怎么做？
|
|
