3極管電路 這里為什么會被擊穿呢？40V的擊穿電壓

[復制鏈接]
跳轉到指定樓層
樓主

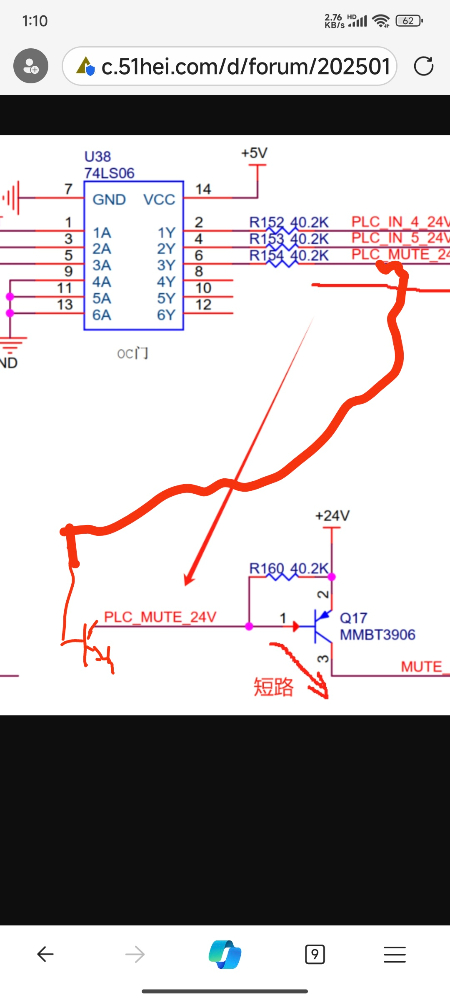

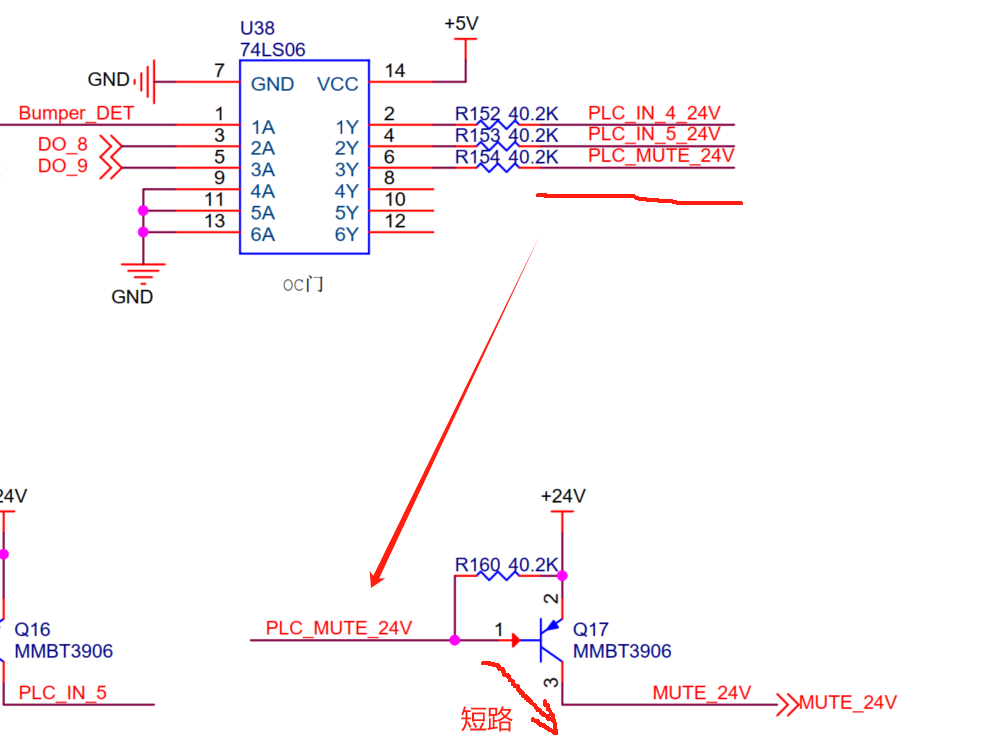

想請教一下大佬們，這里為什么會被擊穿呢？40V的擊穿電壓


三極管擊穿

三極管擊穿
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1109793 發表于 2025-1-24 12:46 | 只看該作者
本帖最后由 xiaobendan001 于 2025-1-24 20:29 編輯

基極都不加限流電阻的嗎？不好意思，沒看到上面的電阻。
剛看到40.2K的電阻這個是真實阻值嗎？負載電流有多大？
會不會是工作到放大區了？
回復

使用道具 舉報

板凳
ID:1121801 發表于 2025-1-24 14:25 | 只看該作者
PLC_MUTE_24V這個點如果輸出正電壓那就不正常
回復

使用道具 舉報

地板
ID:888148 發表于 2025-1-24 16:53 | 只看該作者
你看看電路24v是否經過Q17 EB加到74LS06 引腳了!

前面加一級或兩級三極管驅動啊!

回復

使用道具 舉報

5#
ID:1057978 發表于 2025-1-25 14:08 | 只看該作者
5V控制24V嗎，感覺還是光耦或者繼電器靠譜點
回復

使用道具 舉報

6#
ID:477441 發表于 2025-1-25 17:19 | 只看該作者
Q17設計的不合理，無論U38輸出是高電平還是低電平Q17都是導通狀態
回復

使用道具 舉報

7#
ID:123917 發表于 2025-1-26 10:33 | 只看該作者
你這種 應用最好是加光耦隔離，就解決了
回復

使用道具 舉報

8#
ID:384109 發表于 2025-1-26 14:42 | 只看該作者
電路不全，應該是電流擊穿
回復

使用道具 舉報

9#
ID:396024 發表于 2025-2-6 13:14 來自觸屏版 | 只看該作者
還要這么加一個npn三級管。你那個圖三級管一直是導通的。
回復

使用道具 舉報

10#
ID:396024 發表于 2025-2-6 13:17 來自觸屏版 | 只看該作者
這樣輸入低電平時沒有24伏，高電平時輸出24付，相反的輸出再加一級三級管。


回復

使用道具 舉報

11#
ID:879809 發表于 2025-2-13 11:10 | 只看該作者
smmj 發表于 2025-2-6 13:17
這樣輸入低電平時沒有24伏，高電平時輸出24付，相反的輸出再加一級三級管。

你查下74LS06的datasheet，這個三極管是多余的。
