如果您深入研究舊 Tektronix 采樣頭的原理圖，您最終會遇到“編輯線”。這個想法是使用傳輸線的短路線部分來形成快速脈沖。為了嘗試這個想一個 74AC04 進行了一次測試。圖1

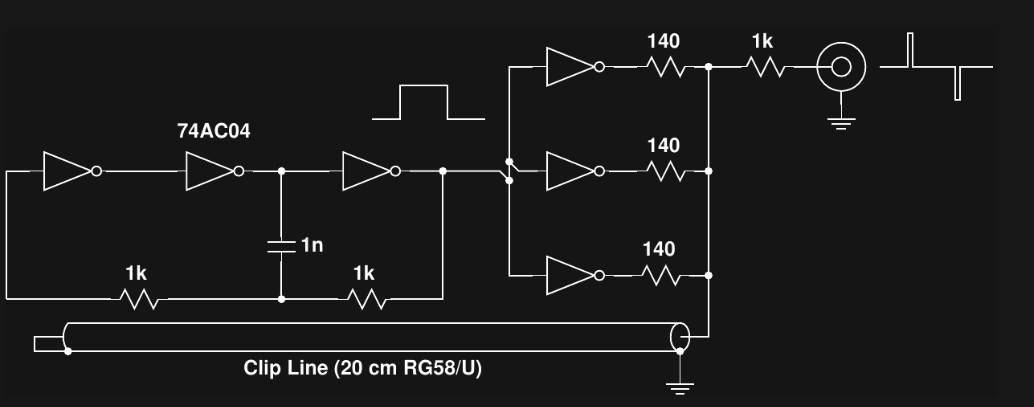

該電路使三個反相器作為 RC 振蕩器，其余三個通過電阻并聯以創建大約 50 歐姆的驅動器。三個門不能真正提供足夠的電流供此類使用 - 您需要四個 - 但這對于快速測試來說已經足夠了。

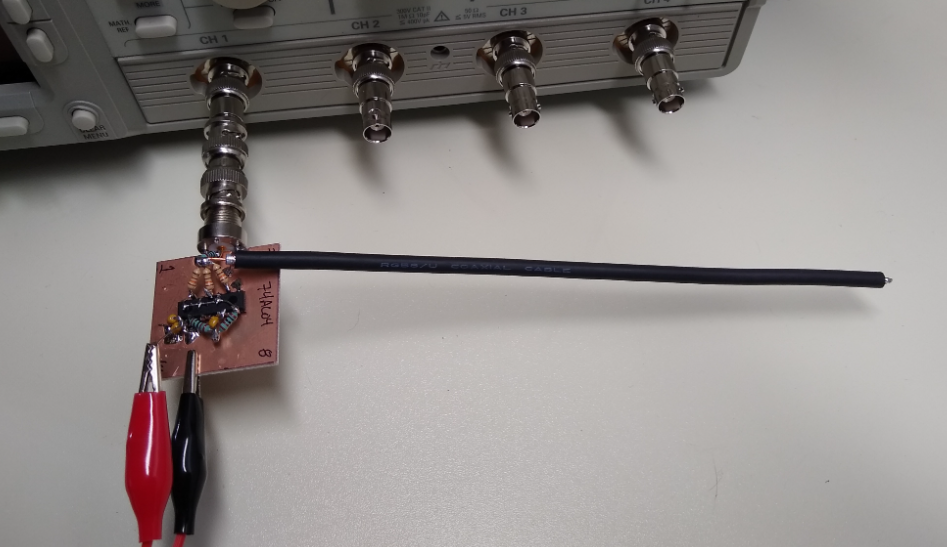

編輯線本身是一段 20 厘米長的 RG58/U 電纜，一端短路。當輸出驅動器變高時，該線最初看起來像一個 50 歐姆電阻（其特性阻抗），并將輸出幅度減半，形成具有 50 歐姆輸出阻抗的分壓器。脈沖的邊緣沿著線路的長度傳播，被短路端以反轉極性反射，然后返回與輸出結合。由于反射信號被反轉，它會與驅動器電壓抵消，留下零輸出。因此，輸出脈沖僅在通過電纜的一次往返中處于高位，從而產生可預測、可重復且穩定的輸出脈沖寬度。

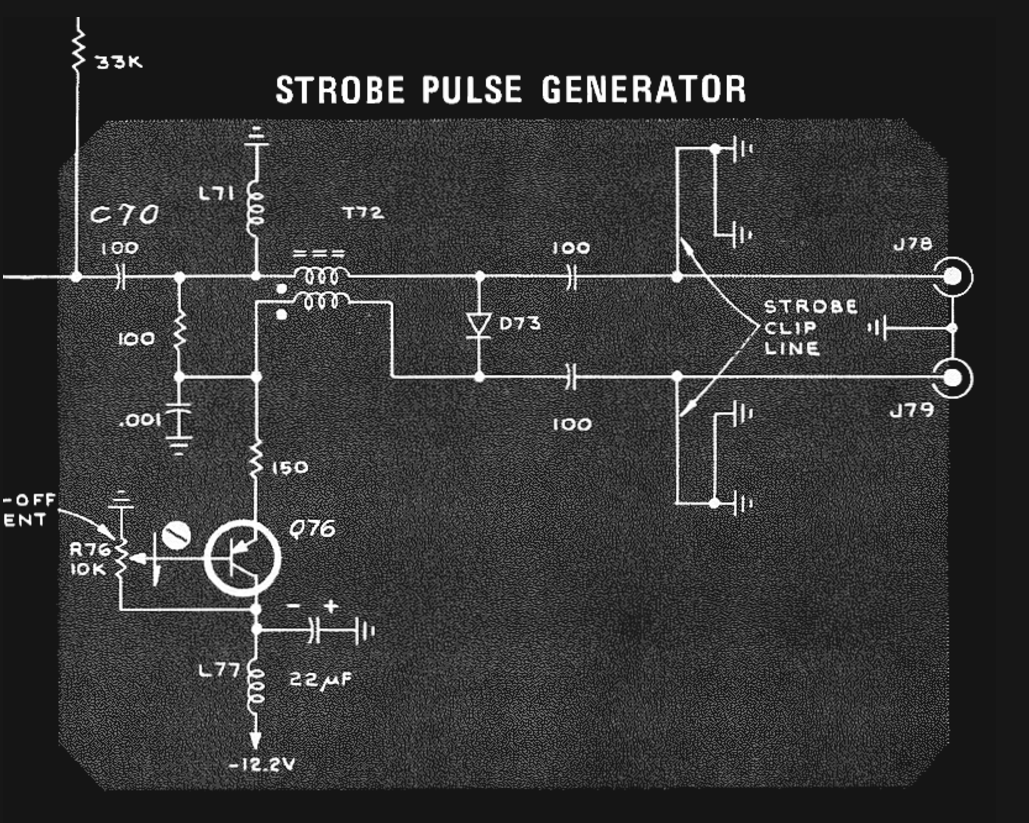

以下是泰克在其一款采樣器中使用它們的方式：剪輯線控制階躍恢復二極管 D73 產生的脈沖寬度。整個過程看起來非常簡單。

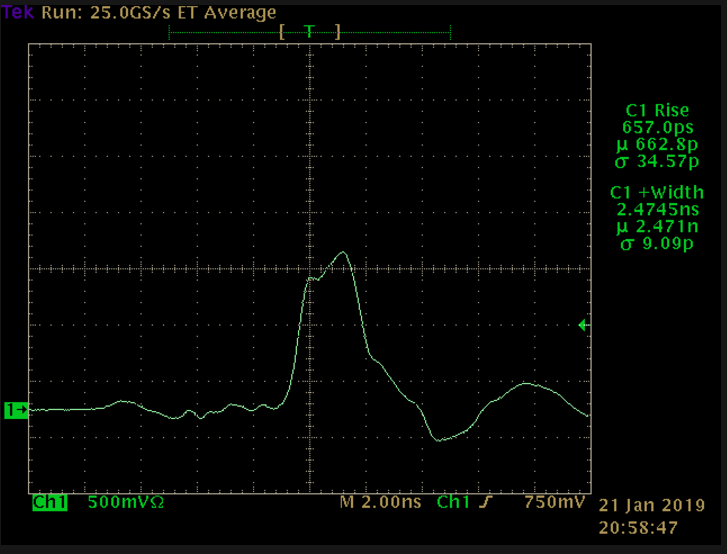

圖4

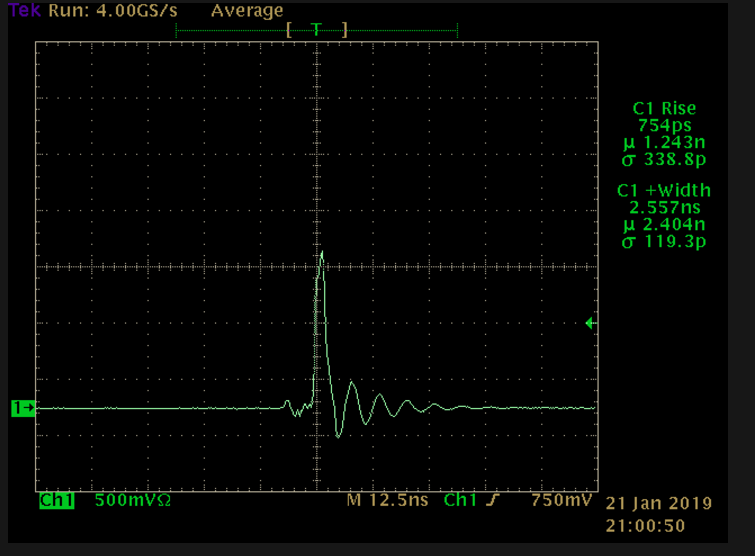

脈沖末端有一些振鈴，可能是因為我的快速測試電路沒有提供良好的 50 歐姆輸出來匹配電纜的 Z0。這導致初始邊緣的反射四處反彈，直到最終衰減。
