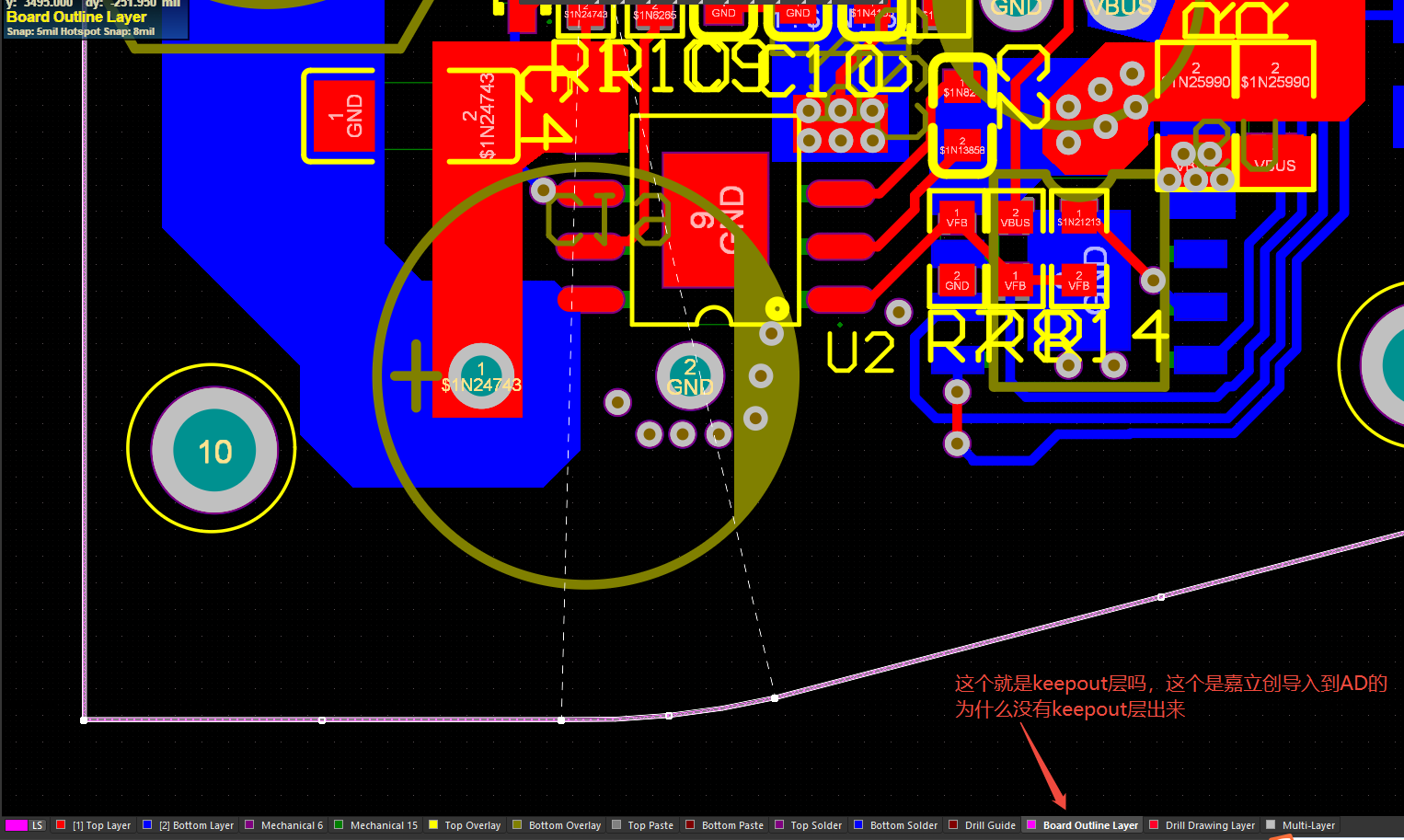

從立創EDA導出來的AD格式，怎么沒有Keepout這個層呢？選中原有的輪廓也EA特殊粘貼...

ID:668004 · 發表于 2025-2-27 17:56

從立創EDA導出來的AD格式，怎么沒有Keepout這個層呢？選中原有的輪廓也EA特殊粘貼不到keepout層

ID:452475 · 發表于 2025-2-28 10:55

我記得嘉立創有個說明是說不建議keepout層做板框，他們自己是在Mechanical當板框的。如果你是在嘉立創EDA畫的板導出來沒有keepout層也正常。以下是copy的說明：

技術指導：AD17及以上版本的 Keep-Out和Mechanical 1正確用法！
AD軟件升級到AD17和 AD18后，個別客戶用軟件畫板還在用Keep-Out層畫外形或者機械孔（條形槽）。

當用是DXP10和AD14低版本中打開，會直接顯示勾選了：“Keep-Out”選項，軟件自動禁止您所繪的線，
會導致孔和槽漏做。其實用keep out層來做邊框，做開孔就是不規范的，keepout應該是用來輔助禁止
覆銅禁止走線路的和設定規則的。

建議建議建議一定要在Mechanical 1畫板框線或螺絲孔形狀

還有點小技巧，Keep-Out層的線不能直接COPY到機械1層，如是直接COPY的默認還是勾選的，一定要單
一在機械1層去畫才行。
當然了，如果您不想改文件，認為改動工作量大，堅持在Keep-Out層畫板框線及螺絲孔，請您一定一定
自己生成GERBER文件投單。

AD17以上版本Keep-Out繪的元素漏做不接受反饋。
jlc/portal/server_guide_4090.html

ID:624769 · 發表于 2025-3-1 15:00

嘉立創沒有 KeepOut 層，所以，如果用AD畫圖找嘉立創打板子，凡是畫的Keepout 都會被直接忽略。

ID:1109793 · 發表于 2025-3-1 17:14

說的是外形嗎？就是AD也推薦用機械層來做。如果用禁止層，假設有零件里面有異形孔是用機械層，那么這個機械層可能無法得到想要的結果。

ID:1079566 · 發表于 2025-3-2 08:15

嘉力創的EDA轉AD, 是不怎么好. 可能PCB要重新畫.

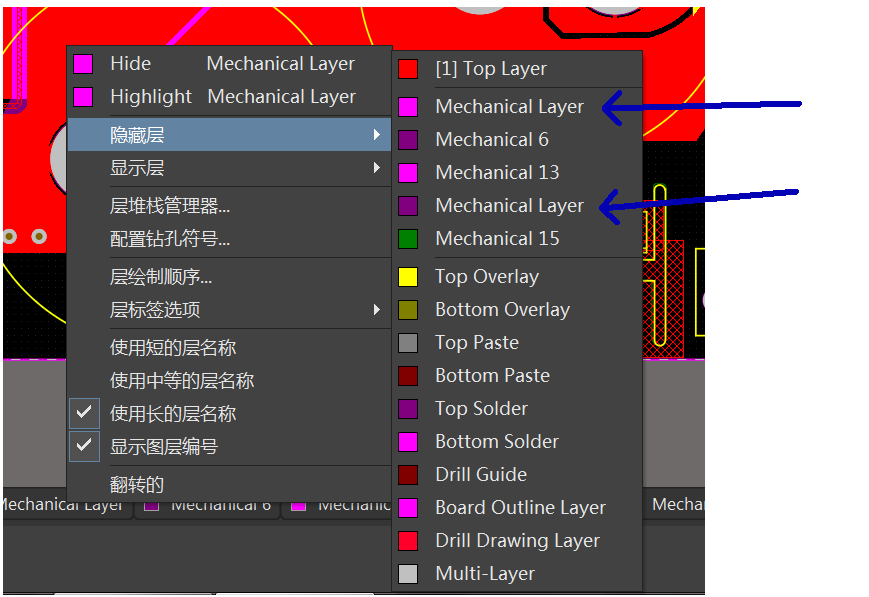

圖層, 我用AD20打開, 可以看到圖層名有點問題, 雖然圖層的顏色是可以區分的, 但名稱有二個相同的
2個 Mechanical Layer 其實有一個應該是 Mechanical 1 ,EDA是不是故意改名?

EDA的優點是, 庫很多, 不用自己再畫. 特別是個人愛好者, 不用花時間精力再自己做元件庫/封裝庫/3D庫.
但要去其它公司打版, 可能有點問題.

ID:970121 · 發表于 2025-3-2 16:44

外形層不一定要用KEEPOUT層的，就按立創所講的，用機械1層也一樣的呀，在文件中注明板框?qū)泳涂梢粤耍蛘吣阕约簩?dǎo)出生產文件時，自己選擇好相關的層對應的類型就可以了

ID:879809 · 發表于 2025-3-8 09:28

板框應該用Mechanical，，，用Keepout是錯誤的。

ID:965189 · 發表于 2025-3-9 12:38

嘉立創要求用機械1層做邊沿，我上次用OUT層也可以
