如何判斷三極管處于放大狀態還是開關(飽和)狀態

  [復制鏈接]
ID:446156 發表于 2025-3-20 11:08 | 顯示全部樓層 |閱讀模式

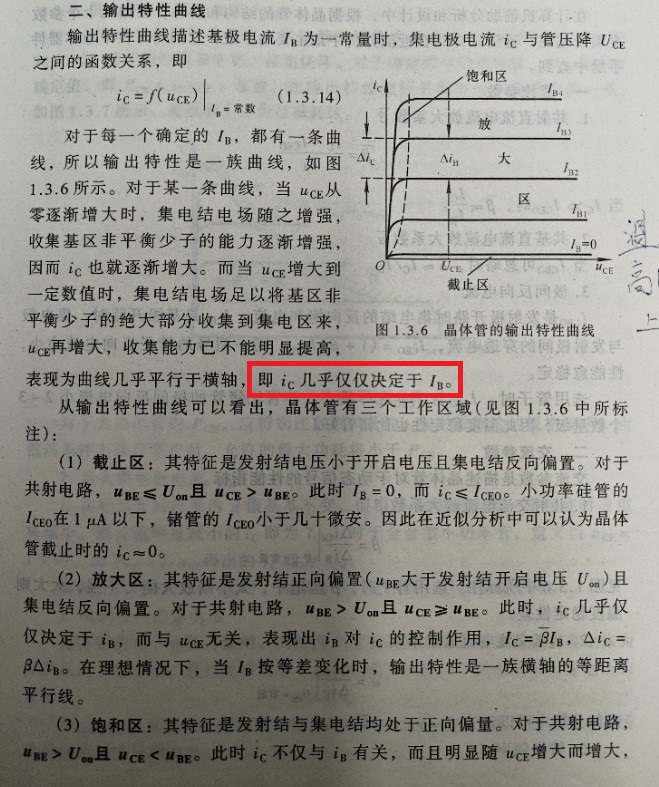

方法很簡單,就是根據上圖中標記的那句話“iC幾乎僅僅決定于IB”。接下來我們實戰一番。
我們先取一只理想的NPN三極管,看一下它的β值。
我們現在就用這只三極管做實驗。

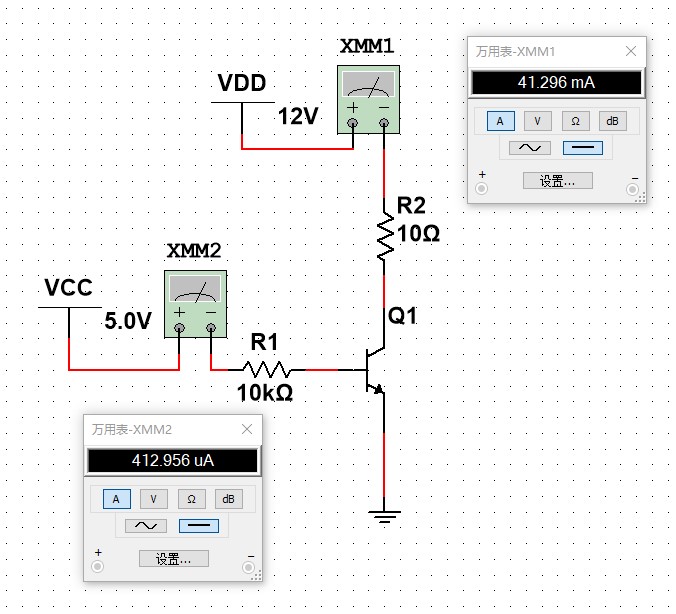

可以看到三極管的基極電流IB為412.9uA,集電極電流iC為41.29mA。因為R2足夠小,系統可產生的iCmax=12V/10Ω=1.2A,遠遠大于iC的需求所以三極管的實際iC幾乎僅僅決定于IB,所以此時的Q1處于放大狀態。
接著我們把R2改為10K

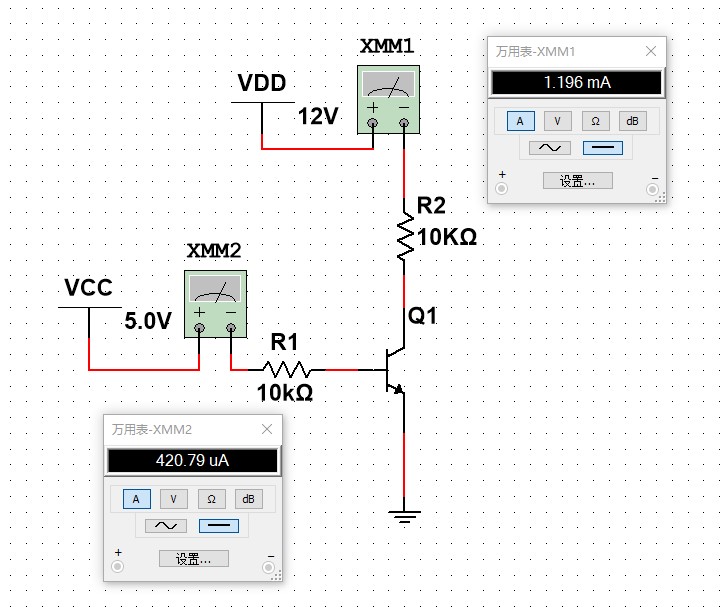

此時可以看到iC只有1.19mA了,為什么呢?因為R2太大了,Q1已經開啟到最大了把自己的阻抗降低到最小了iC依然無法達到β*IB,此時的iC不再僅僅決定于IB,所以此時的Q1處于飽和狀態可以看成一個開關(只有阻抗足夠小消耗功率足夠小才能被看作開關)


回復

使用道具 舉報

ID:160725 發表于 2025-4-24 12:12 | 顯示全部樓層
通俗易懂,適合于才學習模擬電子技術的學生
回復

使用道具 舉報

ID:1125764 發表于 2025-4-27 09:33 | 顯示全部樓層
還有嗎
回復

使用道具 舉報

ID:1125764 發表于 2025-4-27 09:33 | 顯示全部樓層
為什么接線顯示錯誤
回復

使用道具 舉報

ID:100982 發表于 2025-4-27 11:01 | 顯示全部樓層
說白了Q1可以看做一個可變電阻,當飽和狀態做開關使用的時候,Q1的CE間電壓在0.2左右,深度飽和。
回復

使用道具 舉報

ID:446156 發表于 2025-4-28 10:06 | 顯示全部樓層
wifen 發表于 2025-4-27 11:01
說白了Q1可以看做一個可變電阻,當飽和狀態做開關使用的時候,Q1的CE間電壓在0.2左右,深度飽和。

沒錯是這樣
回復

使用道具 舉報

ID:641358 發表于 2025-5-2 09:55 | 顯示全部樓層
Ib變化(變大或變小)能引起Ic變化(變大或變�。┚褪欠糯螅藭rIc=Ib*β;Ib過小,不能產生Ic或Ic很小,可以忽略不計,就是截止;Ib過大,使Ib*β>=Ic,即Ib變大不能再讓Ic變大,就是飽和,飽和就是Ic不再隨著Ib變大而變大。
