求助：升壓電路問題

ID:210365 · 發表于 2025-3-20 16:17

大家好，我做了一個3.7伏單鋰電升壓 320伏的電路，實際測試下來驅動波形失真，升壓緩慢，基本不升壓

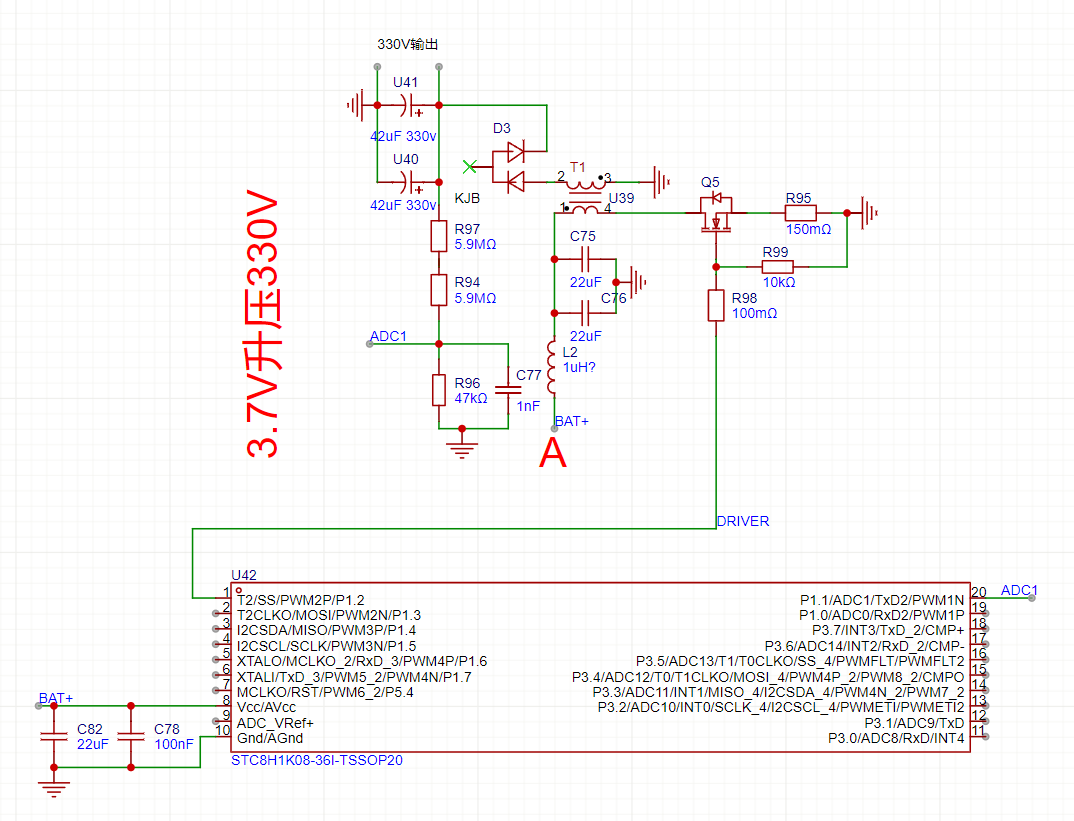

這是原理圖，單片機使用STC8H1K08, 驅動腳使用推挽模式

原理圖

A點沒有上電時的驅動波形（就是高頻變壓器沒有上電時），驅動波形正常，頻率47K，占空比50%

高頻變壓器未上電波形

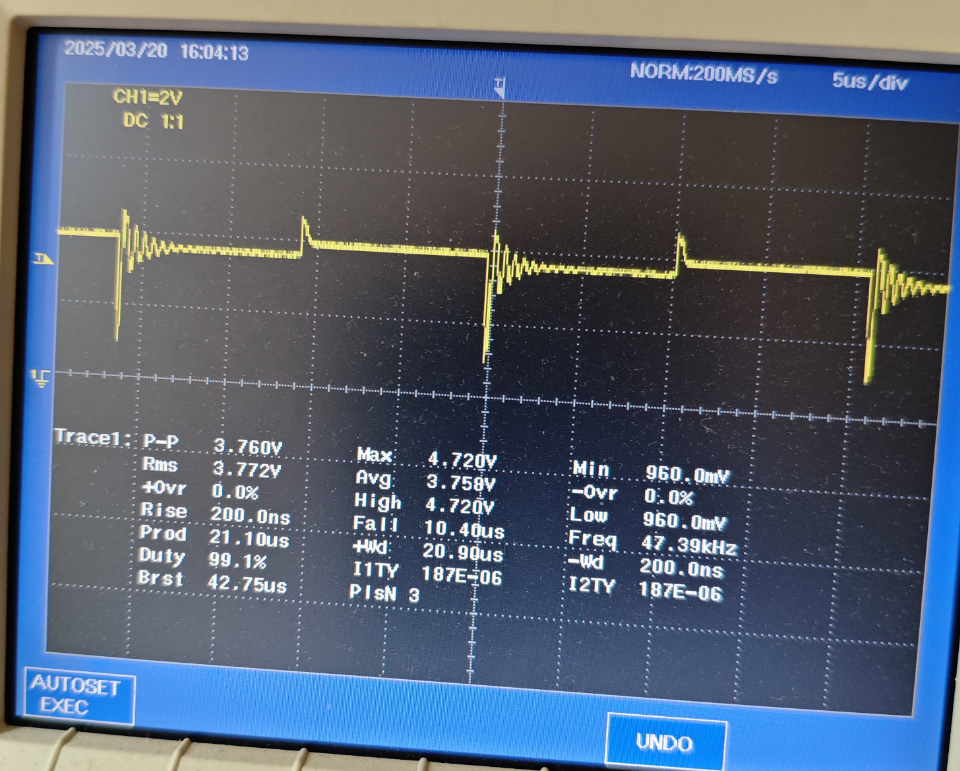

A點上電后的驅動波形（就是高頻變壓器上電時），驅動波形變形，基本不升壓

高頻變壓器上電后波形

請教大家，是什么問題，怎么解決，謝謝各位

ID:210365 · 發表于 2025-3-21 07:32

這個問題困擾了我好久了，請大佬幫忙看看，謝謝

ID:401564 · 發表于 2025-3-21 09:21

L2電感去掉,直接短路過去
R95電阻去掉,直接短路過去
這種電感電壓是沒法累加的,它就是感應升壓,所以,圈數比就應該是: 1 : 120左右,1:150也行,1mH+150mH電感試一下

ID:1145983 · 發表于 2025-3-21 10:02

T1, 1,4 腳要加續流二極管，C75，76，加大容量，R95減小阻值

ID:879348 · 發表于 2025-3-21 10:43

R95太大了，當大電流，電阻瞬間電壓就會很大，抵消了VGS

ID:210365 · 發表于 2025-3-21 11:07

Y_G_G 發表于 2025-3-21 09:21
L2電感去掉,直接短路過去
R95電阻去掉,直接短路過去
這種電感電壓是沒法累加的,它就是感應升壓,所以,圈數 ...

非常感謝您的回復，我按你的方法試了一下，現在電感嚴重發熱（通了幾秒鐘電，電感有焦糊味了），還有可能是什么問題

看了一下示波器，驅動電壓變成mV級別了，驅動端是否需要加三級管直接用電池電壓驅動，而不是直接用單片機IO？

ID:210365 · 發表于 2025-3-21 11:10

zgc007 發表于 2025-3-21 10:02
T1, 1,4 腳要加續流二極管，C75，76，加大容量，R95減小阻值

嗯嗯，現在R95已經短接

ID:210365 · 發表于 2025-3-21 11:10

wufa1986 發表于 2025-3-21 10:43
R95太大了，當大電流，電阻瞬間電壓就會很大，抵消了VGS

現在R95已經短接

ID:56665 · 發表于 2025-3-21 15:17

MOS管驅動也是需要一定電流的，電流不夠應該加一級圖騰柱電路，還有升壓電路請參考BUCK拓?fù)潆娐穪怼?/td>

ID:401564 · 發表于 2025-3-22 22:54

davidxu 發表于 2025-3-21 11:07
非常感謝您的回復，我按你的方法試了一下，現在電感嚴重發熱（通了幾秒鐘電，電感有焦糊味了），還有可能 ...

單片機的端口首先要正確的配置,不然沒有驅動能力
Q5是什么型號,我這用的是AO3400或者SI2300
T1升壓電感是多大的,如果是1mH左右,可以用你現在的頻率,也就是47KHZ,但占空比要減小一點,先試一下10%
但如果是10uH到100uH之間的話,驅動的頻率就得在100KHZ左右了

ID:1079566 · 發表于 2025-3-23 08:44

用單片機直接驅動MOS,驅動能力是個問題.

你可以加一個幾毛錢的<低邊柵邊驅動器>

占空比, 你實驗時應該從低到高, 初始可以10%, 可以按鍵調節. 等開關電路調試好了再修改程序.

R95, 如果你的MOS管導通電阻較小, 可以先不拆.

ID:853896 · 發表于 2025-6-2 15:47

問題解決了嗎？

ID:879809 · 發表于 2025-6-2 17:25

ccnnzz315 發表于 2025-6-2 15:47
問題解決了嗎？

根據這個電路，問題不可能解決。

ID:1147727 · 發表于 2025-6-4 17:26

從以上真對問題點的描述來看：當不接電池電源時，驅動輸出波形是正常的，但接上電池后，驅動波形就不正常，問題很有可能出現在升壓變壓器電路中，輸出不接負載，輸出電壓也沒有升高，就證實了振蕩電路沒有工作，可以先不考濾電流采樣電阻大小，得找出不振蕩的原因，方能解決后面的問題。

ID:469589 · 發表于 2025-6-6 08:48

R98應該在5-15歐姆之間，不能太�。。�！否則一定振鈴！
