單片機+數碼管為什么不亮?

[復制鏈接]
跳轉到指定樓層
樓主
ID:1144680 發表于 2025-4-17 11:52 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
用STC15W408AS搭建的電路，P2接數碼管+，P3接—，一共8個數碼管，全部都是a段亮。請大神幫忙看看哪里出了問題。

  1. #include <STC15F2K60S2.H>

  3. void main()
  4. {
  5.                         P2=1;
  6.                   P3=0;
  7.
  8.                 while(1)
  9.                 {
  10.
  11.                 }
  12. }
復制代碼



分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1109793 發表于 2025-4-17 12:16 | 只看該作者
電路圖呢？
回復

使用道具 舉報

板凳
ID:1144680 發表于 2025-4-17 13:29 | 只看該作者

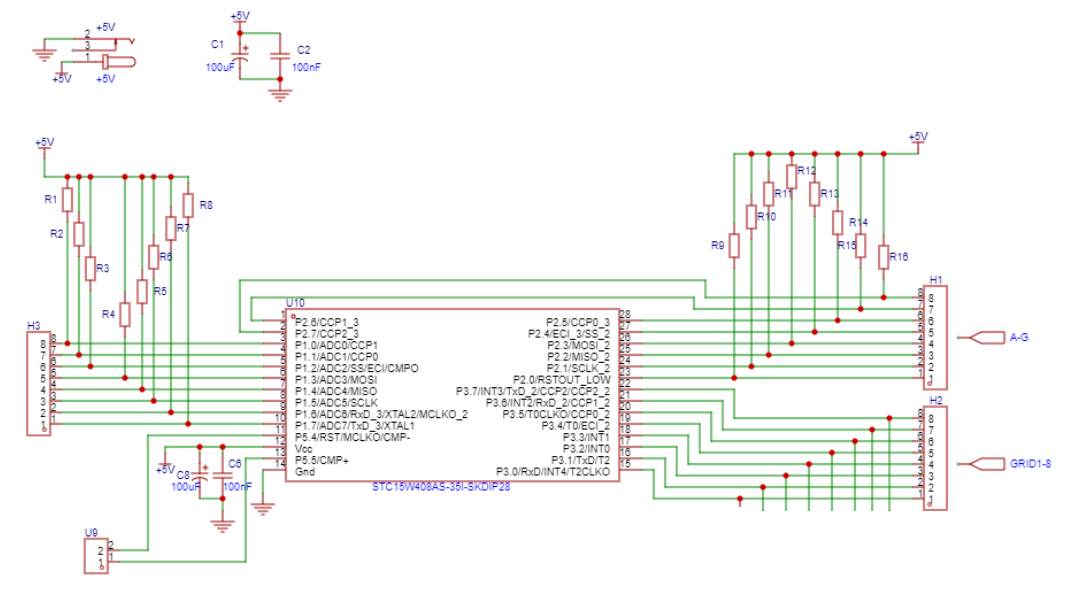

如下圖，把無關的電路刪了



回復

使用道具 舉報

地板
ID:1121801 發表于 2025-4-17 13:38 | 只看該作者
P2=1??所以P2=01H,P2=0000,0001,那不是一個段亮嗎??
回復

使用道具 舉報

5#
ID:1133081 發表于 2025-4-17 14:13 | 只看該作者
dcc60 發表于 2025-4-17 13:29
如下圖，把無關的電路刪了

P2=1當然只亮1個a點，電路圖也有毛病，給你改了。下面是測試程序。


  1. #include <STC15F2K60S2.H>

  3. unsigned char code table[]={
  4.         0x3f,0x06,0x5b,0x4f,
  5.         0x66,0x6d,0x7d,0x07,
  6.         0x7f,0x6f,0x77,0x7c,
  7.         0x39,0x5e,0x79,0x71};

  9. void Delay(unsigned int t)//1T@11.0592MHz
  10. {
  11.     unsigned int x;
  12.     while (t--)
  13.     {
  14.         x = 5000;
  15.         while (x--);
  16.     }
  17. }


  20. void main()
  21. {
  22.         unsigned char i;
  23.         while(1)
  24.         {
  25.                 P2=0x00;
  26.                 P3=~(0x01<<i);
  27.                 P2=table[i];
  28.                 Delay(1);
  29.                 i=++i%8;
  30.         }
  31. }
復制代碼



回復

使用道具 舉報

6#
ID:1144680 發表于 2025-4-17 14:22 | 只看該作者
cyi8 發表于 2025-4-17 13:38
P2=1??所以P2=01H,P2=0000,0001,那不是一個段亮嗎??

是這個意思��？本意是讓所有數碼管點亮，P2輸出高電平，P3低電平，后來試了一下，給每個數碼管單獨賦值0、1就可以。

現在把代碼優化了一下，可以了。謝謝！
  1. #include <STC15F2K60S2.H>

  3. unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
  4.
  5. void Nixie(unsigned char Location,Number)
  6. {
  7.         switch(Location)
  8.         {
  9.                 case 1:P30=0; break;
  10.                 case 2:P31=0; break;
  11.                 case 3:P32=0; break;
  12.                 case 4:P33=0; break;
  13.                 case 5:P34=0; break;
  14.                 case 6:P35=0; break;
  15.                 case 7:P36=0; break;
  16.                 case 8:P37=0; break;
  17.         }
  18.                 P2=NixieTable[Number];
  19. }

  21. void main()
  22. {
  23.
  24. Nixie(2,6);
  25.
  26.                 while(1)
  27.                 {
  28.
  29.                 }
  30. }
復制代碼



回復

使用道具 舉報

7#
ID:1144680 發表于 2025-4-17 14:28 | 只看該作者
WL0123 發表于 2025-4-17 14:13
P2=1當然只亮1個a點，電路圖也有毛病，給你改了。下面是測試程序。

多謝！運行正常。已經超出了我的學習進度，下一節正好要學習這個。

回復

使用道具 舉報

8#
ID:996773 發表于 2025-4-17 15:08 | 只看該作者
過來人告訴樓主，新手學習單片機盡可能從標準的51開始，io口輸出只是標準的弱上拉和強拉低
比較容易理解，15w408雖然先進些，io口有多種配置，有強拉高，懸空等多種狀態需要定義相關
的寄存器，對新手不友好，循序漸進才是最好最省力的
回復

使用道具 舉報

9#
ID:60178 發表于 2025-4-18 08:01 | 只看該作者
我也剛學，要配置輸出模式，端口要寫明白，P2是指對一字節8位給1嗎，不是寫0XFF嗎
回復

使用道具 舉報

10#
ID:402677 發表于 2025-4-18 10:20 | 只看該作者
WL0123 發表于 2025-4-17 14:13
P2=1當然只亮1個a點，電路圖也有毛病，給你改了。下面是測試程序。

好好學習，謝謝熱心的朋友
回復

使用道具 舉報

11#
ID:1144680 發表于 2025-4-18 10:25 | 只看該作者
hi等你 發表于 2025-4-17 15:08
過來人告訴樓主，新手學習單片機盡可能從標準的51開始，io口輸出只是標準的弱上拉和強拉低
比較容易理解， ...

說的極是。
想著一邊學習一邊實踐，增加自己的學習興趣，這咱芯片也便宜，先做個小東東出來。
回復

使用道具 舉報

12#
ID:1144680 發表于 2025-4-18 10:31 | 只看該作者
xayh000 發表于 2025-4-18 08:01
我也剛學，要配置輸出模式，端口要寫明白，P2是指對一字節8位給1嗎，不是寫0XFF嗎

沒錯。應該寫為0xFF，想當然地認為P2=1就是對所有端口操作。慚愧慚愧。
回復

使用道具 舉報

13#
ID:1137639 發表于 2025-4-18 20:54 | 只看該作者
是這個意思��？本意是讓所有數碼管點亮，P2輸出高電平，P3低電平，后來試了一下，給每個數碼管單獨賦值0、1就可以。

現在把代碼優化了一下，可以了。謝謝！
  1. #include <STC15F2K60S2.H>

  3. unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
  4.
  5. void Nixie(unsigned char Location,Number)
  6. {
  7.         switch(Location)
  8.         {
  9.                 case 1:P30=0; break;
  10.                 case 2:P31=0; break;
  11.                 case 3:P32=0; break;
  12.                 case 4:P33=0; break;
  13.                 case 5:P34=0; break;
  14.                 case 6:P35=0; break;
  15.                 case 7:P36=0; break;
  16.                 case 8:P37=0; break;
  17.         }
  18.                 P2=NixieTable[Number];
  19. }

  21. void main()
  22. {
  23.
  24. Nixie(2,6);
  25.
  26.                 while(1)
  27.                 {
  28.
  29.                 }
  30. }
復制代碼
回復

使用道具 舉報

14#
ID:1152021 發表于 2025-5-28 19:06 來自觸屏版 | 只看該作者
路過。
回復

使用道具 舉報

15#
ID:1152098 發表于 2025-5-29 11:05 | 只看該作者
沒有段碼嗎和位碼嗎
回復

使用道具 舉報
