新手畫了一塊stm32最小系統板pcb，請各位高手給點建議

ID:1143673 · 發表于 2025-4-27 15:48

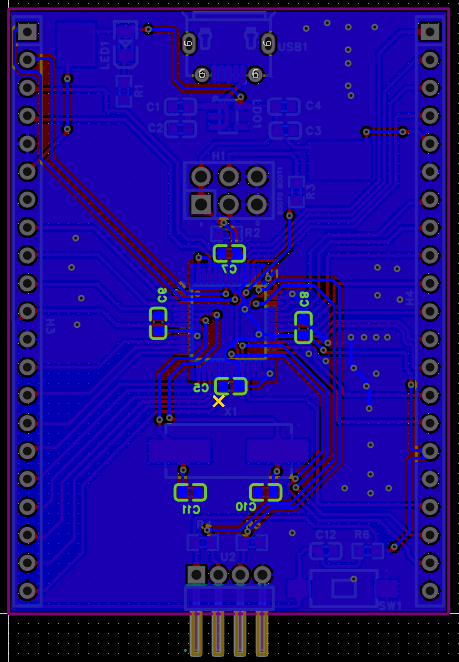

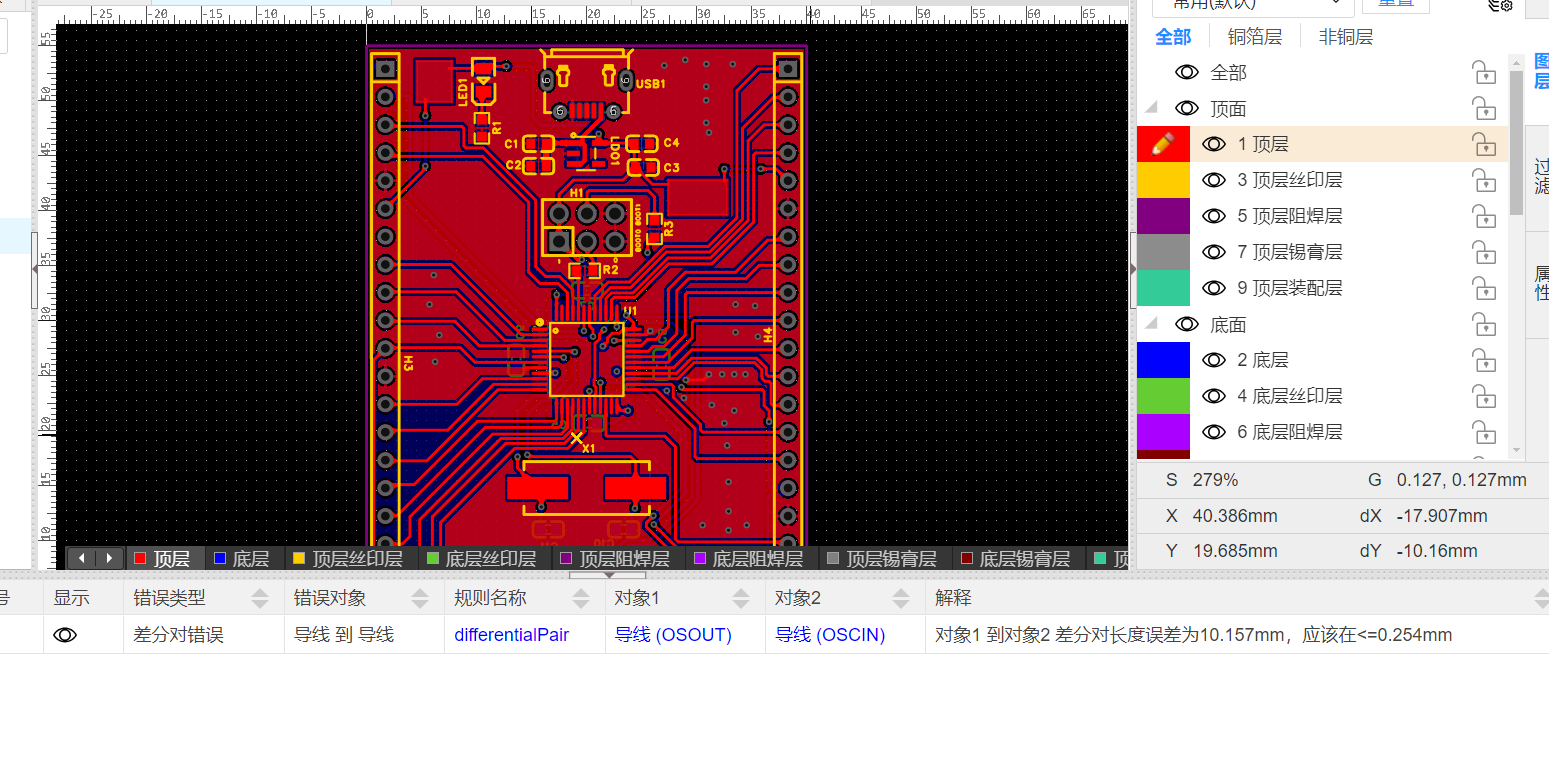

剛學了如何畫電路板，用嘉立創eda畫了一塊stm32f103c8t6最小系統板，感覺有些地方處理得不太好，但因為是新手，不知道有哪些錯誤，想請各位大佬給點建議，目前是基本將網絡和飛線全部連好了，鋪銅然后添加了淚滴。我給晶振OSOUT和OSIN添加了差分對，但是有誤差報錯了。我有一個問題，是否板子畫完后通過DRC檢查無誤后，打出來的板子就可以正常運行呢？希望大家能夠不吝賜教，指出不足的地方，十分感謝。工程文件附在下方了。

PDF_STM32最小系統板_2025-04-27.zip (144.94 KB, 下載次數: 0)

ID:320097 · 發表于 2025-4-27 22:44

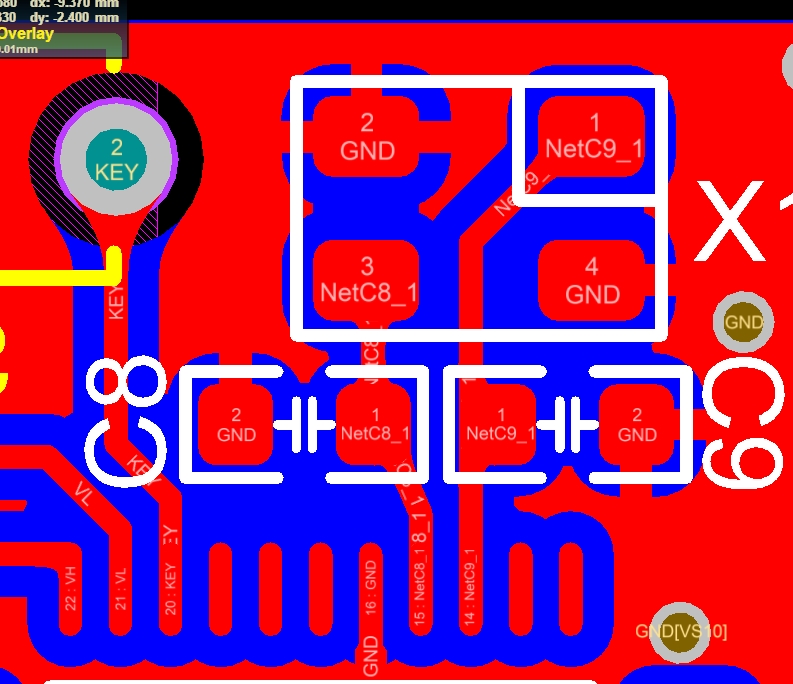

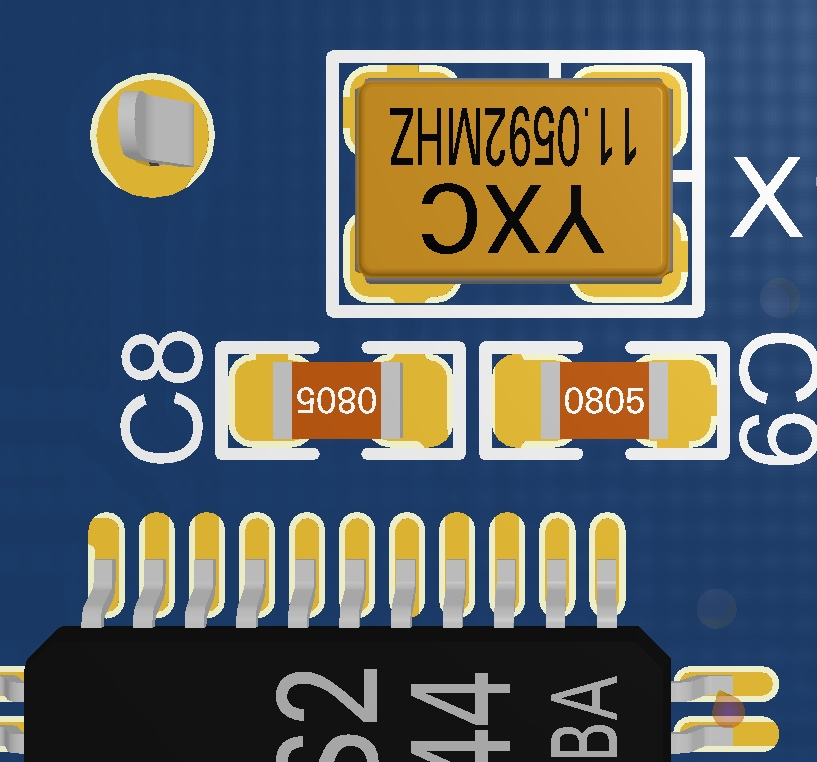

你的晶振好奇怪，干嘛非得用那么大尺寸的晶振？5032或者3225這些不能用？其次晶振應該是越近越好，你不但放的遠，還搞了兩次過孔，左邊完全有足夠的位置放置晶振，MCU也可以適當右移，空間富余的很啊，有條件的話晶振線路應該做包地處理

ID:1143673 · 發表于 2025-4-28 12:50

歐陽云天發表于 2025-4-27 22:44
你的晶振好奇怪，干嘛非得用那么大尺寸的晶振？5032或者3225這些不能用？其次晶振應該是越近越好，你不但放 ...

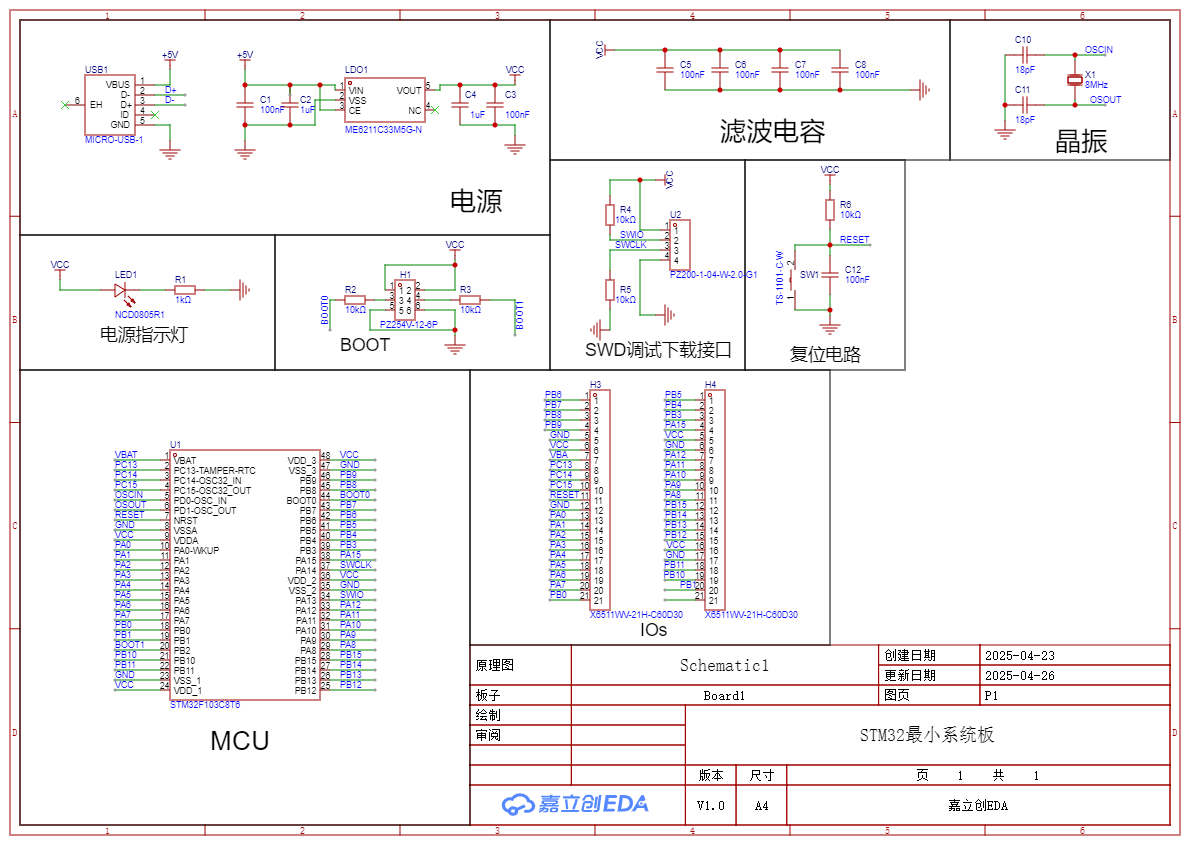

好的，十分感謝。元器件選型和原理圖是按照b站上一個教程來的，但pcb是我自己畫的，我會改進一下的，感謝你的建議。

ID:469589 · 發表于 2025-4-29 08:52

很多廠家都有，抄一個就可以了

ID:879809 · 發表于 2025-4-29 16:36

能用就行了，不要管太多。

ID:592807 · 發表于 2025-4-29 20:25

你的單片機1號腳VBAT為啥懸空了？

ID:1143673 · 發表于 2025-5-15 18:39

黃youhui 發表于 2025-4-29 20:25
你的單片機1號腳VBAT為啥懸空了？

感謝提醒，我這個原理圖是按照一個教程來的，我會改進一下的。

ID:1153099 · 發表于 2025-6-7 21:30

晶振那里包括電容可以來一個禁止區域，多層，禁止鋪銅，之后打一圈GND過孔
我記得，VDD_3應該是要額外接一個10UF
這個應該對你有幫助的

ID:339654 · 發表于 2025-6-19 18:41

單片機的濾波電容和單片機放在同一面并靠近單片機單元引腳，提高濾波效果

ID:420836 · 發表于 2025-6-23 07:54

我感覺你的設計很好。只需要糾正一些小問題。

ID:1152291 · 發表于 2025-6-27 15:02

我感覺畫一塊stm32的板子時，我們是需要在單片機上面實現很多功能的，這樣的話單片機實現的功能才是比較全的，不然的話我們呢我們的單片機再次生產出一塊芯片出來的格式時不太好的，浪費成本浪費效益。
