畫異型PCB 請教解決方法

[復制鏈接]
ID:44037 發表于 2025-5-6 10:56 | 顯示全部樓層 |閱讀模式
本帖最后由 by64214 于 2025-5-6 11:01 編輯

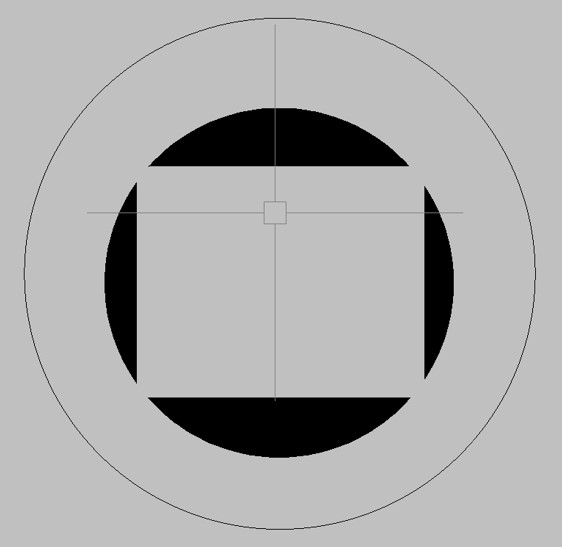

1.jpg 畫異型PCB  使用CAD畫板 導入嘉立創EDA  中間部分 需要挖槽區域處理
黑色部分需要挖槽區域處理

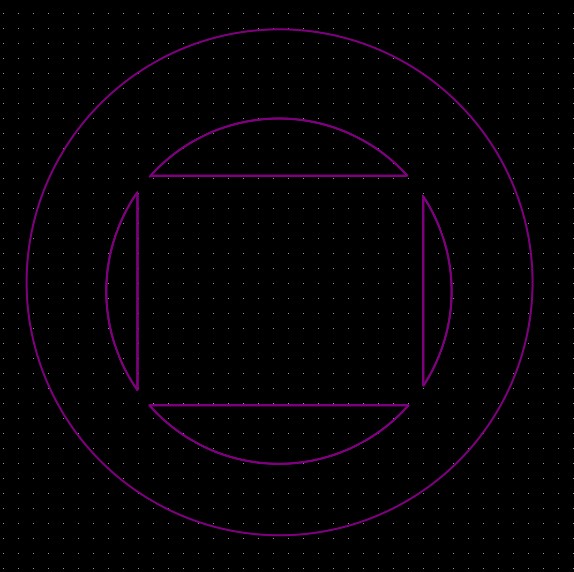

導入后

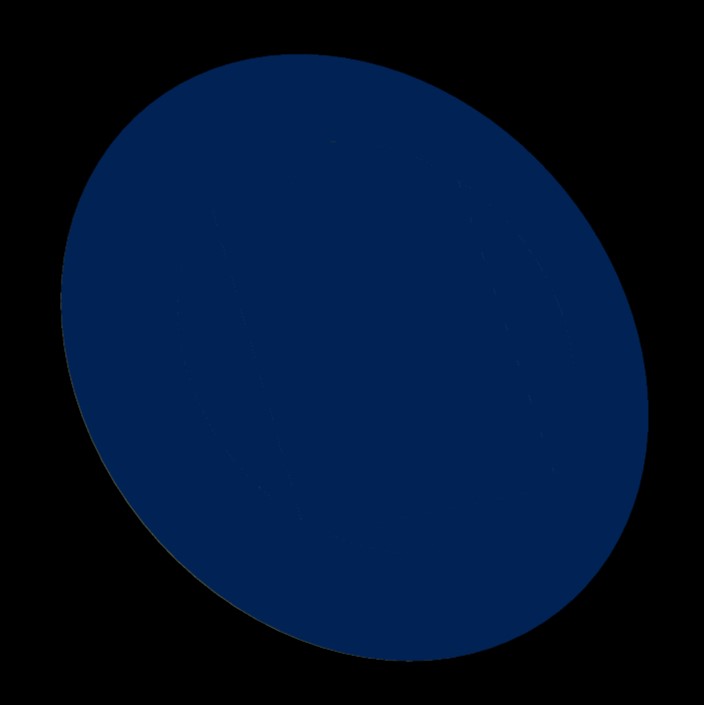

3D 查看 3.jpg
請教老師  看看 CAD畫板 怎么解決

回復

使用道具 舉報

ID:69038 發表于 2025-5-6 14:02 | 顯示全部樓層
3D效果和制出來的效果沒有直接關系。
回復

使用道具 舉報

ID:1091344 發表于 2025-5-6 14:38 | 顯示全部樓層
把四個小半圓屬性中類型改為挖槽區域
