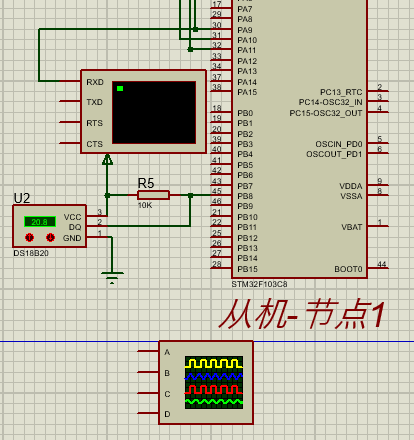

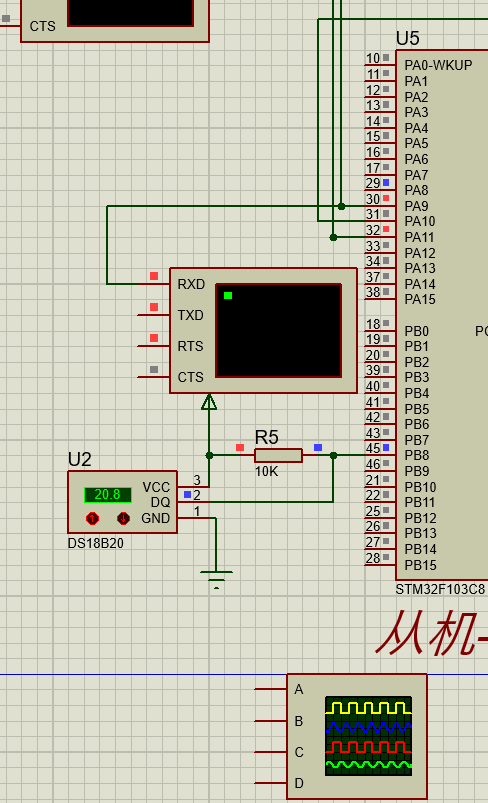

這個是protues仿真的電路,單片機為STM32F103C8;
#include "ds18b20.h"
#include "delay.h"
void Delay_DS18B20_1us(int num)
{
num=num*10;
while(num--) ;
}
//復位DS18B20
void DS18B20_Rst(void)
{
DS18B20_IO_OUT(); //SET PG11 OUTPUT
DS18B20_DQ_OUT=0; //拉低DQ
Delay_DS18B20_1us(900); //拉低750us
DS18B20_DQ_OUT=1; //DQ=1
Delay_DS18B20_1us(20); //15US
}
//等待DS18B20的回應
//返回1:未檢測到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
u8 retry=0;
DS18B20_IO_IN(); //SET PG11 INPUT
while (DS18B20_DQ_IN&&retry<200)
{
retry++;
Delay_DS18B20_1us(1);
};
if(retry>=200)return 1;
else retry=0;
while (!DS18B20_DQ_IN&&retry<240)
{
retry++;
Delay_DS18B20_1us(1);
};
if(retry>=240)return 1;
return 0;
}
//從DS18B20讀取一個位
//返回值：1/0
u8 DS18B20_Read_Bit(void)
{
u8 data;
DS18B20_IO_OUT(); //SET PG11 OUTPUT
DS18B20_DQ_OUT=0;
Delay_DS18B20_1us(8);
DS18B20_DQ_OUT=1;
DS18B20_IO_IN(); //SET PG11 INPUT
Delay_DS18B20_1us(20);
if(DS18B20_DQ_IN)data=1;
else data=0;
Delay_DS18B20_1us(70);
return data;
}
//從DS18B20讀取一個字節
//返回值：讀到的數據
u8 DS18B20_Read_Byte(void)
{
u8 i,j,dat;
dat=0;
for (i=1;i<=8;i++)
{
j=DS18B20_Read_Bit();
dat=(j<<7)|(dat>>1);
}
return dat;
}
//寫一個字節到DS18B20
//dat：要寫入的字節
void DS18B20_Write_Byte(u8 dat)
{
u8 j;
u8 testb;
DS18B20_IO_OUT(); //SET PG11 OUTPUT;
for (j=1;j<=8;j++)
{
testb=dat&0x01;
dat=dat>>1;
if (testb)
{
DS18B20_DQ_OUT=0; // Write 1
Delay_DS18B20_1us(8);
DS18B20_DQ_OUT=1;
Delay_DS18B20_1us(80);
}
else
{
DS18B20_DQ_OUT=0; // Write 0
Delay_DS18B20_1us(80);
DS18B20_DQ_OUT=1;
Delay_DS18B20_1us(8);
}
}
}
//開始溫度轉換
void DS18B20_Start(void)
{
DS18B20_Rst();
DS18B20_Check();
DS18B20_Write_Byte(0xcc); // skip rom
DS18B20_Write_Byte(0x44); // convert
}
//初始化DS18B20的IO口 DQ 同時檢測DS的存在
//返回1:不存在
//返回0:存在
u8 DS18B20_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能PORTG口時鐘
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //PORTG.11 推挽輸出
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_SetBits(GPIOB,GPIO_Pin_8); //輸出1
DS18B20_Rst();
return DS18B20_Check();
}
//從ds18b20得到溫度值
//精度：0.1C
//返回值：溫度值 （-550~1250）
short DS18B20_Get_Temp(void)
{
u8 temp;
u8 TL,TH;
short tem;
DS18B20_Start (); // ds1820 start convert
DS18B20_Rst();
DS18B20_Check();
DS18B20_Write_Byte(0xcc); // skip rom
DS18B20_Write_Byte(0xbe); // convert
TL=DS18B20_Read_Byte(); // LSB
TH=DS18B20_Read_Byte(); // MSB
if(TH>7)
{
TH=~TH;
TL=~TL;
temp=0; //溫度為負
}else temp=1; //溫度為正
tem=TH; //獲得高八位
tem<<=8;
tem+=TL; //獲得底八位
tem=(float)tem*0.625; //轉換
if(temp)return tem; //返回溫度值
else return -tem;
}
|
|
