LOTO低通濾波模塊

ID:412156 · 發表于 2025-5-9 10:57

RC低通濾波模塊

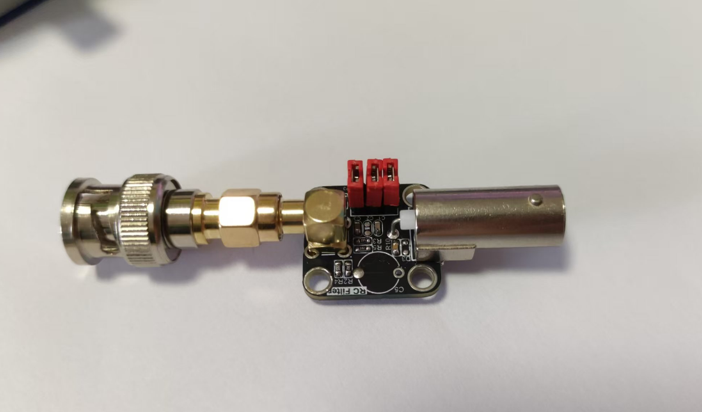

用戶在使用 LOTO 示波器測量低頻小信號時，若示波器自帶的軟件濾波功能無法有效濾除噪聲，外接 RC 低通濾波模塊（如圖所示）可對噪聲起到良好的抑制作用。以靠近信號輸入端的跳線帽接口為起始位置，按順序進行編號，以便后續的檔位調節說明。

LOTO RC 低通濾波模塊設置有三檔可調，通過信號發生器配合示波器的頻響曲線功能，實測繪制出的頻響曲線結果如下：
（1）

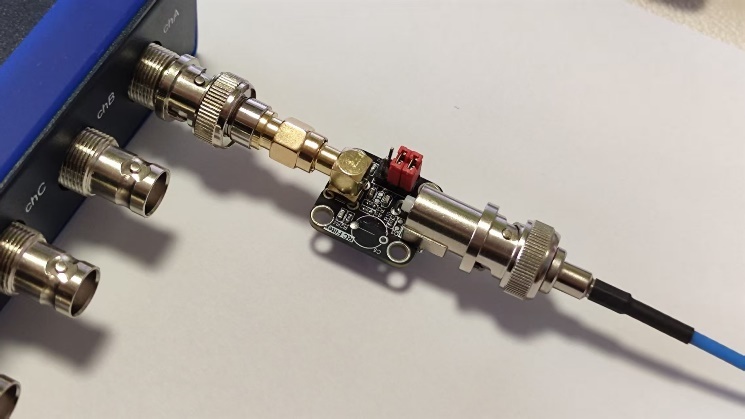

如圖所示，1，2跳線帽接通時為單一 RC 低通濾波器，實測其 - 3dB 截止頻率約為 290Hz（如下圖所示）。

（2）

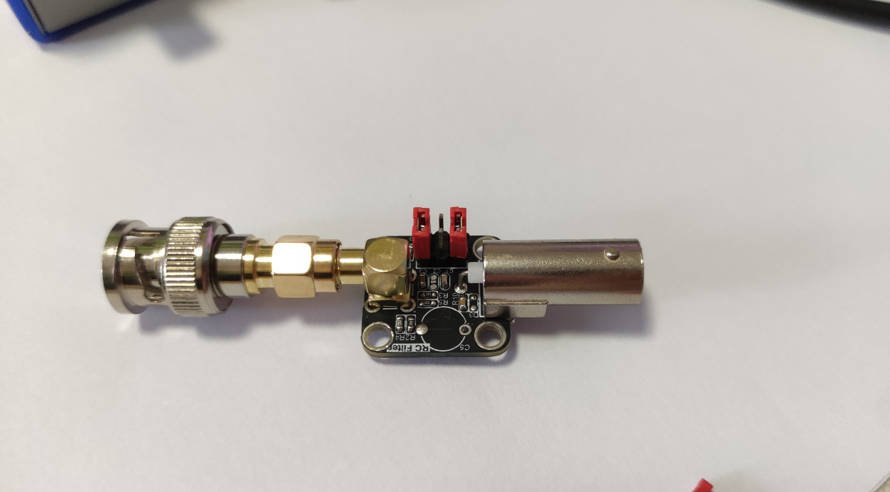

按上圖所示，接入1，3跳線帽，在原（1）配置的 RC 濾波器電阻 R 上串聯一個等值電阻 R（總阻值變?yōu)?2R），實測其 - 3dB 截止頻率約為 150Hz（如下圖所示）。

（3）

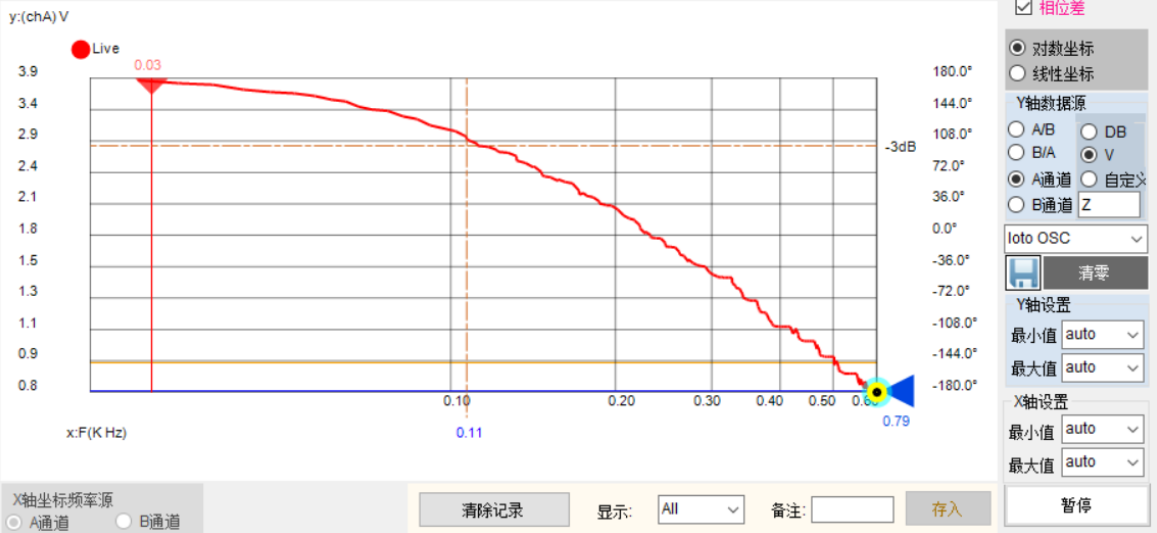

當跳線帽全接時，濾波電路由兩個（1）中所述的 RC 單元串聯構成，實測其 - 3dB 截止頻率約為 110Hz（如下圖所示）。

可根據所測低頻信號的頻率選擇合適的濾波檔位。
