求各路大神幫忙解答 multisim問題第一步就卡殼示波器沒辦法完整輸出三個波形

ID:1154312 · 發表于 2025-6-17 13:37

【新提醒】簡易數顯式工頻信號相位差測量儀設計 - 模擬數字電子技術

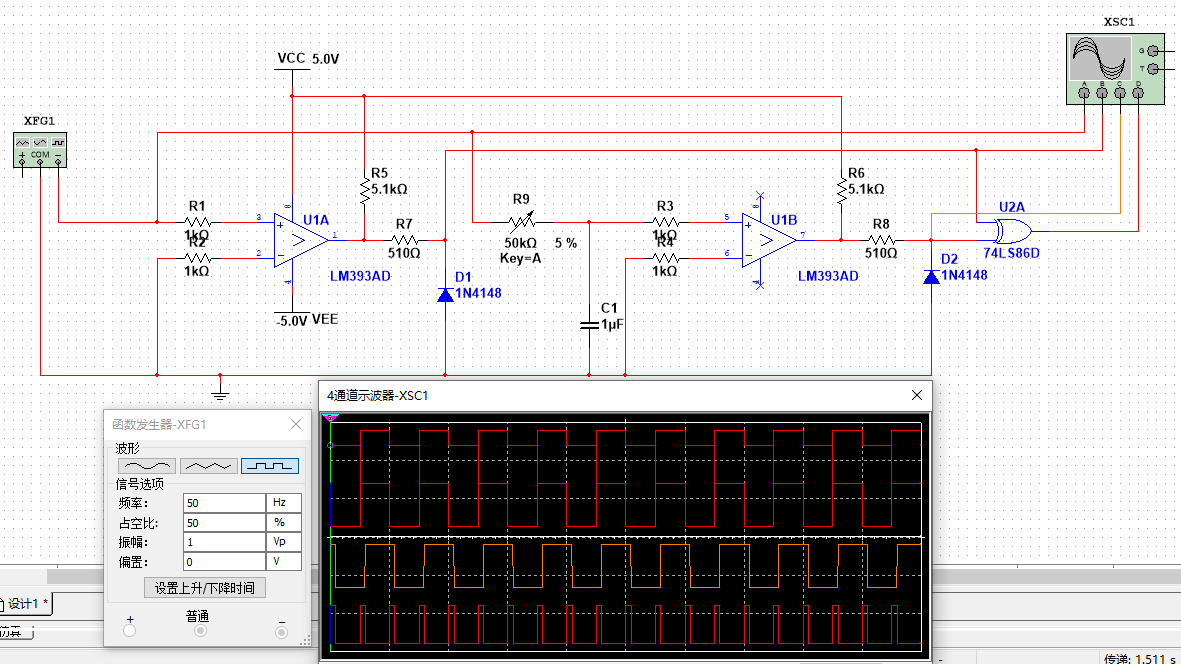

這個貼主發布的貼子我跟做之后第一步就卡殼示波器沒辦法完整輸出三個波形這是什么問題呢？

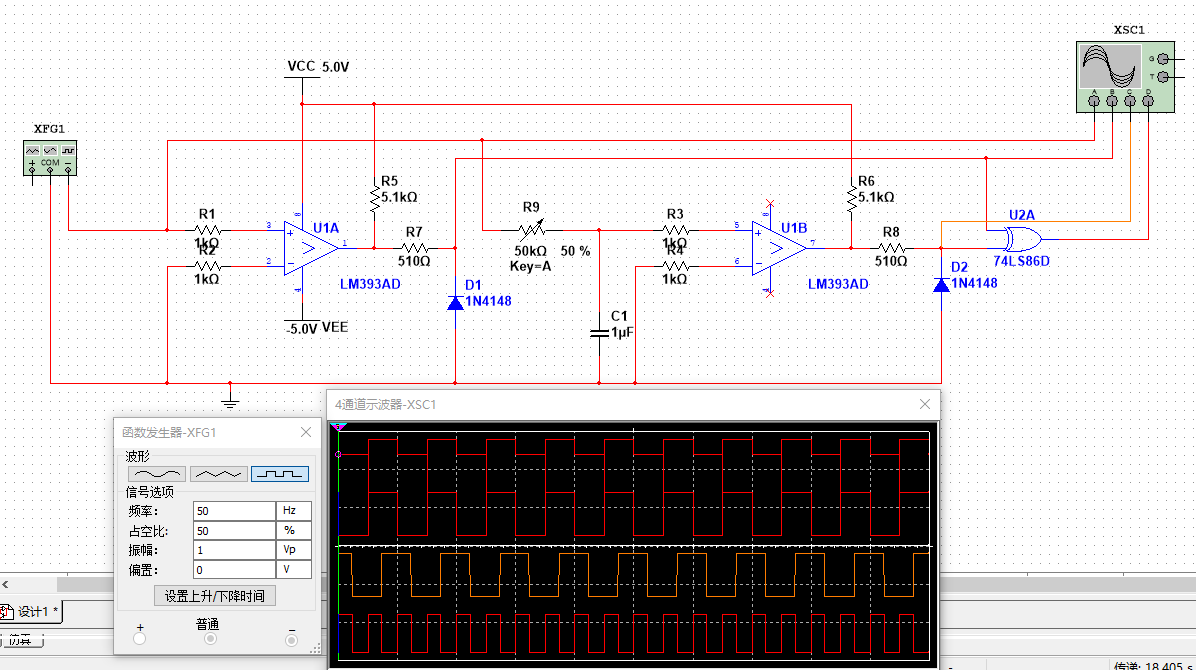

這是我運行后的結果

ID:1121801 · 發表于 2025-6-18 08:13

通道C的標度是不是要更小才能顯示波形,看原文章,通道C應該是波形起伏最小的,你現在通道B的波形都幾乎沒多少,所以通道C看上去就像一條直線了

ID:469589 · 發表于 2025-6-19 09:01

下面的紅線就是第三條，只是因為是直流電壓，所以是直線而已

ID:332444 · 發表于 2025-6-19 10:04

仿真軟件盡量不要使用電池，用VCC、VEE表示雙電源，用電池也可以獨立串聯起來中點接地。

ID:879809 · 發表于 2025-6-20 19:11

沒顯示是因為Y軸設置的太大了。

ID:332444 · 發表于 2025-6-21 09:35

ID:332444 · 發表于 2025-6-21 09:47
