R布局不太一樣，我想用L鏡像一下，變成R，布局和板框都一模一樣，是否可以那樣操作...

ID:668004 · 發表于 2025-6-20 17:45

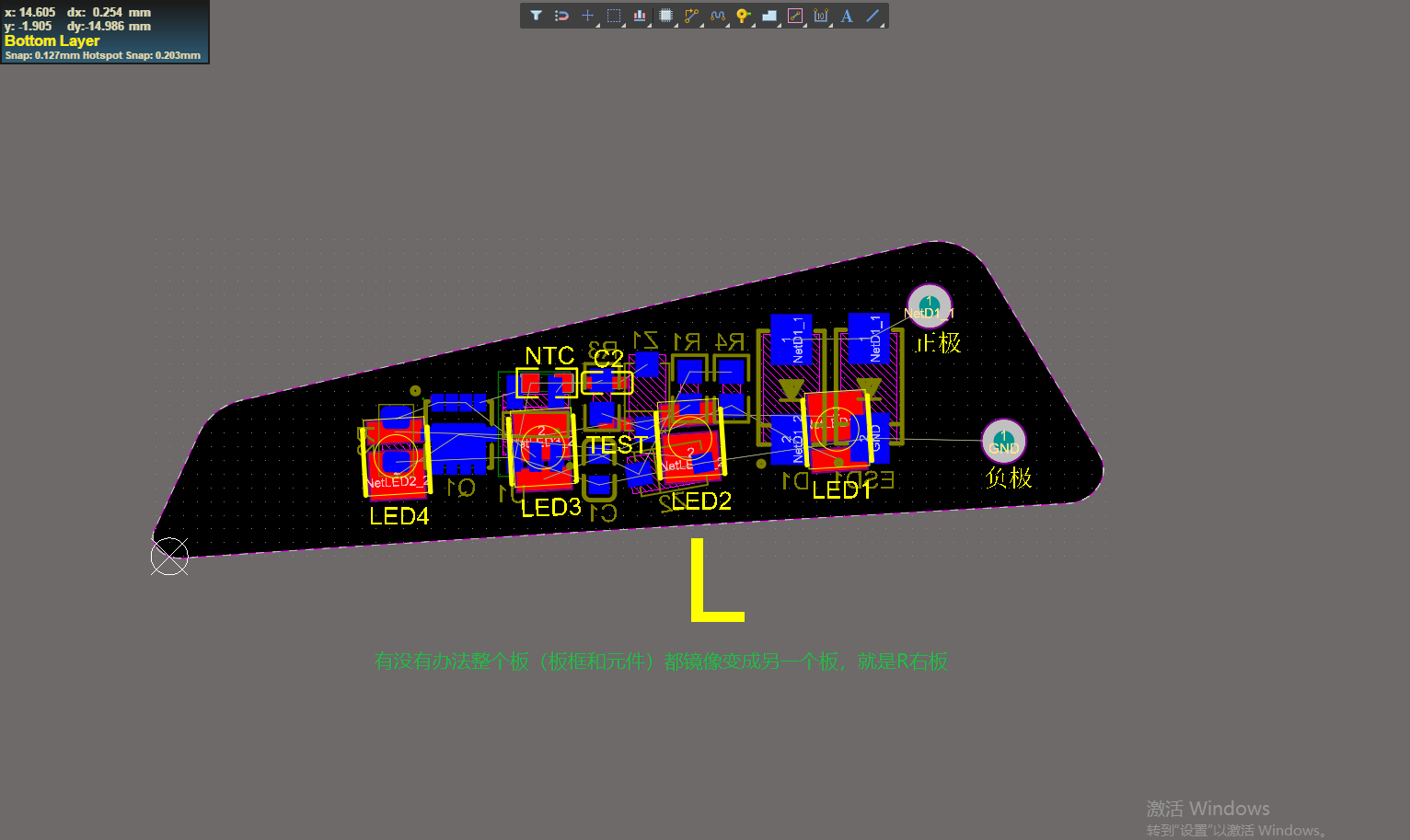

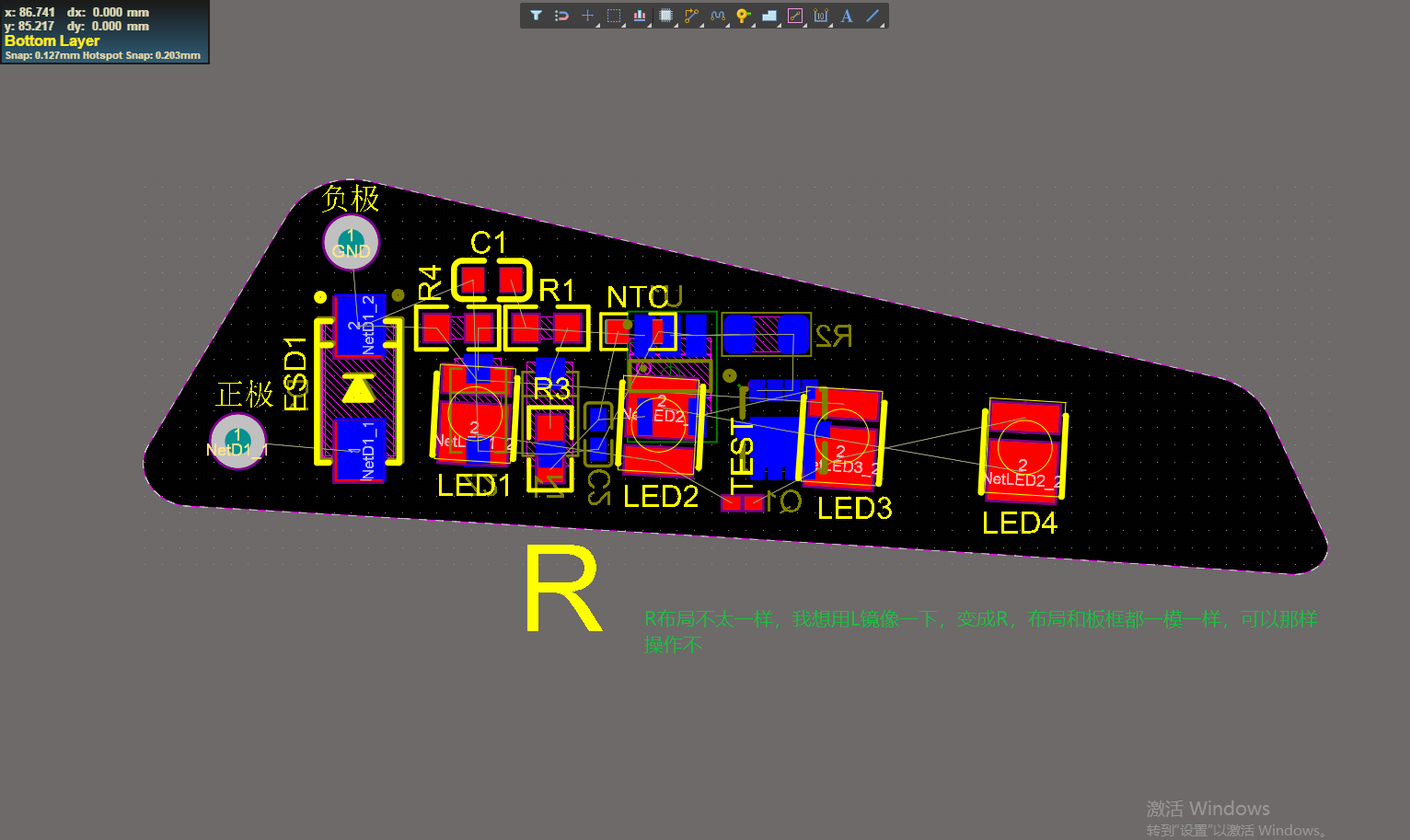

R布局不太一樣，我想用L鏡像一下，變成R，布局和板框都一模一樣，是否可以那樣操作，只要畫一個板另一個就不用畫了（有沒有辦法整個板（板框和元件）都鏡像變成另一個板，就是變成R右板）

ID:879809 · 發表于 2025-6-20 19:04

兩條腿的元件可以鏡像，你板子上有SOP8封裝的IC，鏡像了還能裝上去嗎？

ID:320097 · 發表于 2025-6-20 22:12

這個板子又不復雜，再畫一個也容易吧，兩個引腳的元件好說，多個引腳的就不行了

ID:668004 · 發表于 2025-6-23 11:34

歐陽云天發表于 2025-6-20 22:12
這個板子又不復雜，再畫一個也容易吧，兩個引腳的元件好說，多個引腳的就不行了

沒說他復雜只是我想學會 一鍵鏡像不用再畫省事

ID:1154915 · 發表于 2025-6-23 14:54

不好鏡像建議重新畫一個 注意一下布局

ID:30165 · 發表于 2025-6-26 22:36

不用鏡像選中所有，然后旋轉180°即可。旋轉角度可以按需調節
